社内教育や資格取得に欠かせない
中級者向けの溶接欠陥試験片セット
各非破壊検査手法に対応

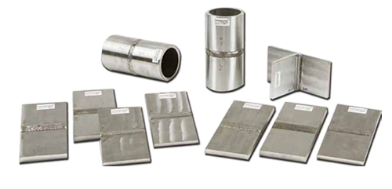

入門セットより一回りサイズが大きい10枚の試験片がセットになった、中級者向けの溶接欠陥試験片セットです。

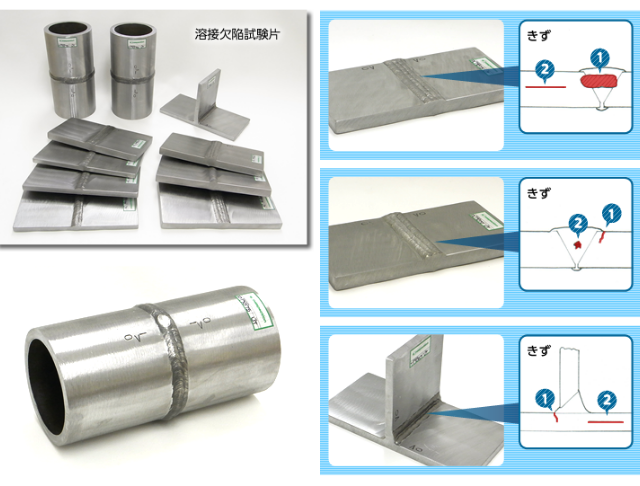

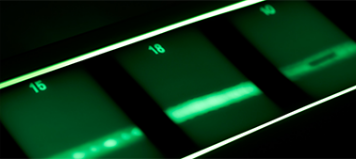

各試験片には1つまたは2つの欠陥があり、1セットでおおよそ15個の欠陥があります。
きずの検出や、きず寸法評価の実践的なトレーニングに最適です。収納ケースが付属しており、持ち運びも可能です。
超音波、放射線、磁粉、浸透、目視の各非破壊検査手法向けに、それぞれセットを用意しています。
中級者向けの社内教育や、資格取得の練習に最適で、検査員の技能を各段に向上させることができます。
380,000円～700,000円
| 超音波・デモ | 目視・磁粉・浸透 | 放射線 | |||
|---|---|---|---|---|---|
| T継手 | 1枚 | T継手 | 3枚 | プレート | 8枚 |
| プレート | 7枚 | プレート | 7枚 | パイプ | 2本 |
| パイプ | 2本 | ||||
*1セットにつき平均15個の溶接欠陥

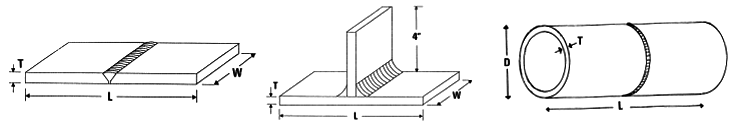

| 仕様 寸法：cm(インチ) | ||||
|---|---|---|---|---|
| 試料 | 厚さ(T) | 幅(W) | 直径(D) | 長さ(L) |
| パイプ | 1(3/8) | N/A | 10(4) | 20(8) |
| T継手 | 0.6(1/4) | 10(4) | N/A | 20(8) |
| T継手 | 1.5(3/8) | 10(4) | N/A | 20(8) |
| プレート | 0.6(1/4) | 10(4) | N/A | 20(8) |
| プレート | 1(3/8) | 10(4) | N/A | 20(8) |
| プレート | 1.5(5/8) | 10(4) | N/A | 20(8) |
| プレート | 2.5(1) | 15(6) | N/A | 25(10) |
*板厚や外径のプレート・パイプが入手できない場合には、入手可能な最も近い寸法での製作になります。
止端割れ
ルート割れ
側壁割れ
センターライン割れ
(溶接部)
横割れ(表面)
センターライン割れ
側壁融合不良
ラミネーション
横割れ(溶接部)
クレーター割れ
溶込み不良
（V字開先）
ルート凹み
ルート融合不良
溶込み過剰
ルート溶込み異常
溶込み不良
（X字開先）
溶け落ち
気孔
表面気孔
スラグ
タングステン巻込み
余盛過大
母材厚ミスマッチ
余盛不足
溶接金属不足
溶接スパッタ
ゴールドラップ
アンダカット
| 型番 | 品名 | 材質 | 価格（税別） |
|---|---|---|---|
| FS-CS01 | 超音波探傷（UT）用セット | 炭素鋼 | 520,000円 |
| FS-CS02 | 目視検査（VT）用セット | 炭素鋼 | 380,000円 |
| FS-CS03 | 磁気探傷（MT）用セット | 炭素鋼 | 450,000円 |
| FS-CS04 | 浸透探傷（PT）用セット | 炭素鋼 | 450,000円 |
| FS-CS05 | X線検査（RT）用セット | 炭素鋼 | 520,000円 |
| FS-CS07 | 磁気・浸透探傷（MT・PT）両用セット | 炭素鋼 | 460,000円 |
| FS-CS09 | デモ（DEMO）セット | 炭素鋼 | 520,000円 |
| FS-SS01 | 超音波探傷（UT）用セット | ステンレス | 660,000円 |
| FS-SS04 | 浸透探傷（PT）用セット | ステンレス | 520,000円 |
| FS-SS05 | X線検査（RT）用セット | ステンレス | 660,000円 |
| FS-AL01 | 超音波探傷（UT）用セット | アルミニウム | 700,000円 |
| FS-AL04 | 浸透探傷（PT）用セット | アルミニウム | 580,000円 |
| FS-AL05 | X線検査（RT）セット | アルミニウム | 700,000円 |
