溶接欠陥試験片 入門セット

特徴

10枚の溶接欠陥試験片と断面マクロサンプル、X線写真（X線検査用セットのみ）がセットになった初心者向けの溶接欠陥試験片のセットです。

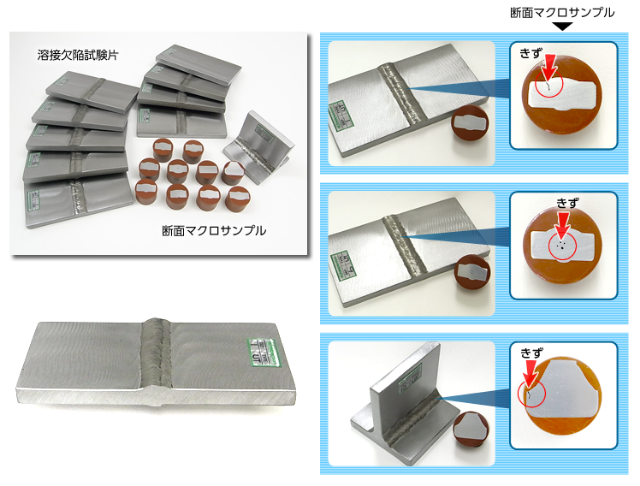

断面マクロサンプルにより、きずの形状やサイズを視覚的にイメージすることができます。
溶接きずの検出、きずの判別、きず寸法の評価などに使用することができます。
コンパクトな試験片セットのため、携帯性に優れ持ち運びも可能です。

超音波、放射線、磁粉、浸透、目視の各非破壊検査手法向けに、それぞれセットを用意しています。
入門者向けの社内教育や、資格取得の練習に最適で、検査員の技能を向上させることができます。

価格

280,000円～460,000円

カタログ

セット内容

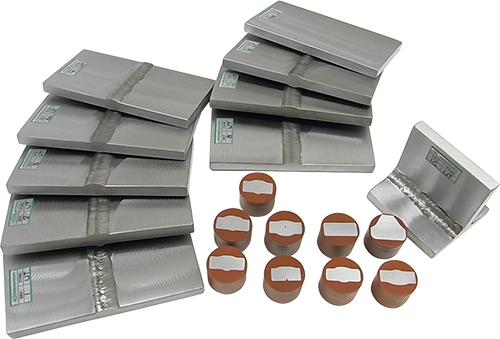

• 溶接欠陥試験片×10枚

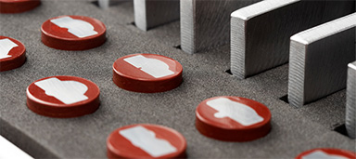

• 断面マクロサンプル×10個
• X線写真（X線検査用セットのみ）
• 拡大鏡
• ケース
• 書類（欠陥位置、検査書、その他）

仕様

寸法

種類	プレート	T継手
外観
厚さ（T）	10mm	10mm
幅（W）	75mm	75mm
長さ（L）	145mm	73mm

各セットに含まれるきずの種類

型式	きずの外観	きずの種類	試験片外観	磁粉 MT	浸透 PT	目視 VT	デモセット DEMO	超音波 UT	放射線 RT
1		止端割れ		〇	〇		〇	〇
1A		止端割れ		〇	〇
1B		止端割れ		〇	〇
1C		止端割れ （完全溶込み）						〇
2		ルート割れ		〇	〇		〇	〇	〇
3		側壁割れ
4		センターライン割れ 表面		〇	〇
5		センターライン割れ 溶接部本体						〇
6		気孔 溶接部本体					〇	〇	〇
6A		気孔 表面破損		〇	〇	〇
7		スラグ					〇	〇	〇
8		側壁融合不良					〇	〇
9		ルート融合不良		〇	〇				〇
10		ルート凹み				〇	〇		〇
11		ルート溶込み不良 （V形開先）				〇		〇	〇
12		溶込み過剰				〇			〇
13		ルート溶込み不良 （X形開先）						〇
14		ラミネーション		〇	〇
14A		ラミネーション 開先面		〇	〇
14B		ラミネーション						〇
15		ルート溶込み異常				〇	〇		〇
16		スパッタ				〇			〇
17		アンダカット				〇
18		余盛過大				〇	〇		〇
21		表面傷			〇		〇
21A		表面下割れ		〇
22		余盛不足				〇
23		不等脚				〇	〇

*デモセットには、1から14の断面マクロサンプルが付属します。
