超音波厚さ測定用
対比試験片

検査成績書とトレーサビリティー体系図付きの、
信頼性の高い超音波厚さ測定用の対比試験片です。

対比試験片は、厚さ計の音速調整や始業前点検および日常点検、そして定期点検でも使用する超音波厚さ測定に必須の試験片です。小型で現場での使用に適したRB-Tと、広い厚さ範囲に対応するRB-Eの2種類を販売しています。
特注での製作も可能です。お問い合わせください。
対比試験片には、検査成績書、ミルシート（写し）、測定機器の校正証明書（写し）およびトレーサビリティ体系図（写し）が付属します。

価格表お見積り・お問い合わせ

対比試験片 RB-T

RB-Tは、持ち運び可能な小型の対比試験片です。超音波厚さ計の音速調整や始業前点検および日常点検で使用します。

寸法	寸法	材質
	RB-T 0.8～2mm 20角×4段	ステンレス（SUS304）アルミ（A5083）
	RB-T 1～5mm 20角×5段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）
	RB-T 2～10mm 20角×5段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）
	RB-T 3～15mm 20角×5段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）
	RB-T 5～25mm 20角×5段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）

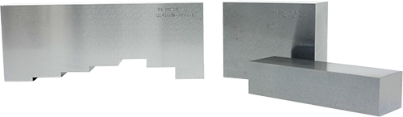

対比試験片 RB-E

RB-Eは、3mm～60mmの厚さ範囲に対応する対比試験です。やや大きいため現場での使用には不向きですが、
幅広い厚さ範囲に対応するため、超音波厚さ計の定期点検や性能確認に最適な試験片です。

寸法	寸法	材質
	3～10mm 40角×8段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）
	12～48mm 40角×8段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）
	54～60mm 40角×2段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）
	2個セット 3～10mm 40角×8段 12～48mm 40角×8段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）
	3個セット 3～10mm 40角×8段 12～48mm 40角×8段 54～60mm 40角×2段	鋼（SB410）ステンレス（SUS304）アルミ（A5083）

超音波探傷試験用
対比試験片

検査成績書とトレーサビリティー体系図付きの
信頼性の高い超音波探傷試験用の対比試験片です。

エコー高さ区分線の作成で使用するRB-41試験片などの探傷感度調整用試験片から、遠距離分解用および近距離分解能測定用の試験片、さらには垂直探触子・斜角探触子の性能測定用の試験片を扱っています。特注での製作も可能です。お問い合わせください。
対比試験片には、検査成績書、ミルシート（写し）、測定機器の校正証明書（写し）およびトレーサビリティ体系図（写し）が付属します。

価格表お見積り・お問い合わせ

探傷感度調整用試験片

寸法	寸法	材質
	RB-41 No.1 19×65×300mm	鋼（SB410）ステンレス（SUS304）
	RB-41 No.2 38×65×450mm	鋼（SB410）ステンレス（SUS304）
	RB-41 No.3 75×100×550mm	鋼（SB410）ステンレス（SUS304）
	RB-4S 12×65×200mm	鋼（SB410）

遠距離分解能測定用試験片

寸法	寸法	材質
	RB-RA 40×80×210mm	鋼（SB410）
	RB-RB 1～9 40×80×200mm	鋼（SB410）
	RB-RB 11～15 40×80×100mm	鋼（SB410）
	2個セット RB-RB 1～9 RB-RB 11～15	鋼（SB410）

近距離分解能測定用試験片

寸法	寸法	材質
	RB-RC 1～7 15×40×175mm	鋼（SB410）
	RB-RC 9～15 30×40×125mm	鋼（SB410）
	2個セット RB-RC 1～7 RB-RC?9～15	鋼（SB410）

斜角探傷距離分解能測定用試験片

寸法	寸法	材質
	RB-RD Φ81～83×135mm	鋼（SB410）

その他

用途	型番	材質
探触子性能測定用試験片	RB-FBH RB-SDH RB-SDH 1.5 RB-IDH 45° RB-IDH 60° RB-IDH 70° RB-HS	鋼（SNCM439）鋼（SNCM439）鋼（SNCM439）鋼（SNCM439）鋼（SNCM439）鋼（SNCM439）鋼（SNCM439）
斜角探触子有効寸法測定用試験片	RB-TR47 RB-TR6	鋼（SNCM439）鋼（SNCM439）
斜角探触子と専用探傷器の総合性能測定用試験片	RB-PW	鋼（SB410）
鉄道車両車軸用探傷試験片	鉄研Ⅱ型	鋼（S45C+WJ2）

実技試験模擬試験片

超音波厚さ測定（UM1）および、超音波探傷試験（UTレベル1、UTレベル2）の実技試験対策用の模擬試験片です。

事前に本番同様の環境で十分な訓練を行うことができます。

価格表お見積り・お問い合わせ

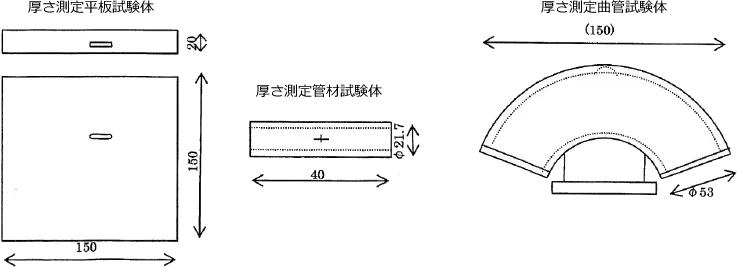

超音波厚さ測定（UM1）

模擬試験片	試験片名	材質
UM1 練習用試験片	平板試験片	鋼
	管材試験片	鋼
	曲管試験片	鋼

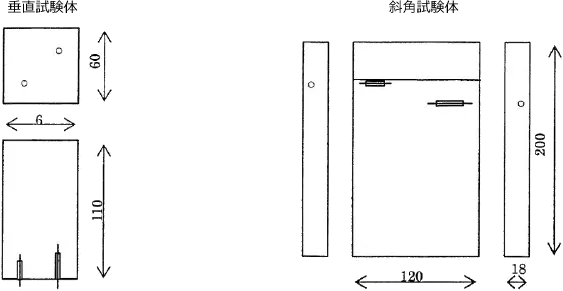

超音波探傷試験（UTレベル1）

模擬試験片	試験片名	材質
UTレベル1 練習用試験片	垂直探傷試験片（角材）	鋼
	垂直探傷試験片（平板）	鋼
	斜角探傷試験片	鋼

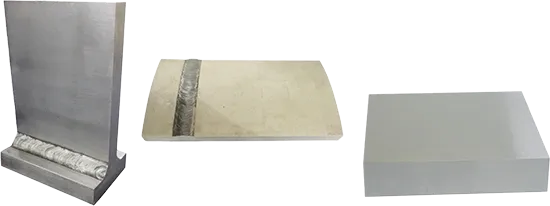

超音波探傷試験（UTレベル2）

模擬試験片	試験片名	材質
UUTレベル2 練習用試験片	垂直探傷試験片	鋼
	斜角探傷試験片（T字型継手）	鋼
	曲面溶接試験片	鋼
	RB41-No.2 25x65x300	鋼
	RB-42 19x50x300	鋼
