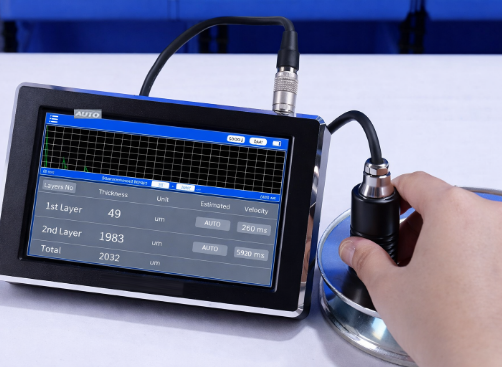

メッキ厚と素地(鉄)
1mm以上の塗膜
樹脂上のコーティング

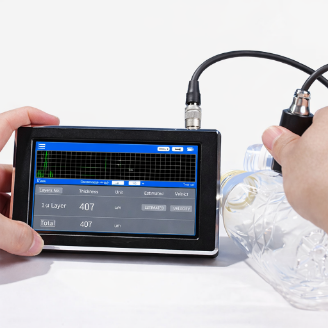

ペットボトル

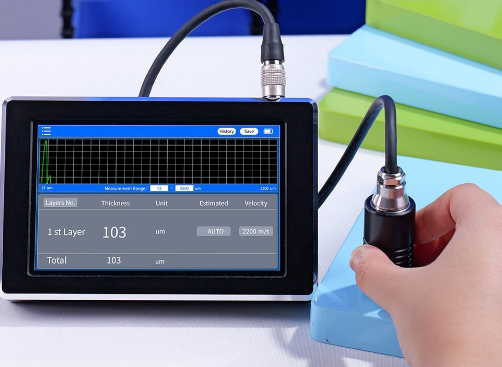

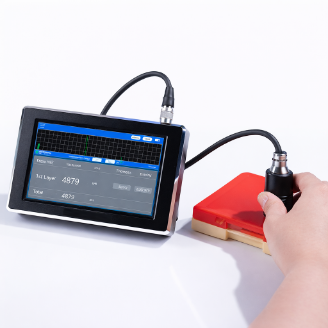

樹脂

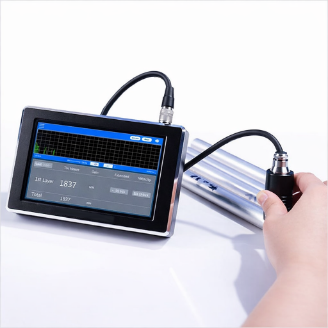

アルミパイプ

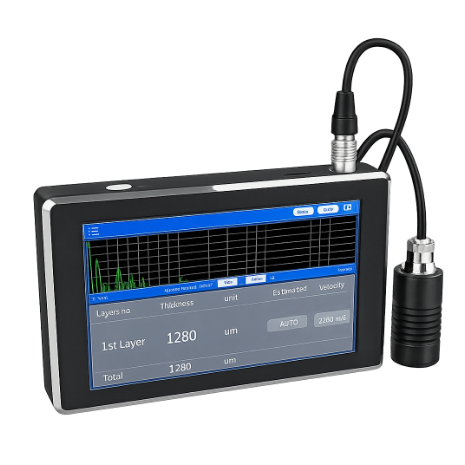

超音波膜厚計 CX216 Multilayer Ultrasonic Coating Gauge - CX216
最大３層の厚さを同時測定 超音波膜厚計 CX216
金属、樹脂、木材、コンクリート上の膜厚を測定
膜厚と素地(母材)の同時測定にも対応
測定範囲：エポキシ塗料：13~5500μm
鉄：300~14800μm
精度：≦ ±(3%H + 10μm) *Hは測定値
特徴
CX216は、鉄・アルミはもちろん、樹脂・ゴム・ガラス・FRP・セラミック・木材・コンクリートなど、さまざまな素地上の塗膜を測定できる超音波膜厚計です。電磁式・渦流式膜厚計とは異なり、素地の材質に依存しないことが大きな特長です。金属・非金属を問わず、幅広い対象物の膜厚測定に対応します。
最大3層の膜厚を個別に測定でき、膜厚と素地（母材）の同時測定にも対応します。測定範囲も広く、エポキシ塗料で最大5.5mm、鉄鋼材料では約15mmまでの測定が可能です。
CS216は、多層膜厚測定に対応しながら、お求めやすい価格を実現、誰でも安定した測定結果が得られる超音波膜厚計です。

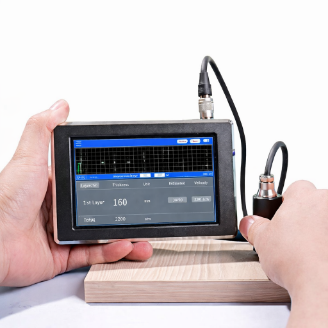

樹脂や木材上の膜厚も測定
金属だけなく、樹脂や木材、コンクリート上の塗装厚も測定できます。
1μmの高分解能
僅かな厚さの違いを検出する高分解能。薄膜も厚膜も精密に管理できます。

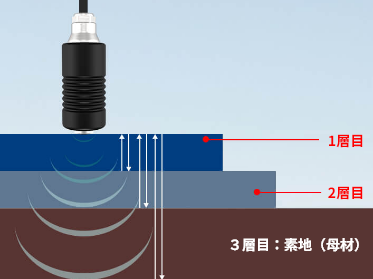

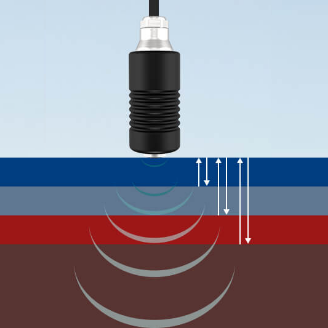

最大3層の厚さを同時測定
3層の膜厚、または2層の膜厚＋素地の同時測定に対応。
最大3層の厚さを同時測定
優れた処理能力により、最大3層の厚さを同時に測定できます。

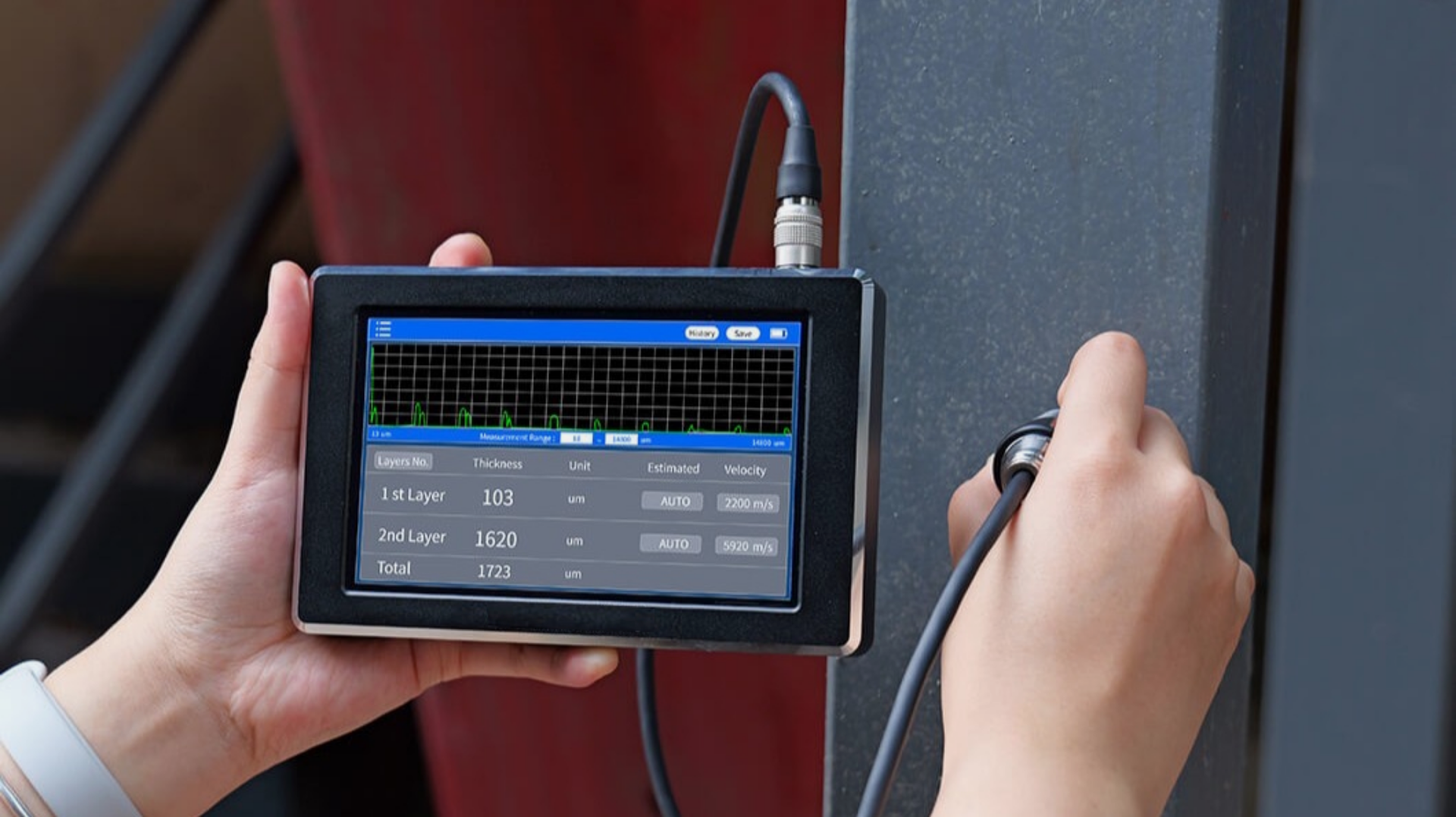

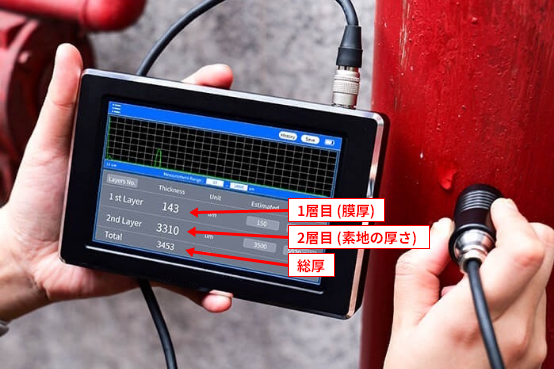

2層の膜厚＋素地の同時測定

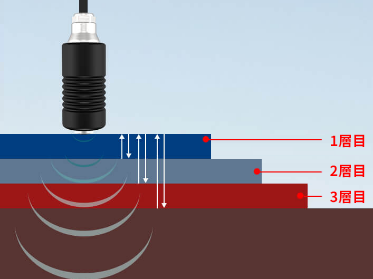

3層の膜厚の同時測定

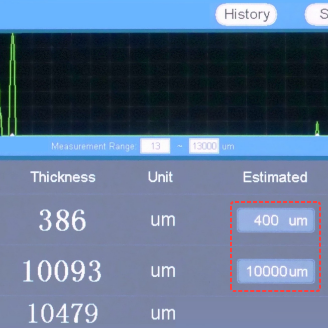

誤測定防止機能
膜厚の目安を入力することで、正しいエコーを検出、誤測定を防ぎます。
広い測定範囲
13~5500μm(エポキシ塗料)の広い測定範囲。薄膜から厚膜まで1台で対応。
薄物測定用の超音波厚さ計
薄物測定用の厚さ計としても使用可、0.3～14.8mmの測定範囲(鋼換算)。
金属、樹脂、ガラス、木材、コンクリート上の膜厚を測定
多層膜や、膜厚と素地(母材)の同時測定にも対応
仕様
| 測定範囲 | エポキシ塗料：13～5500μm、鉄：300～14800μm |
|---|---|
| 分解能 | 1μm |
| 精度 | ≤±(3%H+10μm) *Hは測定値 |
| 音速範囲 | 1000 ～ 9999 m/s |
| プローブ周波数 | 15MHz |
| プローブ先端径 | 6mm |
| プローブ寸法 | φ26 x 42.1mm |
| 測定単位 | μm / mil |
| ディスプレイ | 800 × 480 ピクセル |
| 本体寸法 | 91.1 x 141.7 x 22.6mm (縦 x 横 x 奥行) |
| 重量 | 約480g |
| バッテリー | リチウムイオンバッテリー (3.7V 4000mAh) |
| 電源 | DC5V、コネクタ：USB Type-C |
| 言語 | 英語 |
| 使用環境 | 温度：0℃～40℃ 湿度：0～85％RH 結露無き事 |

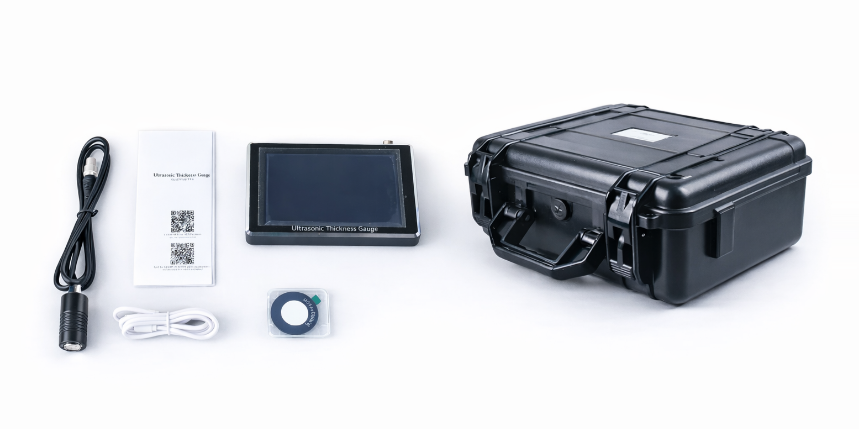

| 付属品 | 本体、プローブ、試験片、USBケーブル、収納ケース、取扱説明書、校正証明書、保証書 |
