硬さ計 Lab UCI Pro Wireless Hardness Tester - Lab UCI Pro

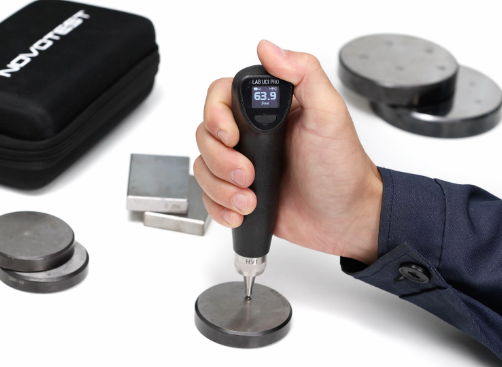

熟練不要・誰でも簡単測定 UCI硬さ計 Lab UCI Pro
独自の技術により測定のばらつきを大幅に抑制
素晴らしい精度と、20-2000 HVの広い測定範囲
既存の装置を陳腐化する第2世代のUCI硬さ計
スケール：HV、HRA、HRB、HRC、HB、HK、MPa
測定範囲：HV 20～2000、HB 76～618、HRC 20～68
特徴
『Lab UCI Pro』は、従来のUCI硬さ計の課題であった測定の繰り返し性を大幅に改善、測定精度を向上させた第2世代のUCI硬さ計です。
UCI方式は、リバウンド(リーブ)方式と比較して測定に熟練を要し、検査員間で測定値にばらつきが生じやすいという課題がありました。『Lab UCI Pro』は独自の技術により測定のばらつきを大幅に抑制、リバウンド方式のように誰でも安定した測定が可能で、より手軽に高精度な硬さ測定が行えます。

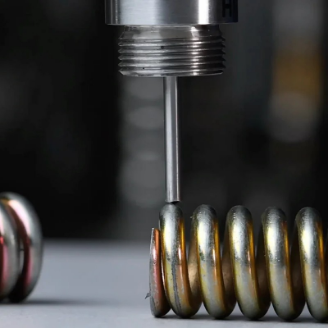

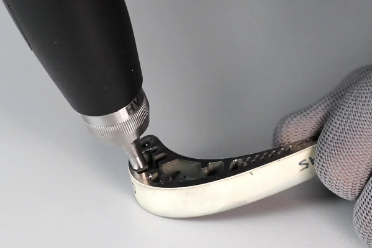

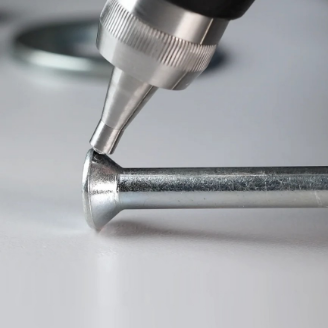

小物部品や薄板、複雑な形状の部品、熱影響部(HAZ)、熱処理による表面硬化層などの硬さ測定も可能で、さらに圧痕が小さいため製品検査にも使用されています。また、20～2000HVという非常に広い硬さ測定範囲により、純アルミや銅などの軟質金属から、炭素鋼・工具鋼・焼入れ鋼、さらには超硬合金まで、幅広い金属材料の硬さ測定に対応します。
Bluetoothによるスマートフォン・タブレットとの接続にも対応、専用アプリ『NOVOTEST Lab』を使用することで、大画面で測定値を確認できるほか、測定結果（レポート、動画、写真）を遠隔地と簡単に共有できます。
今までにない精度
従来のUCI硬さ計を陳腐化する圧倒的な進化。素晴らしい精度と再現性。

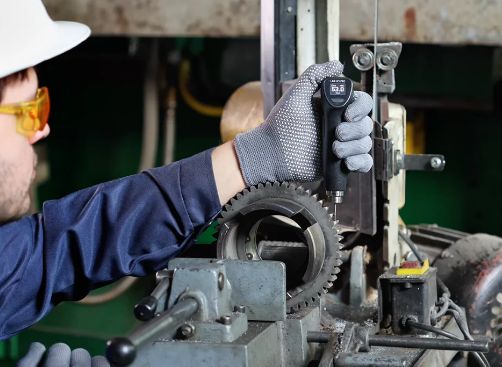

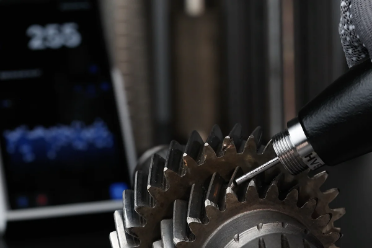

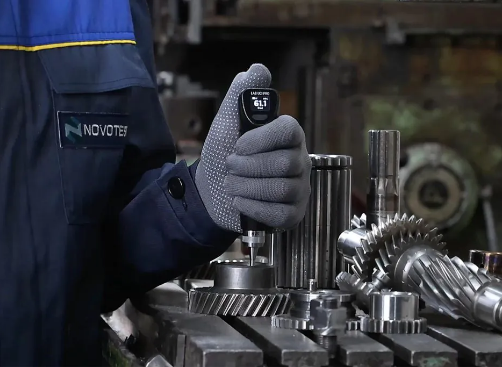

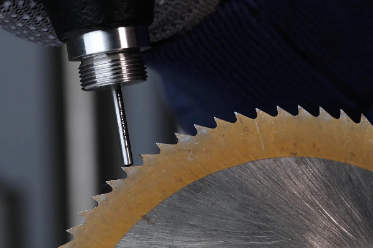

歯車の測定

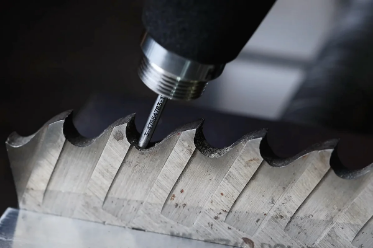

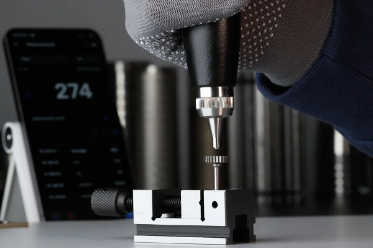

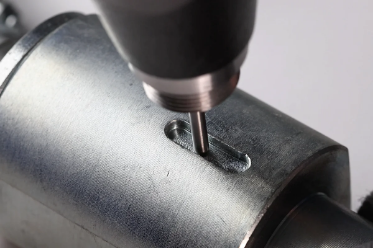

プローブの接触が困難な箇所も、2.5mm径の小径ロッドで測定可能。

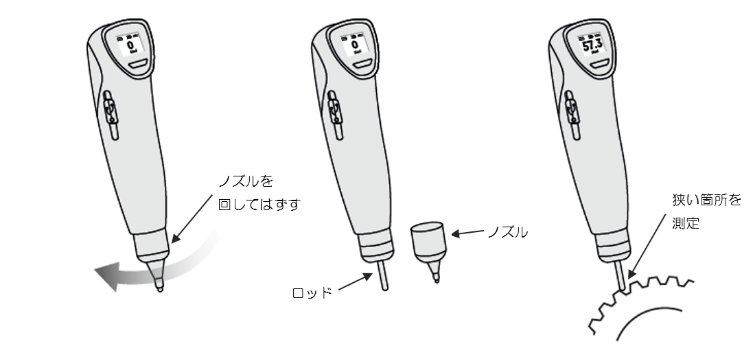

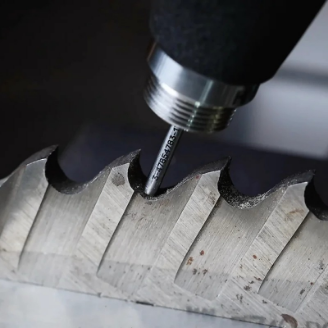

歯車など狭い箇所の測定にも対応する小径ロッド
先端の保護ノズルを外すことで、径2.5mm×長さ19mmの小径ロッドで狭い箇所の測定が可能

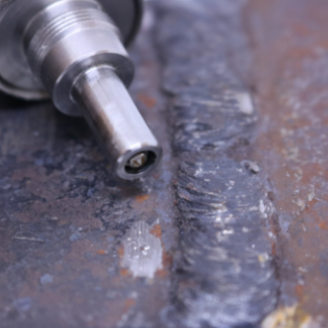

熱影響部(HAZ)や硬化層
溶接の熱影響部(HAZ)や、熱処理による表面硬化層の硬さ測定に最適。

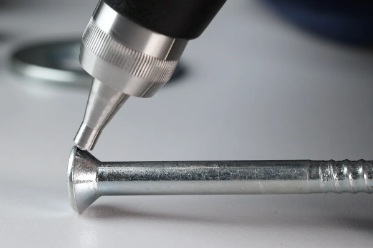

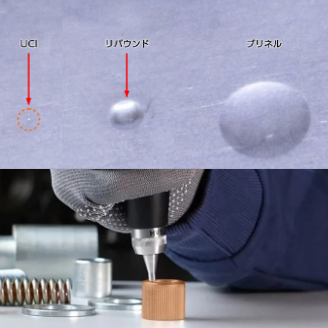

極めて小さい圧痕
圧痕は小さく目立たないため、製品検査にも使用できます。

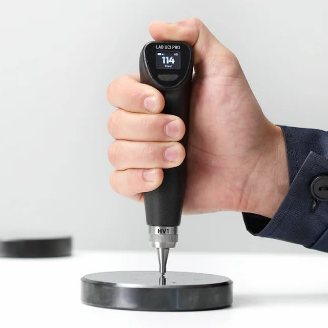

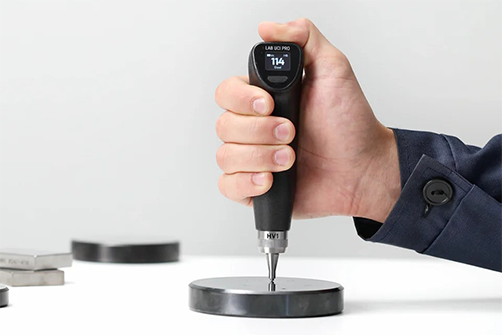

快適なエルゴノミクスデザイン
約160gと軽く、手にフィットする人間工学に基づくデザイン。

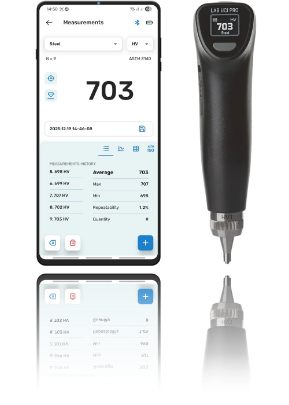

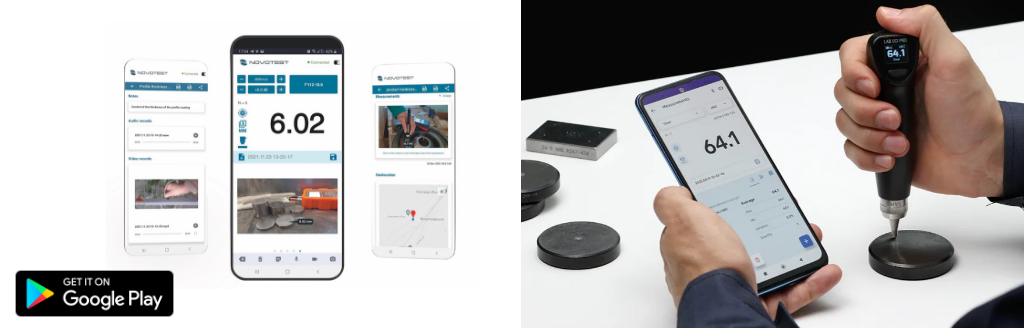

Androidアプリ『NOVOTEST Lab』
スマホ・タブレットにBluetoothで接続し、測定レポートや動画・写真を遠隔地と共有
・スマホやタブレットの大画面で測定値を表示
・測定結果（PDF・CSV）や測定動画・写真をメールやクラウドで簡単に共有
・Googleドライブで離れた事務所のPCで測定結果を確認
リバウンド(リーブ)硬さ計との比較
| 比較項目 | UCI方式（Lab UCI Pro） | リバウンド方式 |
|---|---|---|
| 圧痕サイズ | 非常に小さい | 比較的大きい |
| 薄板測定 | ○ | △ |
| 小物部品 | ◎ | △ |
| 表面硬化層 | ◎ | △ |
| 溶接HAZ | ◎ | △ |
| 鋳物 | △ | ◎ |
| 操作の難易度 | 簡単 | 極めて簡単 |
| 検査員間の測定ばらつき | 小さい | 極めて小さい |
測定ばらつきを抑制し、
再現性を向上
軟質金属から高硬度材まで1台でカバー
従来機を刷新する、
第2世代UCI硬さ計
価格・カタログ
価格
| モデル | 試験荷重 | 価格 |
|---|---|---|
| Lab UCI Pro HV1 | 10N | 380,000円 (税別) |
| Lab UCI Pro HV5 | 50N | 380,000円 (税別) |
※表は横にスクロールできます。
仕様
| 測定方式 | UCI（超音波接触インピーダンス） |
|---|---|
| 試験荷重 | Lab UCI Pro HV1：9.8N(1kgf)、Lab UCI Pro HV5：49N(5kgf) |
| 硬さスケール | HV、HB、HRC、HRB、HRA、HK、MPa |
| 測定範囲 | 20〜2000 HV |
| 精度 | HV ±4% |
| 材料 | 炭素鋼、工具鋼、ステンレス、鋳鉄、ニッケル、アルミニウム、真鍮、銅 |
| 外部インターフェース | USB Type-C(充電およびPC接続)、Bluetooth(NOVOTEST Lab接続用) |
| 寸法 | 153 × 40 mm |
| 重量 | 160g |
| 動作温度範囲 | −20～50°C |
| 電源 | 内蔵バッテリー(3.7V 750mAh)、動作時間：24時間 |
| 規格 | ASTM A1038, DIN 50159, ASTM E140, ISO18265 |

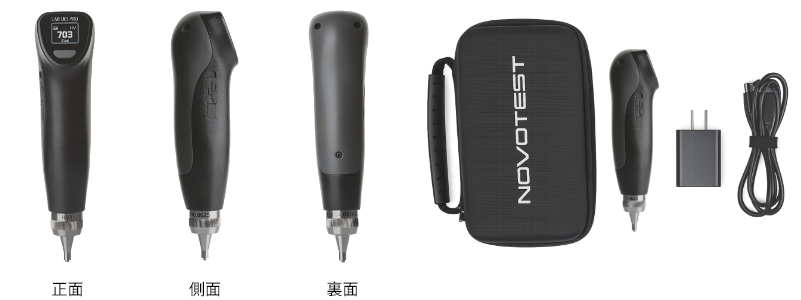

| 付属品 | 本体、USBケーブル、USBチャージャー、キャリーケース、取扱説明書、校正証明書、保証書 ※スマートフォン・タブレットは付属していません。 |
測定範囲
| HV | HB | HRA | HRB | HRC | HRD |
|---|---|---|---|---|---|
| 20 – 2000 | 76 – 618 | 60.7 – 85.6 | 41 – 105 | 20 – 68 | 40.3 – 76.9 |
| HRE | HRF | HR45NS | Knoop | shore HS | Mpa |
| 70 – 108.5 | 82.6 – 115.1 | HK 87 – 920 | 87 – 920 | 34.2 – 97.3 | 255 – 2180 |
試験体の条件
| UCIプローブ | HV1 (9.8 N) | HV5 (49 N) |
|---|---|---|
| 推奨表面粗さ | 5 Ra | 10 Ra |
| 厚さ下限 | 3 mm | 5 mm |
| 最小重さ | 0.3 kg | 0.3 kg |
| 最小曲率半径 | 5 mm | 5 mm |
主な用途
| HV1 (9.8 N) | イオン窒化された部品、ベアリング、薄物・小物部品、硬化層、研磨された部品 |
| HV5 (49 N) | 高周波焼入れや浸漬焼入れされた部品、熱影響部（HAZ）、シャフト、タービン、ギア |
