超音波ボルト軸力計　BOLT-MAXⅡ Ver.2

安心の5年保証 & ベストセラーモデル超音波ボルト軸力計　

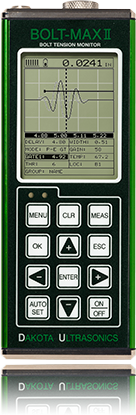

BOLT-MAXⅡ Ver.2

ダコタの技術を結集したベストセラーモデル

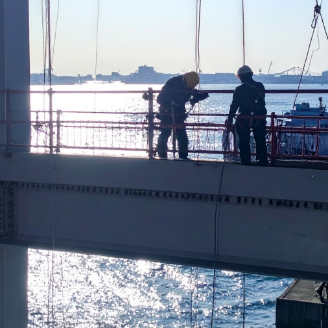

自動車・橋梁・プラント他、幅広い業界で活躍
測定範囲と精度を向上しVer.2に進化

測定範囲：全長6mm～15m、径M5以上

機能：オートセット、温度補正、感度調整、USB給電他

IP65（防塵・防滴）、5年保証

特徴用途価格・カタログ仕様オプションボルトの加工・校正

特徴

BOLT-MAXⅡ Ver.2は、自動車・橋梁・プラント等の業界で素晴らしい実績を誇る超音波ボルト軸力計のベストセラーモデルです。

内部のハードウェアを一新しVer.2へと進化、従来のBOLT-MAXⅡの性能・機能を大幅に改良しました。従来の12mm～2.4mの測定範囲を6mm～15mに拡張、エコーを自動検出する「オートセット」機能は改良したアルゴリズムにより確実にエコーを検出し感度と閾値を最適な値に自動設定します。パルス電圧やダンピングの調整も可能になり、柔軟なエコーの調整ができるようになりました。15MHzや20MHzの高周波トランスデューサーにも対応、わずかな軸力の違いを正確に測定します。
8GBの大容量メモリを内蔵、モバイルバッテリーやパソコンのUSBコネクタからの給電にも対応しました。IP65の防塵・防滴性能に加え、業界最長の5年保証で、安心してお使いいただけます。

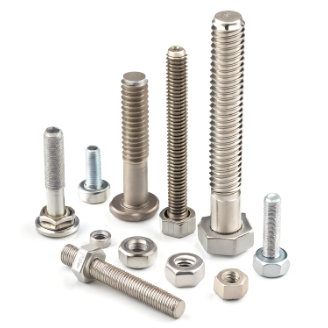

様々なボルトの軸力測定に対応

全長6mm・M5以上のボルトが測定対象。10mを超える特殊ボルトやキャップボルト(六角穴付きボルト)にも対応。

ばらつきを低減する品質スコア

品質スコア(Qスコア)が高くなるようボルトにトランスデューサーを密着させることで測定のばらつきを抑えます。

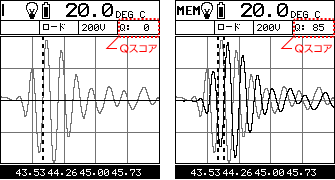

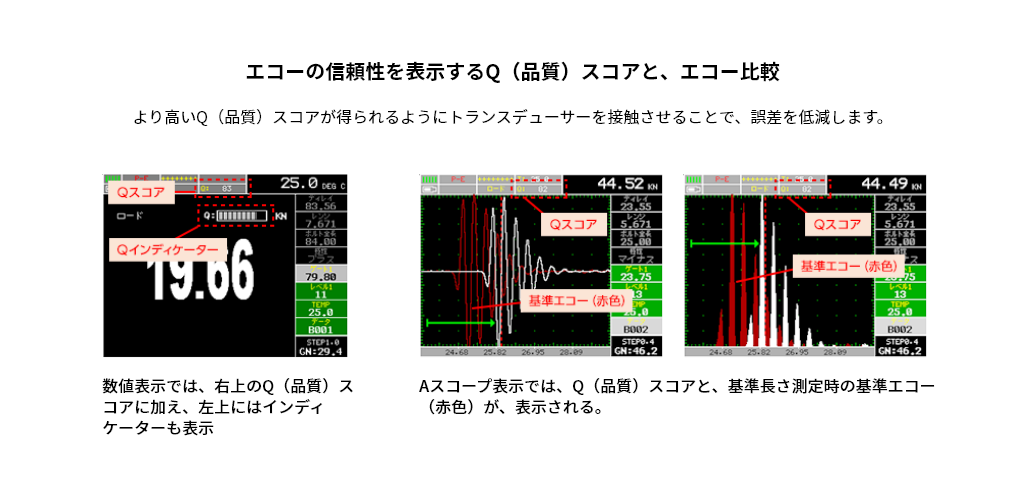

エコーの信頼性を表示するQ（品質）スコアと、エコー比較

詳細

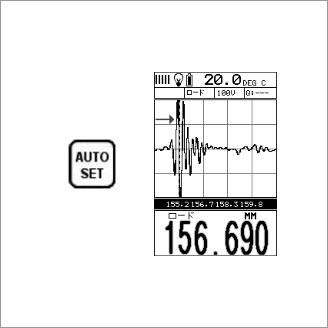

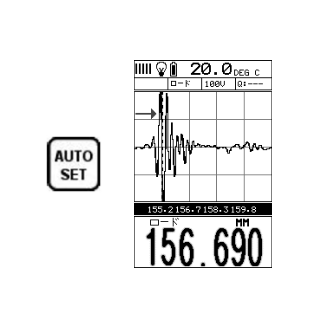

オートセット（自動設定）機能

ボルトの全長を入力するだけで複雑なエコーの調整を自動で設定。超音波の知識がなくても安心して使用できます。

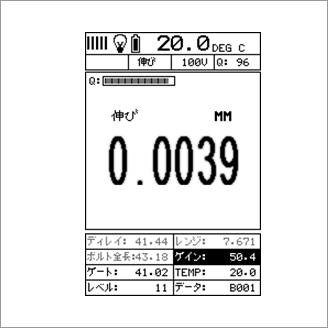

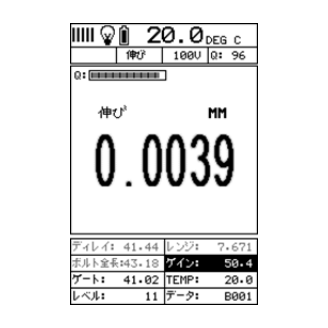

超高分解能

軸力:0.001kN、伸び:0.0001mm、伝播時間:0.1ナノ秒の超高分解能。僅かな軸力の違いを確実に測定。

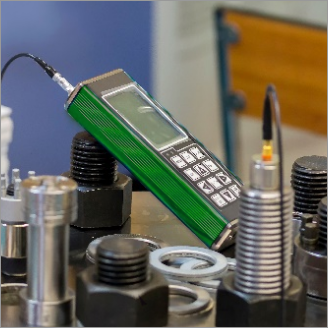

場所を選ばないミニマムサイズ

わずか400gの軽量・コンパクトサイズ。片手で操作できるので、あらゆる現場でストレスなく使用できます。

ハードウェアを一新し性能を向上

従来機（BOLT-MAXⅡ Ver.1）に比べ、精度、測定範囲、応答速度を大幅に向上。瞬時に軸力を表示します。

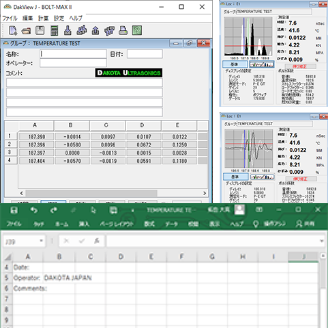

8GBの大容量データロガー

測定値は専用ソフトでの閲覧の他、Excel(CSV)にも変換可。ディスプレイをそのまま保存するキャプチャ機能も搭載。

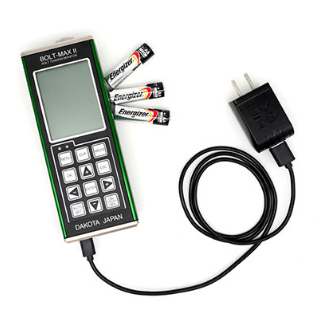

USB給電

単3電池での動作に加え、モバイルバッテリーやUSB充電器、PCのUSBポートからの給電にも対応。

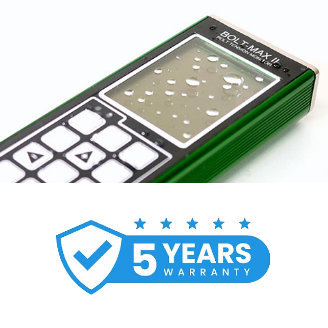

IP65の防塵・防滴性能と5年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の5年保証。悪環境でも安心して使用できます。

自動車・橋梁・プラント等の幅広い業界で豊富な実績
信頼性に優れた安心のベストセラーモデル

日本人の手に合うミニマムサイズ
場所を選ばずどこでも軸力測定

用途

重要締結部の軸力管理

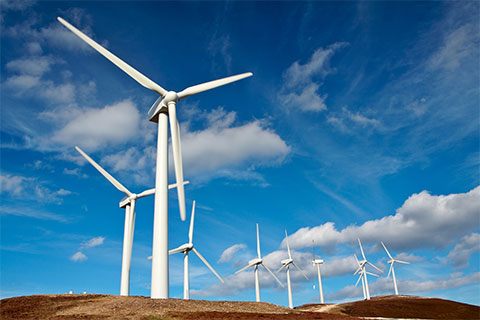

トルク法や角度法に比べ、高い精度でボルトを締結できます。風車や発電所の重要部の締付け管理に最適です。

トルクや角度の検証

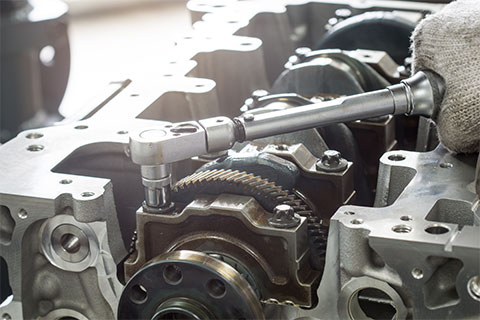

組立ライン等の現場において締め付けの指針としているトルクや角度の妥当性を検証できます。

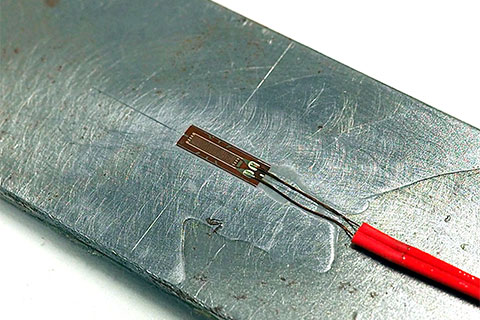

歪みゲージの代用

歪ゲージより少ない時間・金額で測定ができます。歪ゲージでは困難な細い径のボルト軸力も測定可能です。

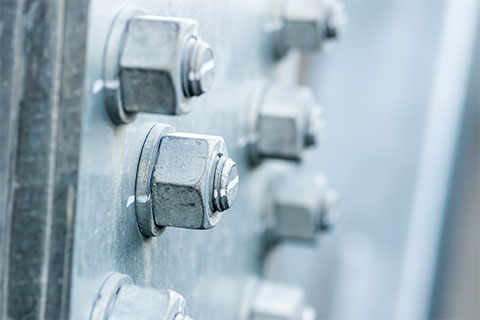

軸力の経年変化

耐久試験や振動実験前後の短期の軸力変化から、数か月以上の長期の軸力の経年変化を測定できます。

各種締結手法の特徴

測定手法	超音波ボルト軸力計 (測伸法)	ひずみゲージ (ひずみ法)	角度法	トルクレンチ (トルク法)
外観
特徴	ボルトの伸びから軸力を測定する方法。最もバラツキが少なく正確。ボルト両端面の研磨が必要だが、ばね定数に影響を与えないため正確な軸力を測定できる。	ひずみから軸力を測定する方法。ゲージ接着のため、ばね定数に影響を与える加工が必要で精度は若干落ちる。連続的なデータ収集に適する。	着座してからのボルトを締める角度で締結を管理する手法。塑性域での締結に適し、自動車のエンジンなど高い精度を要求される箇所で利用されている。	最も広く使用されている締結管理手法。簡便に実施できる半面、摩擦を一定にすることが難しく、軸力のバラツキが大きい。
測定可能なボルトサイズ	径：M5以上全長：6mm以上	径：M6以上全長：15mm以上	すべてのボルト	すべてのボルト
精度	◎	○	○	△

価格・カタログ

価格

モデル	価格
BOLT-MAXⅡ Ver.2	お問い合わせください

カタログ

PDFカタログデモ申し込み

仕様

正面

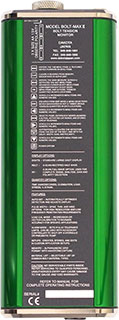

背面

上面

底面

測定範囲	径：5mm以上、全長：6mm～15m ※ボルトの材質・形状、トランスデューサーの周波数・サイズにより異なります。
測定単位	軸力 / 伸び / 時間 / 応力 / ひずみ
表示分解能	0.001kN（軸力）/ 0.0001mm（伸び）/ 0.1ns（時間）
精度	±0.0003"
測定モード	パルス・エコー
表示	Aスコープ（RF、半波整流）/ 数値
探触子	一振動子探触子
周波数	1.8～19MHz
パルス電圧	100 / 150 / 200V
パルス幅	スパイク / ノーマル / ワイド
ダンピング	50 / 75 / 100 / 300 / 600 / 1500 Ω
画面更新	30回/秒
寸法	64（W）× 165（H）× 32（D）mm
重量	約383g（電池含む）
PC接続	USB Type-C
動作温度範囲	-10℃～60℃
IP等級	IP65（防塵・防滴）
電源	単3アルカリ電池3本（35時間動作）、USB給電
保証期間	5年（保証対象は本体のみ）
機能	カップリングチェック（バーグラフ）、オートパワーオフ、バッテリー残量表示、バックライト、アラームモードゼロ点調整（1点/2点/自動校正）、ボルト校正（ベクター/リグレッション）、ボルトタイプ、セットアップ（64件）オートセット、温度補正、画面キャプチャ、データロガー（8GB）
付属品	キャリングケース、トランスデューサーケーブル2本（1.8m、L型0.3m）、カプラント（接触媒質）ソフトウェア、PC接続ケーブル、取扱説明書、校正証明書、保証書（5年）
