超音波ボルト軸力計　MAXⅡJ

蓄積した技術・ノウハウをすべて搭載超音波ボルト軸力計　MAXⅡJ

第6世代の超音波ボルト軸力計
圧倒的なパフォーマンスを誇るフラグシップモデル
外部コントロールによる自動測定に対応

測定範囲：全長6mm～25m、径M5以上

機能：オートセット、マルチエコー、外部出力、外部コントロール

IP65（防塵・防滴）、2年保証

特徴用途価格・カタログ仕様オプションボルトの加工・校正

特徴

MAXⅡJは第6世代の超音波ボルト軸力計として、DAKOTAが蓄積した技術をすべて搭載した最高の軸力計です。

6mm～25,400mm（25m）の測定範囲、素晴らしい繰り返し精度、より洗練されたオートセット機能、アナログ出力など、優れた性能・機能を備えています。調整可能なパルス電圧・パルス幅やマルチエコー測定モードの搭載により、従来の装置では測定できないボルトや、わずかな軸力の違いも正確に測定できます。AC電源とバッテリーに加え乾電池での動作にも対応、あらゆる場所で安心して使用できます。
新規に搭載した外部コントロール機能では、外部機器からコマンドを送ることでMAXⅡJを操作でき、遠隔地での測定やインラインでの自動測定にも対応します。
MAXⅡJは、30年に渡り蓄積したノウハウ・技術を搭載した最高の超音波ボルト軸力計です。

様々なボルトの軸力測定に対応

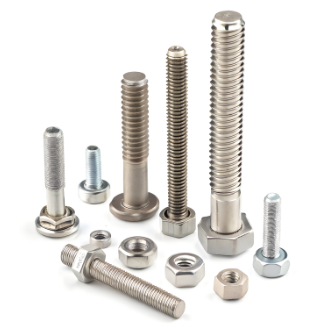

全長6mm・M5以上のボルトが測定対象。10mを超える特殊ボルトやキャップボルト(六角穴付きボルト)にも対応。

ばらつきを低減する品質スコア

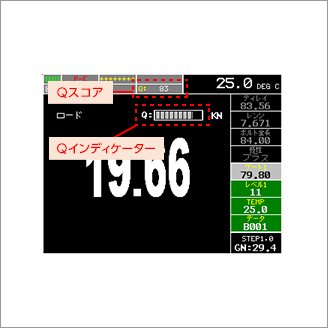

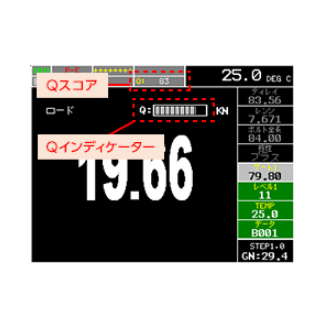

品質スコア(Qスコア)が高くなるようボルトにトランスデューサーを密着させることで測定のばらつきを抑えます。

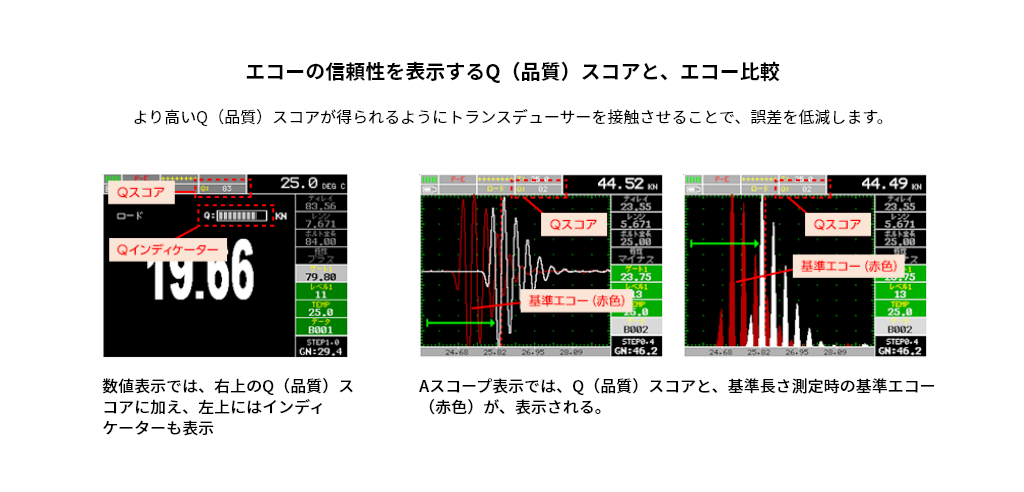

エコーの信頼性を表示するQ（品質）スコアと、エコー比較

詳細

オートセット（自動設定）機能

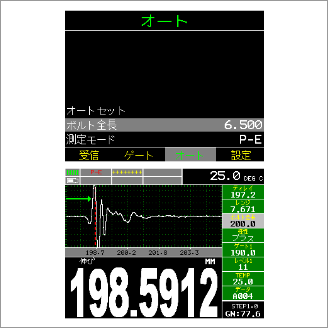

ボルトの全長を入力するだけで複雑なエコーの調整を自動で設定。超音波の知識がなくても安心して使用できます。

マルチエコー測定

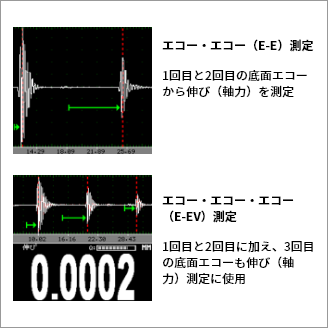

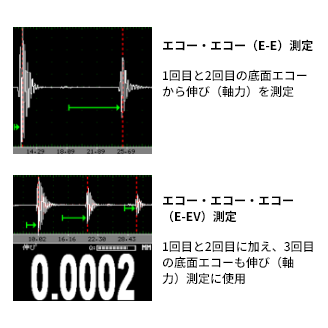

2種類のマルチエコー測定を内蔵、変位(伸び)が僅かなボルトや短いボルトの軸力を正確に測定

従拡張性に優れた外部入出力機能

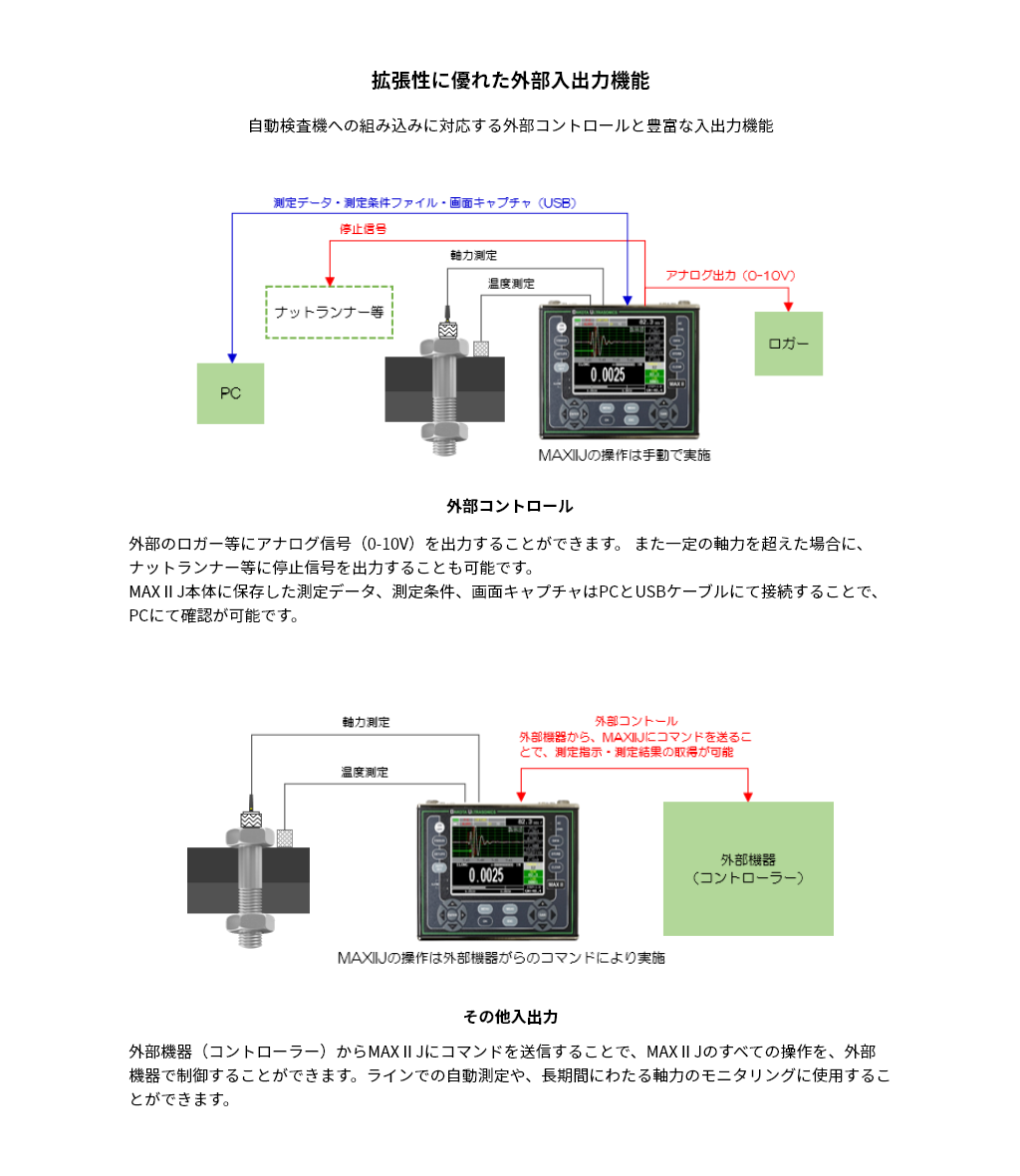

アラーム出力(ナットランナー停止信号)や、自動検査機への組み込みに対応する外部コントロール機能を搭載。

拡張性に優れた外部入出力機能

詳細

キャプチャ機能

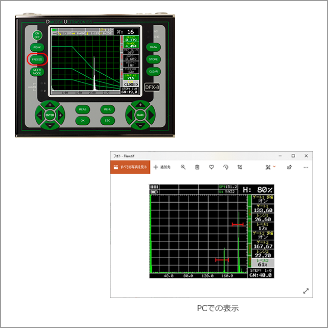

ボタン1つで画面を保存。ファイル名の自動採番にも対応、PCとUSBで接続するだけで簡単にキャプチャ画像を確認。

8GBの大容量データロガー

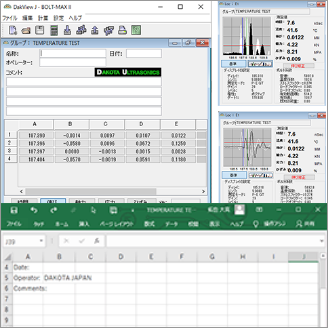

USBケーブルでPCに接続し、保存した測定データを閲覧できます。測定値はExcel（CSV）に変換可能です。

トリプルパワーサプライ

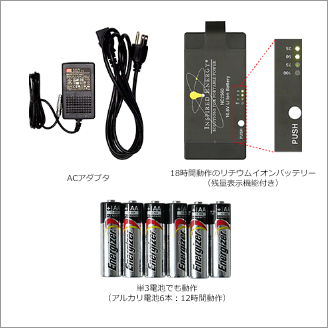

バッテリー(18時間動作)とAC電源に加え、乾電池(12j時間動作)にも対応。万一のバッテリー切れにも安心です。

IP65の防塵・防滴性能と5年保証

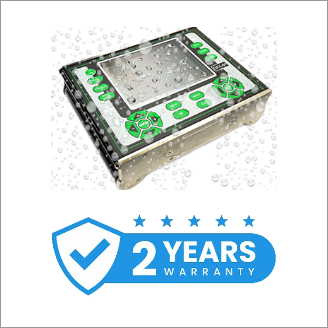

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の2年保証。悪環境でも安心して使用できます。

第6世代の超音波ボルト軸力計
30年に渡り蓄積したノウハウ・技術を搭載
わずかな軸力の違いを確実に測定

用途

重要締結部の軸力管理

トルク法や角度法に比べ、高い精度でボルトを締結できます。風車や発電所の重要部の締付け管理に最適です。

トルクや角度の検証

組立ライン等の現場において締め付けの指針としているトルクや角度の妥当性を検証できます。

歪みゲージの代用

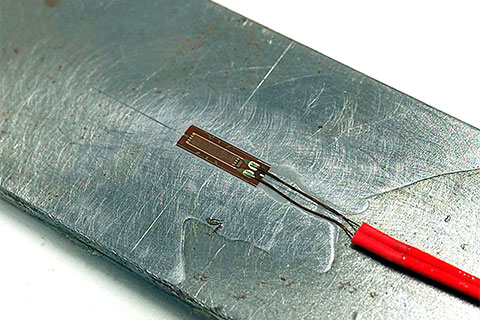

歪ゲージより少ない時間・金額で測定ができます。歪ゲージでは困難な細い径のボルト軸力も測定可能です。

軸力の経年変化

耐久試験や振動実験前後の短期の軸力変化から、数か月以上の長期の軸力の経年変化を測定できます。

各種締結手法の特徴

測定手法	超音波ボルト軸力計 (測伸法)	ひずみゲージ (ひずみ法)	角度法	トルクレンチ (トルク法)
外観
特徴	ボルトの伸びから軸力を測定する方法。最もバラツキが少なく正確。ボルト両端面の研磨が必要だが、ばね定数に影響を与えないため正確な軸力を測定できる。	ひずみから軸力を測定する方法。ゲージ接着のため、ばね定数に影響を与える加工が必要で精度は若干落ちる。連続的なデータ収集に適する。	着座してからのボルトを締める角度で締結を管理する手法。塑性域での締結に適し、自動車のエンジンなど高い精度を要求される箇所で利用されている。	最も広く使用されている締結管理手法。簡便に実施できる半面、摩擦を一定にすることが難しく、軸力のバラツキが大きい。
測定可能なボルトサイズ	径：M5以上全長：6mm以上	径：M6以上全長：15mm以上	すべてのボルト	すべてのボルト
精度	◎	○	○	△

価格・カタログ

価格

モデル	価格
MAXⅡJ	お問い合わせください

カタログ

PDFカタログデモ申し込み

仕様

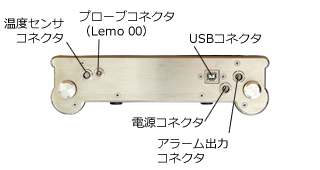

正面

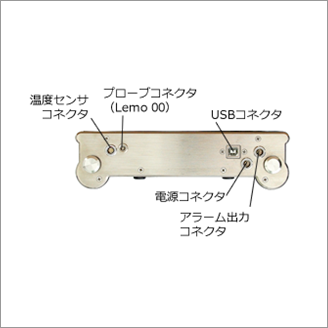

背面

上面

底面

測定範囲	5mm以上（径） 6mm～25,400mm（全長） ※ボルトの材質・形状、トランスデューサーの周波数・サイズにより異なります。
測定	軸力 / 伸び / 時間 / 応力 / ひずみ
表示分解能	0.001kN（軸力）/ 0.0001mm（伸び）
精度	±0.0003"
測定方式	パルス・エコー（P-E）/ エコー・エコー（E-E）/ エコー・エコー・エコー（E-EV）
波形表示	RF波形 / 半波整流
データ保存	内部メモリ：8GB、SDカード：最大64GB（波形、軸力、伸び、時間、応力、ひずみの各データを保持）
周波数	1.8MHz～19MHz
直線性	時間軸：±0.4%（FSW）振幅：±1%（FSH）アンプ精度：±1dB
パルス電圧	100 / 150 / 200 / 400V
パルス幅	スパイク / ノーマル / ワイド / HV SPK / HV THIN / HV WIDE / TB 10MHz / TB 5MHz / TB 2MHz / TB 1MHz / TB .5MHz
ダンピング	50 / 75 / 100 / 300 / 600 / 1500 ohms
寸法	216（W）× 165（H）× 70（D）mm
重量	2.0kg
表示寸法	320 × 240ピクセル
外部出力	USB、LEMO 5ピン（アラーム出力、アナログ出力、外部コントロール）
動作温度範囲	-10℃～60℃
IP等級	IP65
電源	AC100-240V リチウムイオンバッテリー（18時間動作）単3電池 × 6本（アルカリ電池使用時:12時間動作）
保証期間	2年（保証対象は本体のみ）
機能	オートセット機能、温度自動補正（温度センサー）
付属品	キャリングケース、トランスデューサーケーブル（3m＆L型0.3m）、カプラント（接触媒質）、ソフトウェア（PC接続ケーブル付き）、ACアダプター&専用バッテリー、取扱説明書、校正書類一式（校正証明書・検査成績書、トレーサビリティー）、保証書（2年）
