QC-5シリーズ 膜厚計 QC-5シリーズ

  1. HOME
  2. 製品情報
  3. 膜厚計
  4. 膜厚計 QC-5シリーズ

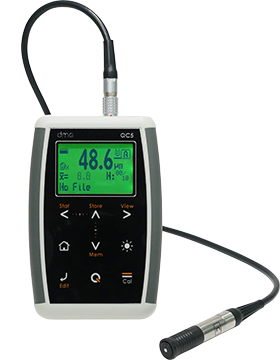

電磁膜厚計 QC-5F

電磁膜厚計 QC-5F

素地が鉄などの磁性金属上の塗膜を測定
高精度な測定を約束する9つの校正モードを搭載

測定範囲:0~5,000μm(標準プローブ:0~1,500μm)

精度:±1~3% +2μm *プローブにより異なる

表示:数値(最小、最大、平均、標準偏差)、グラフ

その他:データロガー(オプション)

渦流膜厚計 QC-5N

渦流膜厚計 QC-5N

素地がアルミ等の非磁性金属上の塗膜を測定
高精度な測定を約束する9つの校正モードを搭載

測定範囲:0~1,500μm

表示:数値(最小、最大、平均、標準偏差)、グラフ

機能:連続測定、アラーム、差厚測定、メニューロック

その他:データロガー(オプション)

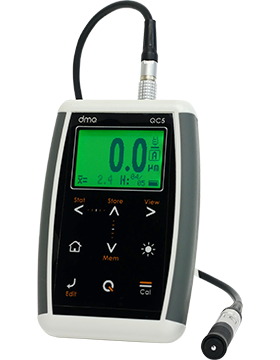

デュアル膜厚計 QC-5C

デュアル膜厚計 QC-5C

電磁・渦流の両方式を搭載したデュアル膜厚計
自動的に素地を判断し測定方式を設定

測定範囲:0~5,000μm(標準プローブ:0~1,500μm)

精度:±1~3% +2μm *プローブにより異なる

表示:数値(最小、最大、平均、標準偏差)、グラフ

その他:データロガー(オプション)

特徴

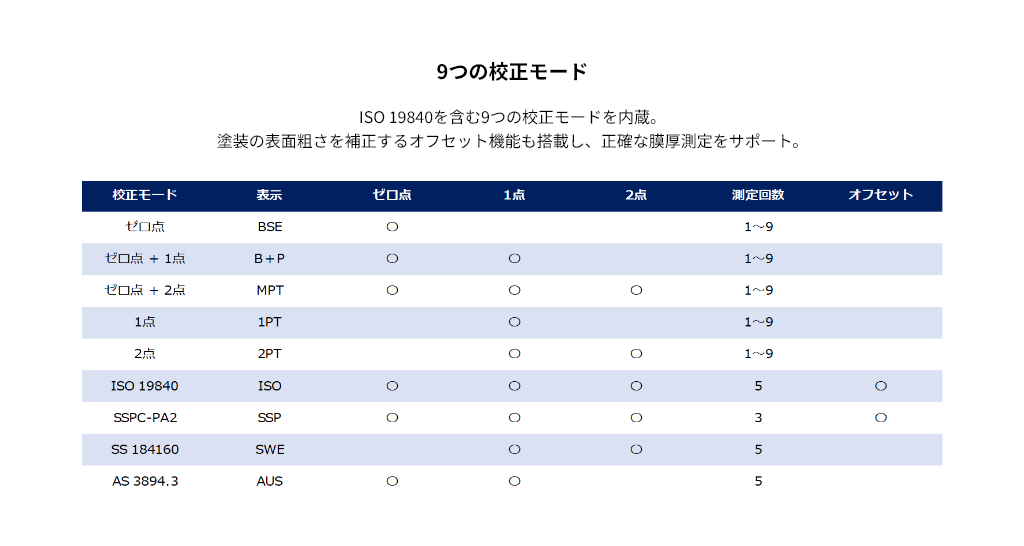

9つの校正モードを搭載9つの校正モードを搭載

9つの校正モードを搭載

ISO 19840に基く校正を含む9つの校正モードを搭載。正確な膜厚測定を約束します。

校正モード 表示 ゼロ点 1点 2点 測定回数 オフセット
ゼロ点 BSE 1~9
ゼロ点 + 1点 B+P 1~9
ゼロ点 + 2点 MPT 1~9
1点 1PT 1~9
2点 2PT 1~9
ISO 19840 ISO 5
SSPC-PA2 SSP 3
SS 184160 SWE 5
AS 3894.3 AUS 5
高分解能 & 広い測定範囲

高分解能 & 広い測定範囲

100μm未満は0.1μmの高分解能、5,000μm(5mm)までの広い測定範囲

多彩な表示機能

多彩な表示機能

測定値の表示に加え、最小・最大・平均値等の統計情報の表示と、グラフでの表示を用意しました。

プローブの自動認識 & 感度調整可能なキーパッド

プローブの自動認識 & 感度調整可能なキーパッド

接続したプローブを自動で認識し、最適な設定を自動で読み込みます。キーパッドには感度調整可能なタッチセンスパネルを採用ました。

校正・動作確認用のフォイル3枚とゼロベース試験片が付属

校正・動作確認用のフォイル3枚とゼロベース試験片が付属

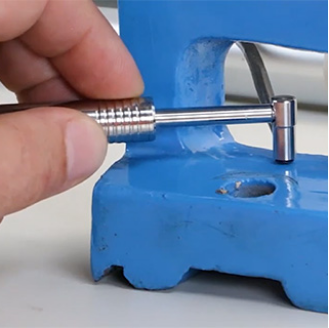

多様なプローブラインナップ

多様なプローブラインナップ

5,000μmまで測定可能な厚物用プローブ、45度や90度のアングルプローブなど、様々なプローブを用意しています。
詳細は下記の表をご確認ください。

各種規格に対応

各種規格に対応

JIS K 5600-1-7の規格をはじめ、ISO 2178、ASTM D1400などの海外規格にも適合します。
詳細は仕様をご確認ください。

QCS 201 / QCS 301 / QCS401 QCS 200
標準プローブ 0~1,500μm
標準プローブ 0~1,500μm
小径プローブ 0~750μm
小径プローブ 0~750μm
QCS 231 / QCS 331 / QCS 431 QCS 210
Vカット(凸面用)プローブ 0~1,500μm
Vカット(凸面用)プローブ 0~1,500μm
小径プローブ 90度 0~750μm
小径プローブ 90度 0~750μm
QCS 203 QCS 220
厚物用プローブ 0~5,000μm
厚物用プローブ 0~5,000μm
小径プローブ 45度 0~750μm
小径プローブ 45度 0~750μm
モデル 方式 タイプ 測定範囲 対応機種
QCS 201 電磁 標準(QC-5F) 0~1,500μm QC-5F
QCS 231 電磁 Vカット(凸面用) 0~1,500μm QC-5F
QCS 301 渦流 標準(QC-5N) 0~1,500μm QC-5N
QCS 331 渦流 Vカット(凸面用) 0~1,500μm QC-5N
QCS 401 電磁/渦流 標準(QC-5C) 0~1,500μm QC-5C
QCS 431 電磁/渦流 Vカット(凸面用) 0~1,500μm QC-5C
QCS 203 電磁 厚物用 0~5,000μm QC-5F / QC-5C
QCS 200 電磁 小径 ストレート 0~750μm QC-5F / QC-5C
QCS 210 電磁 小径 90度 0~750μm QC-5F / QC-5C
QCS 220 電磁 小径 45度 0~750μm QC-5F / QC-5C

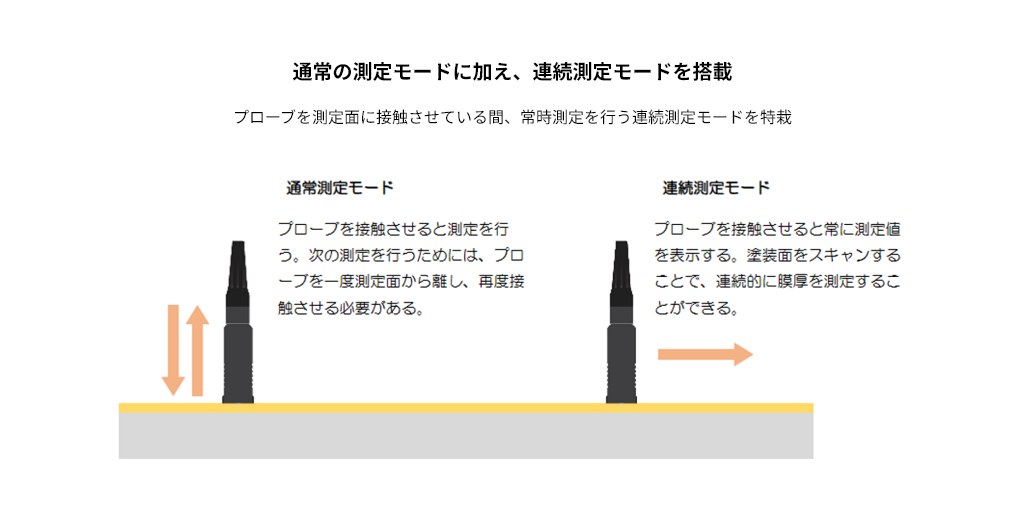

18時間もの長時間動作通常の測定モードに加え、連続測定モードを搭載

通常の測定モードに加え、連続測定モードを搭載

プローブを測定面に接触させている間、常時測定を行う連続測定モードを特栽

価格

モデル 価格
QC-5F 170,000円(税別)
QC-5N 180,000円(税別)
QC-5C 210,000円(税別)

※表は横にスクロールできます。

仕様

仕様

仕様

モデル・測定方式 QC-5F:電磁膜厚計 - 鉄等の磁性金属用
QC-5N:渦流膜厚計 - アルミ等の非鉄(非磁性)金属用
QC-5C:デュアル膜厚計 - 鉄・非鉄金属両用
測定範囲 0 ~ 1,500μm *標準プローブの測定範囲
精度 ±1 ~ 3% +2µm *プローブにより異なる
統計情報 測定数、最小値、最大値、平均値、範囲、標準偏差、変動率
ディスプレイ 128 × 64 ピクセル、LED バックライト(ON/OFF/AUTO)
寸法 78(W)× 117(H)× 24(D)mm
重量 約 200g(電池含む)
動作温度範囲 -10 ~ 50℃
電源 単 3 電池 2 本 約 100 時間動作
機能 グラフ表示、差厚表示、連続測定、カップリングチェック、アラーム
メニューロック、データロガー(オプション)
適合規格

QC-5F:JIS K5600-1-7、JIS H0401、JIS H8401、JIS H8501、JISH8641、
ISO 2178、ASTM D7091、ASTM E376、ASTM D1186

QC-5N:JIS K5600-1-7、JIS H8501、JISH8680-2、
ISO2360、ASTM D7091、ASTM E376、ASTM D1400、ASTM B244

QC-5C:電磁誘導式の場合、QC-5F参照
渦電流式の場合、QC-5N参照
