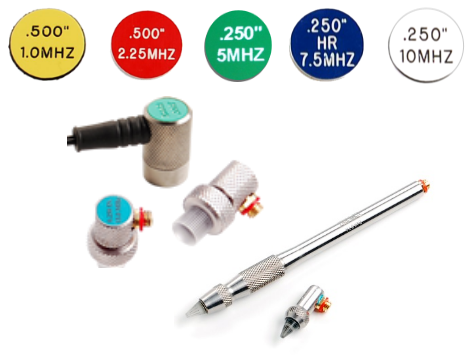

超音波厚さ計のトランスデューサー

選択について

超音波厚さ計は、測定箇所の片側にトランスデューサーと呼んでいるセンサーを接触させるだけで、厚さを測定することができる便利な装置です。トランスデューサーは、プローブや探触子とも呼ばれており、電気的な信号を超音波へ変換する役割と、超音波を電気的な信号に変換する役割を担っています。

周波数や径、形状や構造、使用する圧電素子の種類により、トランスデューサーには様々な種類があります。測定する材質、形状、目的に応じ、適切なトランスデューサー(ブローブ・探触子)を選択することが超音波厚さ測定には求められます。不適切なトランスデューサーを使用すると、測定することができない場合や誤った数値が表示されることがあります。

アクセサリー

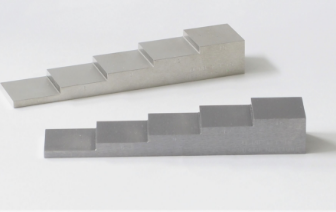

対比試験片

対比試験片

超音波厚さ測定用の対比試験片です。
厚さ計の校正や性能確認に使用します。
特注での製作も可能です。
お問い合わせください。

配管測定用冶具

配管測定用冶具

配管・パイプに対して、常に一定の角度・向きでトランスデューサーをあてることができるため、誰が測定しても正確な厚さが測定できます。

価格(税別):34,000円
※二振動子探触子φ12mmおよびφ9mm専用です。

配管測定用冶具

カプラント(接触媒質)

カプラント(接触媒質)

ULTRA SoniX™
(ウルトラソニックス)

標準タイプ
容量:120ml×4本セット
価格(税別):13,000円

Echo Z+™
(エコーゼット+)

高性能タイプ
容量:120ml×1本
価格(税別):21,000円

EchoPure™
(エコーピュア)

薄物・精密検査用厚さ計、軸力計用
容量:120ml×4本セット
価格(税別):17,000円

VersaSonic®
(バーサソニック)

高温(-23~398℃)測定用
容量:60ml×2本セット
価格(税別):16,000円

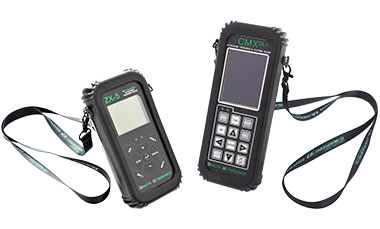

ラバーケース

ラバーケース

本体を保護するラバーケースです。背面にはスタンドが付いています。

ラバーケース(S)

対象機種:ZXシリーズ、PZXシリーズ、PR-9
価格(税別):18,000円

ラバーケース(L)

対象機種:MVX、CMXシリーズ、PVX、HPX DL+
価格(税別):20,000円

インスツルメンツケース(ソフトケース)

インスツルメンツケース(ソフトケース)

本体を保護するソフトケースです。傷、埃、汚れから本体を守ります。

インスツルメンツケース(S)

対象機種:ZXシリーズ、PZXシリーズ、PR-9
価格(税別):12,000円

インスツルメンツケース(L)

対象機種:MVX、CMXシリーズ、PVX、HPX DL+
価格(税別):18,000円

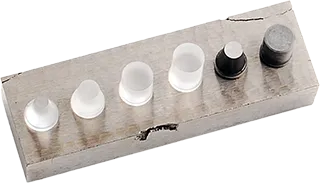

ディレイラインチップ(遅延材)

ディレイラインチップ(遅延材)

通常測定用(材質:アクリル)

φ7mm(1/4")× L 9mm(3/8") 価格(税別):5,000円
φ7mm(1/4")× L12mm(1/2") 価格(税別):5,000円

プラスチック測定用 (材質:グラファイト)

φ7mm(1/4")× L 9mm(3/8") 価格(税別):10,000円

ペンシル型トランスデューサー用 (材質:アクリル)

φ2mm(1/16")× L 11mm(0.45") 価格(税別):13,000円
φ4mm(1/8")× L 11mm(0.45") 価格(税別):13,000円

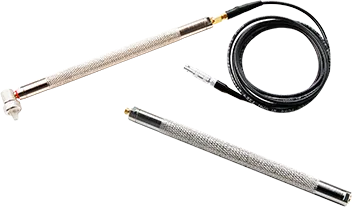

延長治具

延長治具

一振動子トランスデューサー(マイクロドット)専用の延長治具です。 延長治具を使用することで、トランスデューサーが届かない箇所も測定することができます。

価格(税別):48,000円

ペン型トランスデューサー用アタッチメント(PENCIL V-BLOCK)

ペン型トランスデューサー用アタッチメント(PENCIL V-BLOCK)

高圧ガス配管や小径パイプを常に垂直にトランスデューサーをあてることができるため、不慣れな方でも安易に厚さが測定できます。

価格(税別):40,000円
※ペン型トランスデューサー
TT-SD10-116P&TT-SD15-116P専用です。
