鋳抜きピン（コアピン）の厚さ測定

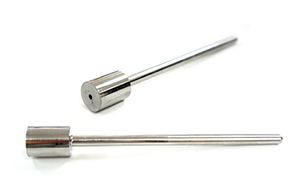

鋳抜きピン（コアピン）は、鋳造品に穴を作るためのピンのことで、耐久性が要求される重要な金型部品の一つです。

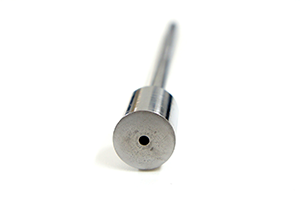

鋳抜きピン（コアピン）の内部には冷却穴がありますが、この穴が偏肉していると、冷却時の温度差が大きくなり、耐久性が著しく低下してしまいます。このため、鋳抜きピンの偏肉の管理は非常に重要です。
超音波厚さ計を用いることで、冷却穴の偏肉を簡単に測定することができます。ダコタ・ジャパンの超音波厚さ計は、射抜きピン製造時の偏肉検査で豊富な実績があります。

測定方法

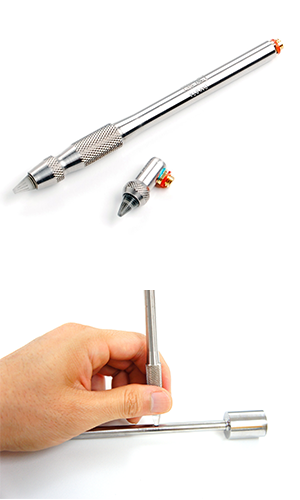

鋳抜きピンの厚さ測定は、分解能に優れた精密検査用のＡスコープ表示付き超音波厚さ計PVXと、先端が細いペン型のトランスデューサー（プローブ・探触子）の組み合わせで測定します。

ペン型トランスデューサーは、先端径が細いため、測定面に垂直に接触させることが難く、このため、Aスコープ（波形・エコー）で垂直に接触していることを確認しながら、測定を行います。

下図（a）のように垂直に接触していない場合、材料の反対面に反射した底面エコーを受信することができません。このため、厚さ計本体のディスプレイにはエコーが表示されず、厚さを測定することができません。

一方、下図（b）のように垂直に接触している場合は、エコーを受信することができるため、ディスプレイには底面エコー（波形）が現れ、厚さが表示されます。

測定方法

ピンの周方向に90度毎、4点測定を行います。一般的にはピンの中央から先端部分の任意の箇所を、周方向に4点測定することで偏肉状況を把握することができます。

測定方法

鋳抜きピンの外径が20mm以上の場合は、ZXシリーズと7.5MHzの高精度・薄物用のトランスデューサーの組み合わせでも測定が可能です。
ZXシリーズでの円筒状の測定方法は、管材（配管・パイプ）の厚さ測定をご確認ください。

管材（配管・パイプ）

動画

鋳抜きピン（コアピン）の測定 PVX

対応トランスデューサー

周波数	径	種別	探触子	対応機種	部品番号
10MHz	2mm	ペン型遅延材付き	一振動子	PVX	TT-SD10-116P
10MHz	2mm	ペン型/ショートタイプ遅延材付き	一振動子	PVX	TT-SD10-116PR
15MHz	2mm	ペン型遅延材付き	一振動子	PVX	TT-SD15-116P
