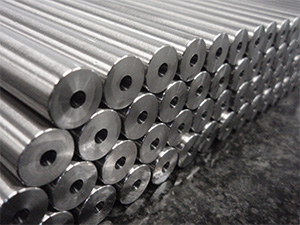

深穴加工の偏心検査 Application Notes - Thickness Measurement

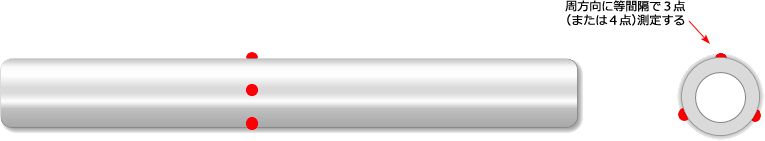

金属棒材の外径が20mm以上の場合は、ZXシリーズと7.5MHzの高精度・薄物用のトランスデューサー（プローブ・探触子）の組み合わせで測定を行います。測定方法は管材と同じです。管材の1回測定方法または2回測定方法で測定します。管材の測定方法は以下をご覧ください。

管材（配管・パイプ）

外径が20mm未満の場合には、分解能に優れた精密検査用の超音波厚さ計PVXと先端が細いペン型のトランスデューサーの組み合わせて測定を行います。測定方法は「小径配管・パイプ」の測定をご覧ください。

小径配管・パイプ

棒材以外に、平角棒でも超音波厚さ計を使用した偏心の確認を行うことができます。

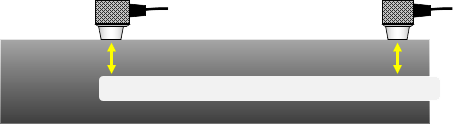

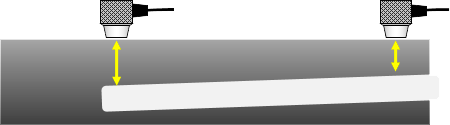

平角棒の偏心の確認では、加工穴の始端付近と終端付近のそれぞれの表面から加工穴までの距離を、超音波厚さ計で測定します。この時、加工穴の始端と終端での測定値が同じであれば、偏心なく穴が加工されていると判断できます。始端付近と終端付近で加工穴までの距離が異なる場合は、偏心が生じています。
