超音波探傷器 DFX-7

超音波探傷器 DFX-7

最先端のテクノロジーを凝縮した超音波探傷器
わずか400gのボディーに必要な機能をすべて搭載
厚さ計ソフトウェアを標準搭載

測定範囲:0~25,000mm(鋼中)

表示分解能:0.001mm / 0.01mm

機能:DAC、TCG、AWS、DGS/AVG、曲面補正機能

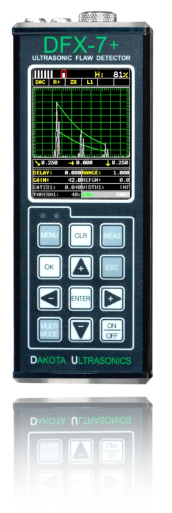

超音波探傷器 DFX-7+

超音波探傷器 DFX-7+

DFX-7のハイパフォーマンスモデル
狭帯域フィルター(2MHz、5MHz、10MHz)を搭載
わずか400gのボディーに必要な機能をすべて搭載

測定範囲:0~25,000mm(鋼中)

表示分解能:0.001mm / 0.01mm

フィルター:2MHz、5MHz、10MHz、ワイド(1.8~19MHz)

機能:DAC、TCG、AWS、DGS/AVG、曲面補正機能

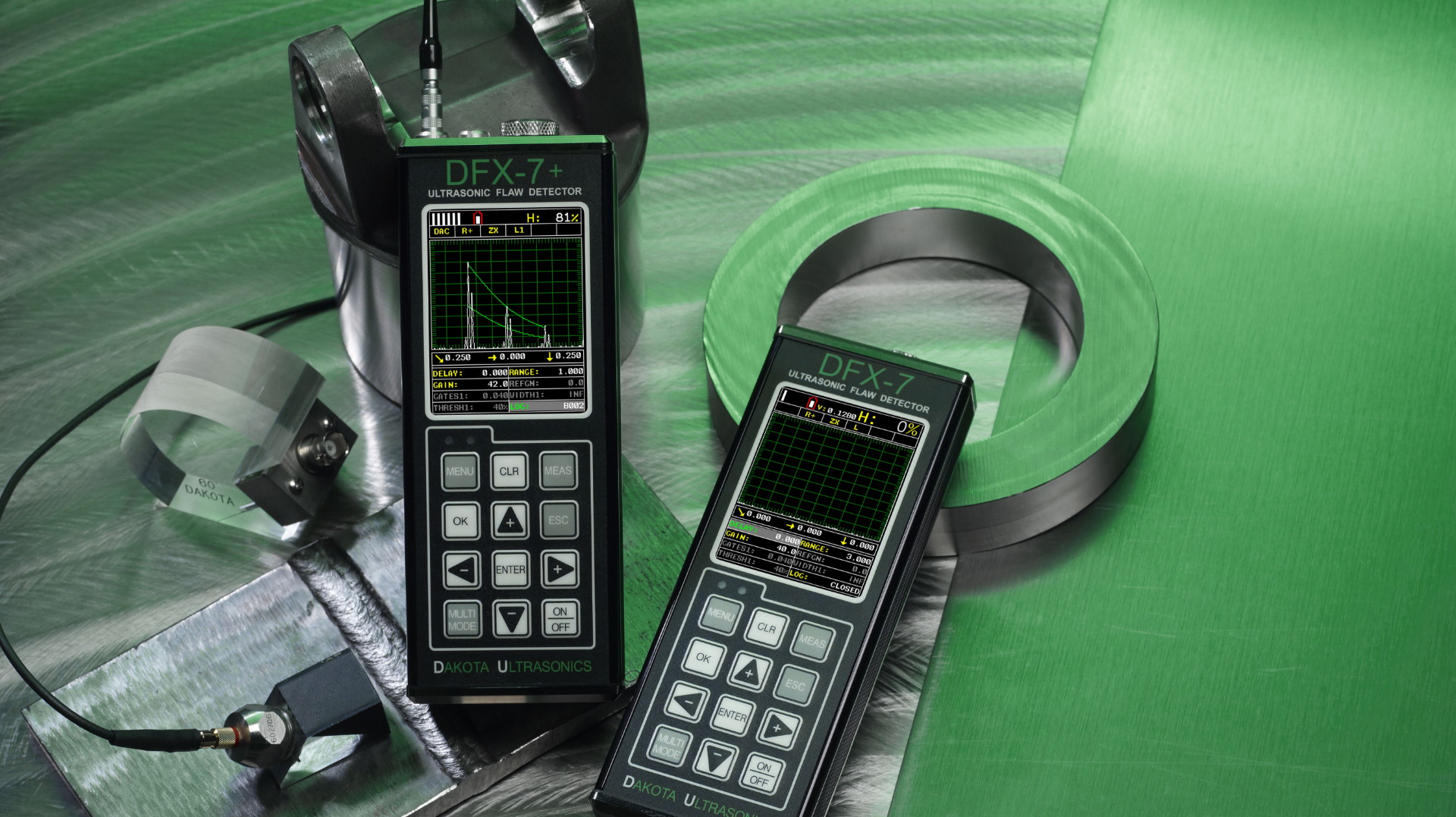

特徴

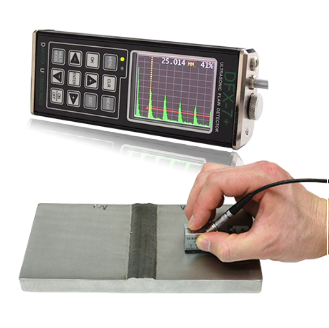

DFX-7シリーズは、わずか400gのコンパクトなボディーに最先端のテクノロジーを搭載した革新的な超音波探傷器です。片手での操作が可能なため、狭い場所や高所など従来の超音波探傷器では使用が困難な場所でも、快適に使用することができます。

0~25,000mm(鋼中)の測定範囲、0.001mmの超高分解能等の優れた基本性能に加え、DAC(距離振幅特性曲線)、TCG、AWS、DGS/AVG、曲面補正機能などの探傷機能を搭載、また超音波厚さ計の最上位モデル「CMX DL+」のすべての機能を標準搭載しています。

4GBの大容量メモリを内蔵、測定データは付属のソフトウェアで簡単にPCに転送・表示することができます。モバイルバッテリーやパソコンのUSBコネクタからの給電にも対応しました。

今までにない小型化と軽量化(約400g)を実現

今までにない小型化と軽量化
(約400g)を実現

小型・軽量のため高所や狭い場所など、従来の探傷器では使用が困難な場所でも測定可能

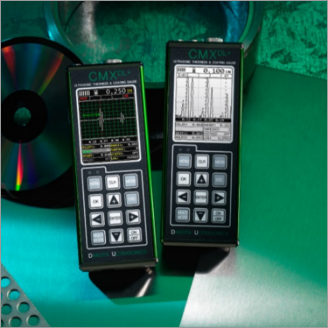

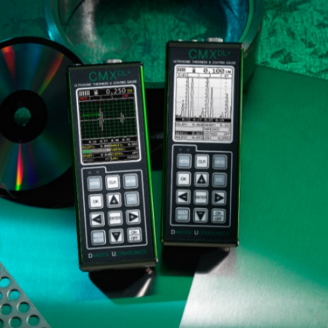

超音波厚さ計最上位機種
「CMX DL+」のすべての機能を標準搭載

複雑な設定不要で、高性能な超音波厚さ計としてすぐに使用可能

高精度での測定を約束する、0.001mm表示の高分解能測定モード

高精度での測定を約束する、0.001mm表示の
高分解能測定モード

0.001mm表示の高分解能モードにより、ビーム路程(厚さ)の僅かな違いを確実に検出

超音波探傷に必要な機能をすべて標準搭載

超音波探傷に必要な機能をすべて標準搭載

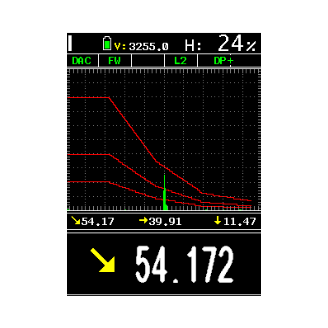

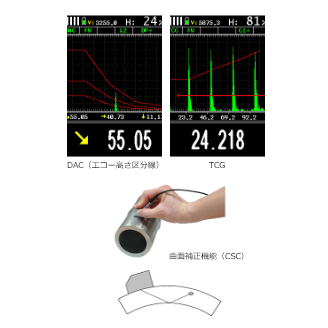

DAC(距離振幅特性曲線)、TCG、DGS/AVG、AWS、および配管等の曲率の誤差を補正する曲面補正機能(CSC)を搭載

Aスコープを全画面に表示するランドスケープ(横)表示

Aスコープを全画面に表示する
ランドスケープ(横)表示

FX-7に狭帯域フィルターを追加したハイパフォーマンスモデル

DFX-7に狭帯域フィルターを追加したハイパフォーマンスモデル
(DFX-7+)

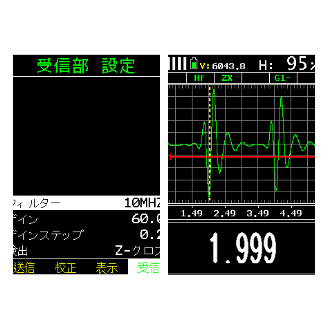

3種類の狭帯域フィルター(2MHz、5MHz、10MHz)を搭載し、より精緻な測定が可能です。

4GBの大容量データロガー

4GBの大容量データロガー

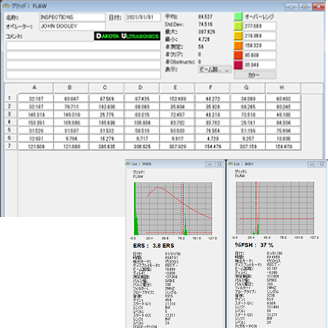

USBケーブルでPCに接続し、保存した測定データを閲覧できます。測定値はExcel(CSV)に変換可能です。

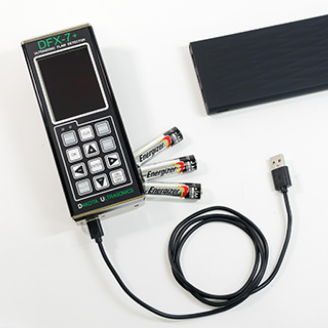

USB給電に対応

USB給電に対応

単3電池に加え、モバイルバッテリーやUSB充電器、PCのUSBからの給電が可能

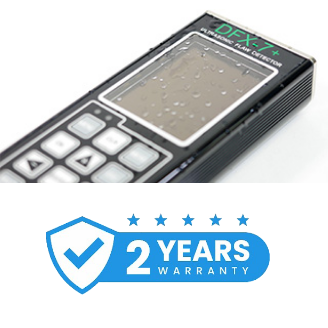

IP65の防塵・防滴性能と2年保証

IP65の防塵・防滴性能と2年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の2年間保証。

価格

モデル 機種名 価格
FX70-DL DFX-7 740,000円(税別)
FX71-DL DFX-7+ 770,000円(税別)

※表は横にスクロールできます。

仕様

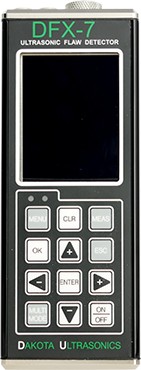

正面
仕様

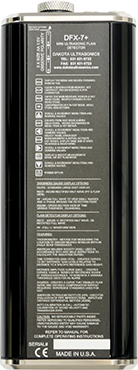

背面
仕様

上面
仕様

底面
仕様

仕様

測定範囲

0~25,000mm(鋼中)

音速範囲

256~16,000m/秒

ゼロオフセット

0~994.60us

ディレイ

0~3,250mm(鋼中)

ゲイン

0~110dB

探傷モード

一振動子探触子、二振動子探触子

パルス繰り返し周波数

8、16、32、66、125、250、333、1,000、2,000Hz

パルス電圧

100、150、200V

パルス幅

40ns(スパイク)、80ns(ノーマル)、400ns(ワイド)

ダンピング

50、75、100、300、600、1,500ohms

周波数帯域

広帯域:ワイド(1.8MHz~19MHz、-3dB)

*狭帯域:2MHz、5MHz、10MHz ※DFX-7+のみ

直線性

時間軸:±0.4%(FSW)、振幅:±1%(FSH)、アンプ精度:±1dB

測定項目

ビーム路程・厚さ、深さ、距離、振幅

ゲート

探傷器:2ゲート、厚さ計:3ゲート

エコー

全波・正半波・負半波・RF

検出

フランク、ピーク、ゼロクロス

単位

mm(標準モード:0.01mm、高分解能モード:0.001mm)
inch(標準モード:0.001""、高分解能モード:0.0001"")

その他機能

DAC(距離振幅特性曲線)、TCG、AVG/DGS、AWS、曲面補正機能(CSC)
厚さ計モード

プローブコネクタ

LEMO 00(レモ小)× 2

外部インターフェース

USB Type-C

データメモリ

データ件数:8,000件(測定値、波形、測定条件を保存)、メモリ容量:4GB

ディスプレイ

320 × 240 ピクセル

動作温度

-10~60℃

言語

日本語、英語

IP等級

IP65(防塵・防滴)

電源

単3電池 × 3本(アルカリ電池使用時:12時間動作)、USB給電

寸法

63.5(W)× 165(H)× 31.5(D)mm

重量

397g

付属品

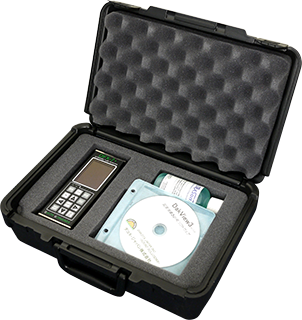

カプラント、USBケーブル、ソフトウェア、取扱説明書、校正証明書、保証書、キャリングケース

オプション

ラバーケース(L)

ラバーケース(L)
20,000円(税別)

カプラント

カプラント
12,000円(税別)〜
