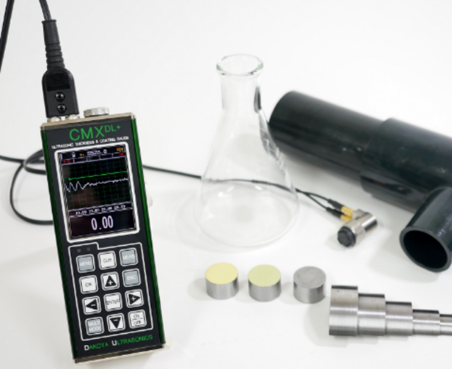

超音波厚さ計 CMX DL+ ver.2

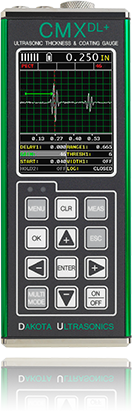

超音波厚さ計 CMX DL+ Ver.2

あらゆる機能を搭載したフラグシップモデル
高精度かつパワフルな最高の超音波厚さ計

測定範囲:
パルス・エコー:0.63mm~10,000mm(10m)
エコー・エコー:2.5mm~100mm
マルチ・エコー:2.5mm~50mm

機能:
A/Bスコープ表示、独立3ゲート、0.001mm分解能
GAIN SLOPE、膜厚測定、USB給電、4GBの内部メモリー他

IP65(防塵・防滴)、2年保証

特徴

CMX DL+は、MVXとCMX DLのすべての機能を搭載、さらに0.001mm分解能と10mの測定範囲を実現した超音波厚さ計のフラグシップモデルです。

A/Bスコープ表示、独立3ゲート、自動温度補正、スキャンモード(高速サンプリング&最小値・最大値ホールド機能)など様々な機能を搭載しています。また、感度低下を伝播時間をもとに補正する新機能のGAIN SLOPE(TDG)により、厚物やFRP・ゴム等の高減衰材も今まで以上に正確な測定が可能になりました。

パルス・エコーモード(厚さ測定、腐食・減肉検査)、エコー・エコーモード(塗膜上からの母材厚さ測定)に加え、膜厚測定モードを搭載しており、肉厚と膜厚を同時に測定することも可能です。
4GBのデータロガーを内蔵しており、測定データは付属のソフトウェアで簡単にPCに転送・表示することができます。

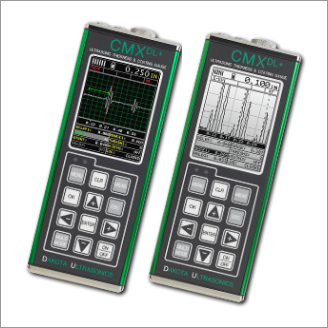

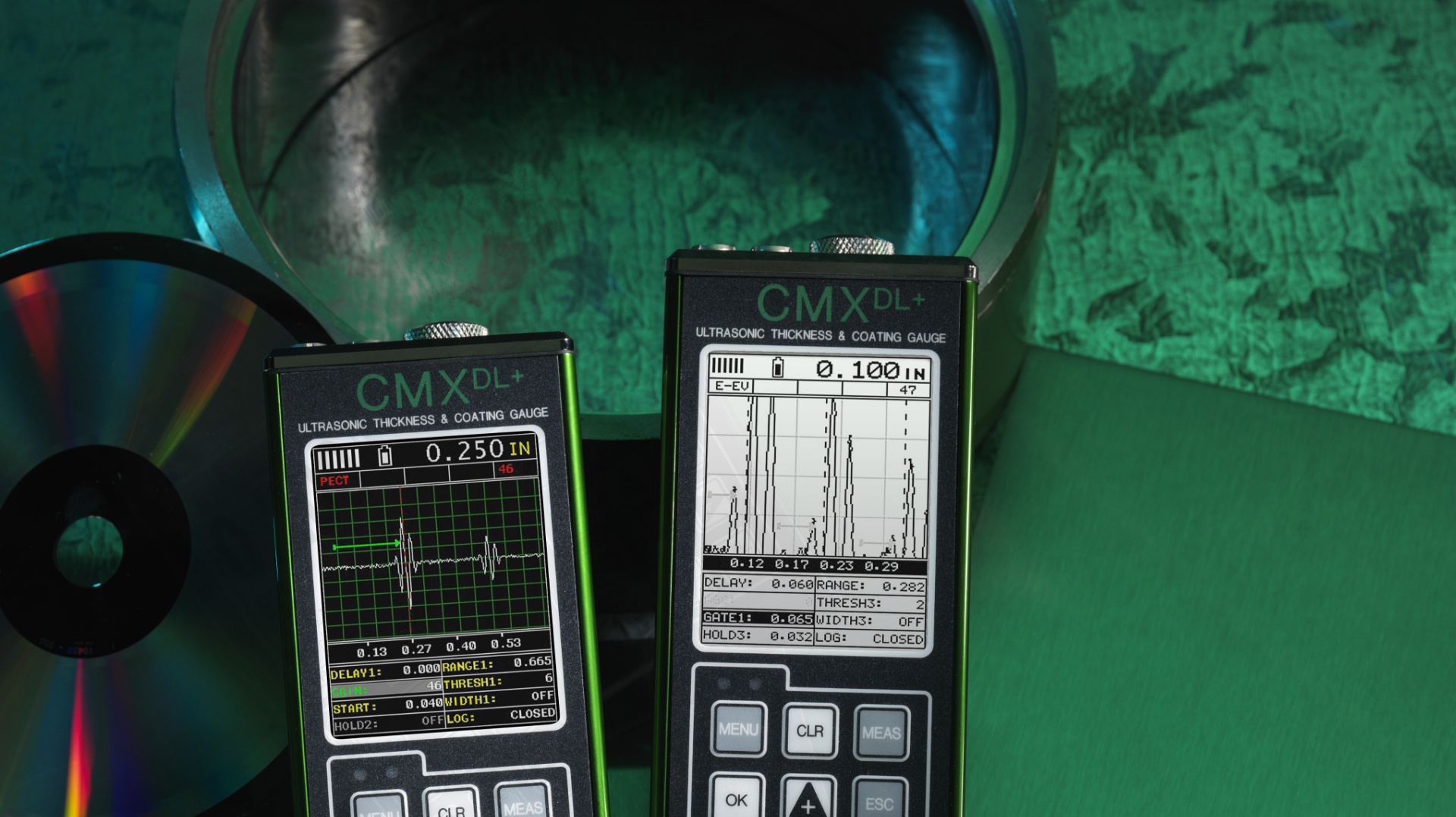

有機ELディスプレイ(OLED)搭載のカラーモデルと、モノクロディスプレイの2タイプ

有機ELディスプレイ(OLED)搭載のカラーモデルと、モノクロディスプレイの2タイプ

視認性に優れたカラーモデルと、直射日光でも見やすく電池の持ちに優れたモノクロモデルの2タイプをラインナップしました。

Aスコープ(RF、半波整流)とBスコープ表示

超音波波形を表示するAスコープと材料の断面映像を表示するBスコープを搭載しました。

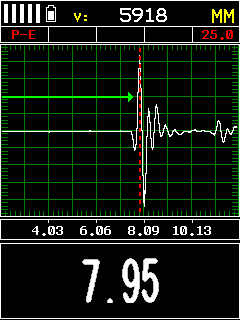

  • Aスコープ(RF)
    Aスコープ(RF)
  • Aスコープ(半波整流)
    Aスコープ(半波整流)

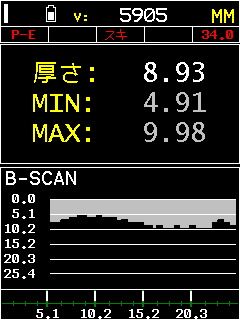

  • Bスコープ
    Bスコープ

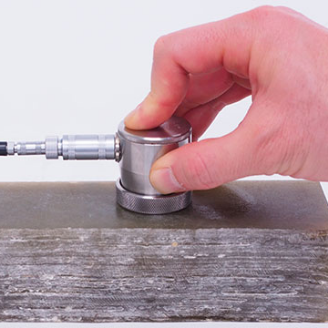

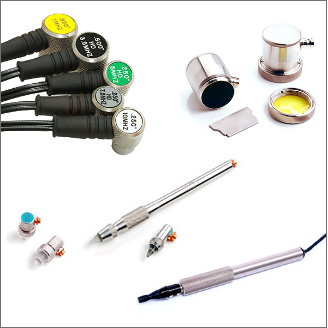

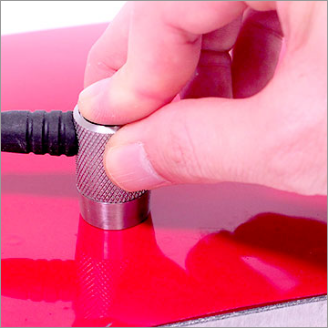

ニ振動子探触子だけでなく一振動子探触子にも対応

ニ振動子探触子だけでなく一振動子探触子にも対応

あらゆる用途に対応するため、様々な探触子が使用可能です。遅延材や保護膜付きの探触子にも対応します。

0.001mmの高分解能モード

0.001mmの高分解能モード

0.001mm(1μm)単位での厚さ測定が可能です。マルチエコーモードと併せて使用する事で、より信頼性の高い高精度の厚さ測定が可能です。

膜厚の測定も可能な画期的な超音波厚さ計

膜厚を測定する「膜厚測定モード」と膜厚と母材(素地)の厚さを同時に測定する「パルス・エコー+膜厚測定モード」を搭載

  • 膜厚測定モード
    膜厚測定モード

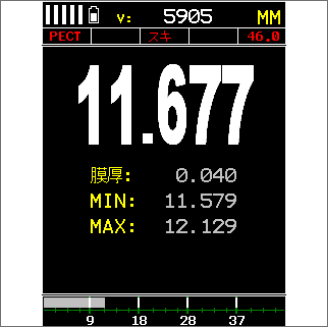

  • 膜厚と母材(素地)の同時測定モード
    膜厚と母材(素地)の同時測定モード

高減衰材や厚物の測定用に新規に開発した『GAIN SLOPE』

超音波の減衰を補正する『GAIN SLOPE』機能により底面エコーを確実に検出、一方で不要なノイズは低減します。

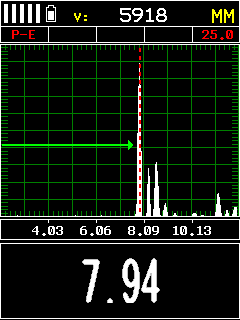

  • 従来
    従来

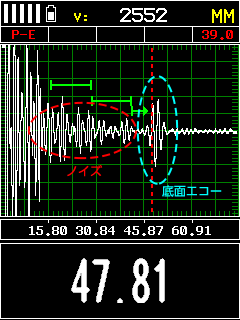

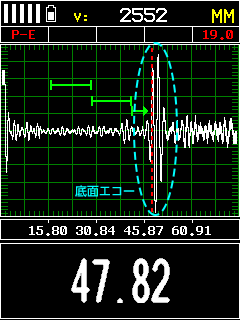

  • GAIN SLOPE機能
    GAIN SLOPE機能

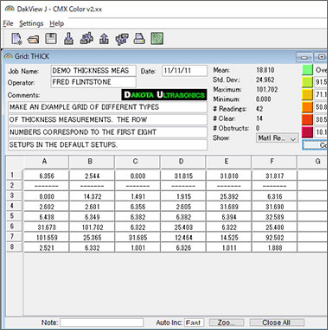

4GBの大容量データロガー

4GBの大容量データロガー
(DakView J )

USBケーブルでPCに接続し、保存した測定データを閲覧できます。測定値はExcel(CSV)に変換可能です。

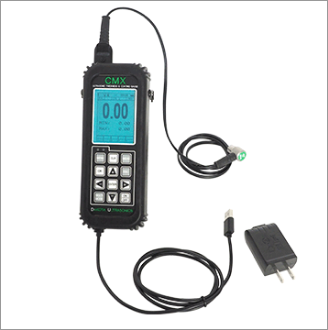

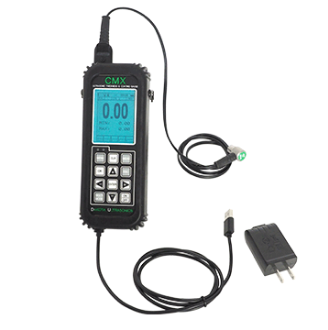

USB給電

USB給電

単3電池に加え、モバイルバッテリーやUSB充電器、PCのUSBから給電する事ができます。

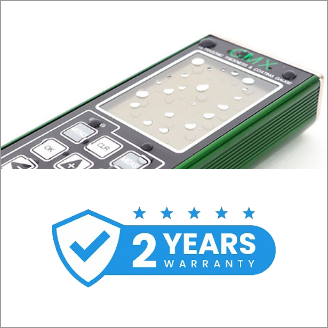

IP65の防塵・防滴性能と2年保証

IP65の防塵・防滴性能と2年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の2年間保証。(保証対象は本体のみ、トランスデューサー等は対象外)
*保証は本体のみ、トランスデューサー等は対象外

価格

モデル 機種名 価格
CMX2-DL CMX DL+ 620,000円(税別)
CMX3-DL CMX DL+ Color 660,000円(税別)

※表は横にスクロールできます。

仕様

仕様

仕様

測定範囲

パルス・エコー・モード:0.63~10,000mm
パルス・エコー + 膜厚測定モード:母材0.80~10,000mm、膜厚0.01~2.54mm
パルス・エコー + 温度補正モード:0.63~10,000mm
エコー・エコー・モード:2.54~100mm
マルチ・エコー・モード:2.54~50mm
膜厚測定モード:0.013~2.54mm
※測定範囲は、材質およびトランスデューサーにより異なります。

測定単位

mm / inch

表示分解能

0.01mm / 0.001mm(1,000mm以上測定時は0.01mm、10,000mm以上測定時は0.1mm分解能)

音速測定範囲

310~18,542m/秒

測定モード

P-E:パルス・エコー(厚さ、腐食・減肉測定)
PECT:パルス・エコー + 膜厚 (厚さ、腐食・減肉測定、膜厚測定)
PETP:パルス・エコー + 温度補正 (厚さ、腐食・減肉測定)
E-E:エコー・エコー(塗膜上からの母材測定)
CT:膜厚(膜厚測定)

表示

Aスコープ(RF、半波整流) / Bスコープ / 数値

ゲート

独立3ゲート

探触子

一振動子探触子 / 二振動子探触子

周波数

1MHz~20MHz

PRF

250Hz(最大)

パルス電圧

100 / 150 / 200V

パルス幅

スパイク / ノーマル / ワイド

ダンピング

50 / 75 / 100 / 300 / 600 / 1,500Ω

画面更新

カラーモデル:60回/秒、モノクロモデル:25回/秒

マテリアルリスト

38件

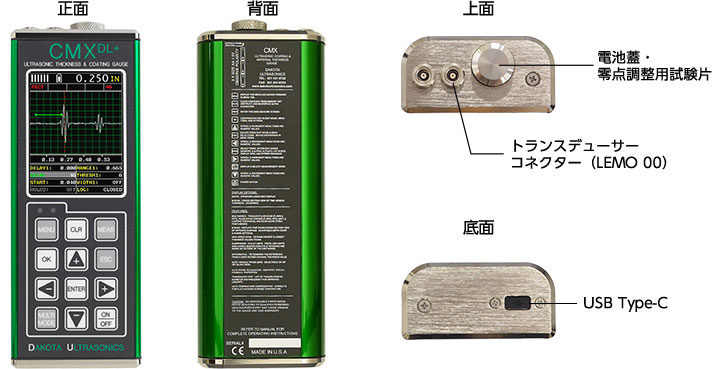

寸法

64(W)× 165(L)× 32(D)mm

重量

約383g(電池含む)

PC接続

USB Type-C

動作温度範囲

-10℃~60℃

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池3本(カラーモデル:12時間、モノクロモデル:35時間動作)、USB給電

保証期間

2年(保証対象は本体のみ)

機能

カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト、マテリアルリスト(38件)

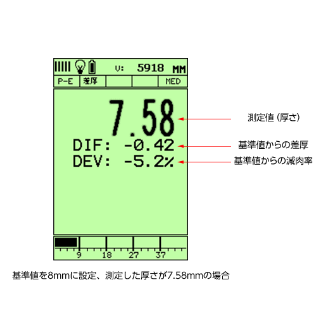

1点・2点校正、自動零点調整、Vパス補正、アラームモード、差厚測定モード、 感度調整、スキャンモード(最小・最大値ホールド)
トランスデューサー自動認識、セットアップ(64件)、画面キャプチャ、GAIN SLOPE(TDG)、データロガー(4GB)

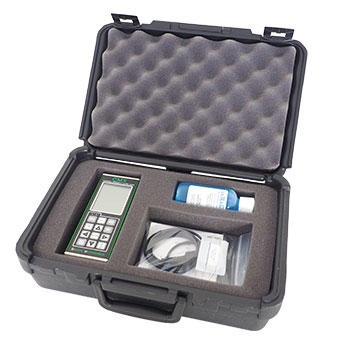

付属品

キャリングケース、カプラント(接触媒質)、取扱説明書、ソフトウェア
PC接続ケーブル、校正証明書、保証書

機能比較

機能 CMX CMX DL CMX DL+
測定範囲 パルス・エコー 0.63~1,000mm(1m) 0.63~10,000mm(10m)
測定範囲 エコー・エコー 2.54~50mm 2.54~100mm
測定範囲 マルチ・エコー 2.54~50mm
分解能 0.01mm 0.01mm 0.001mm / 0.001mm
探触子 ニ振動子探触子 ニ振動子探触子 一振動子探触子 / 二振動子探触子
アラームモード
差厚測定モード
画面キャプチャ
セットアップ 64件 64件 64件
USB給電
データロガー 4GB 4GB
Aスコープ
Bスコープ
パルス電圧 150V 150V 100 / 150 / 200V
パルス幅 スパイク / ノーマル / ワイド
ダンピング 50/75/100/300/600/1,500Ω
GAIN SLOPE

※表は横にスクロールできます。

オプション

ラバーケース(L)

ラバーケース(L)

カプラント

カプラント

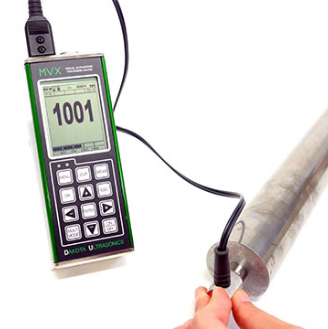

配管測定用冶具

配管測定用冶具

対比試験片

対比試験片

その他のオプションはこちら

トランスデューサー

CMX DL+の標準トランスデューサーは、「TT-D5-14CT」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

標準タイプ

周波数 主な測定材料 種別 部品番号
1.0 MHz 鋳鉄、ゴム、FRP、プラスチック(ポリエチレン等) 18mm TT-D1-12
1.0 MHz 鋳鉄、ゴム、FRP、プラスチック(ポリエチレン等) 18mm コンポジット TT-D1-12CPZT
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 12mm TT-D2-14
3.5 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 18mm コーティング TT-D3-12CT
5.0 MHz 鉄、ガラス、プラスチック 18mm コーティング TT-D5-12CT
5.0 MHz 鉄、ガラス、プラスチック 12mm コーティング TT-D5-14CT
5.0 MHz 鉄、ガラス、プラスチック 9mm コーティング 湾曲部用 TT-D5-316CT
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm コーティング TT-D7-14CT
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm コーティング 湾曲部用 TT-D7-316CT
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 18mm TT-D10-12
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm TT-D10-14
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D10-316

※一振動子探触子も使用可能です。

※表は横にスクロールできます。

特殊タイプ

径18mm

径18mm

径12mm

径12mm

水中測定用15m

水中測定用15m

高温測定用

高温測定用

周波数 主な測定材料 種別 部品番号
2.25 MHz 鉄、鋳鉄、プラスチック 18mm 高温用(~340℃) TT-D2-12HT
5.0 MHz 鉄、アルミニウム、ステンレス、プラスチック 12mm 高温用(~340℃) ハイダンプ TT-D5-14HTHD
5.0 MHz 鉄、アルミニウム、ステンレス、プラスチック 18mm 高温用(~340℃) ハイダンプ TT-D5-12HTHD
5.0 MHz 鉄、アルミニウム、ステンレス、プラスチック 18mm 高温用(~480℃) TT-D5-12HHT
5.0 MHz 鉄、ステンレス 18mm 水中測定用 ケーブル長15m TT-D5-12WP15
