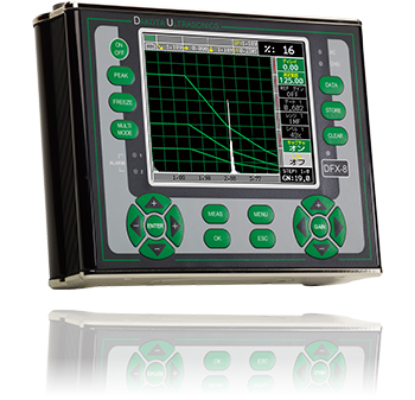

超音波探傷器 DFX-8

超音波探傷器 DFX-8

超音波探傷に必要な機能をすべて搭載
AC電源とバッテリーに加え、単3乾電池でも動作
超音波厚さ計ソフトウェアを標準搭載

測定範囲:0~30,000mm(鋼中)

表示分解能:0.001mm / 0.01mm

機能:DAC、TCG、AWS、DGS/AVG、曲面補正機能

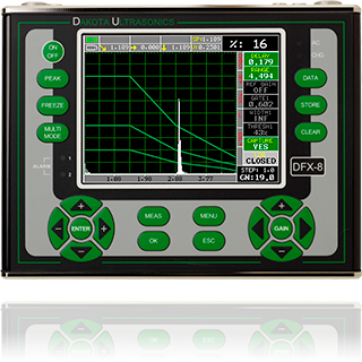

超音波探傷器 DFX-8+

超音波探傷器 DFX-8+

超音波探傷器のフラグシップモデル
パワフルな400Vのトーンバースト搭載
外部コントロールにより自動検査にも対応

測定範囲:0~30,000mm(鋼中)

表示分解能:0.001mm / 0.01mm

機能:DAC、TCG、AWS、DGS/AVG、曲面補正機能

その他:外部コントロール、インターフェースゲート(水浸探傷用)

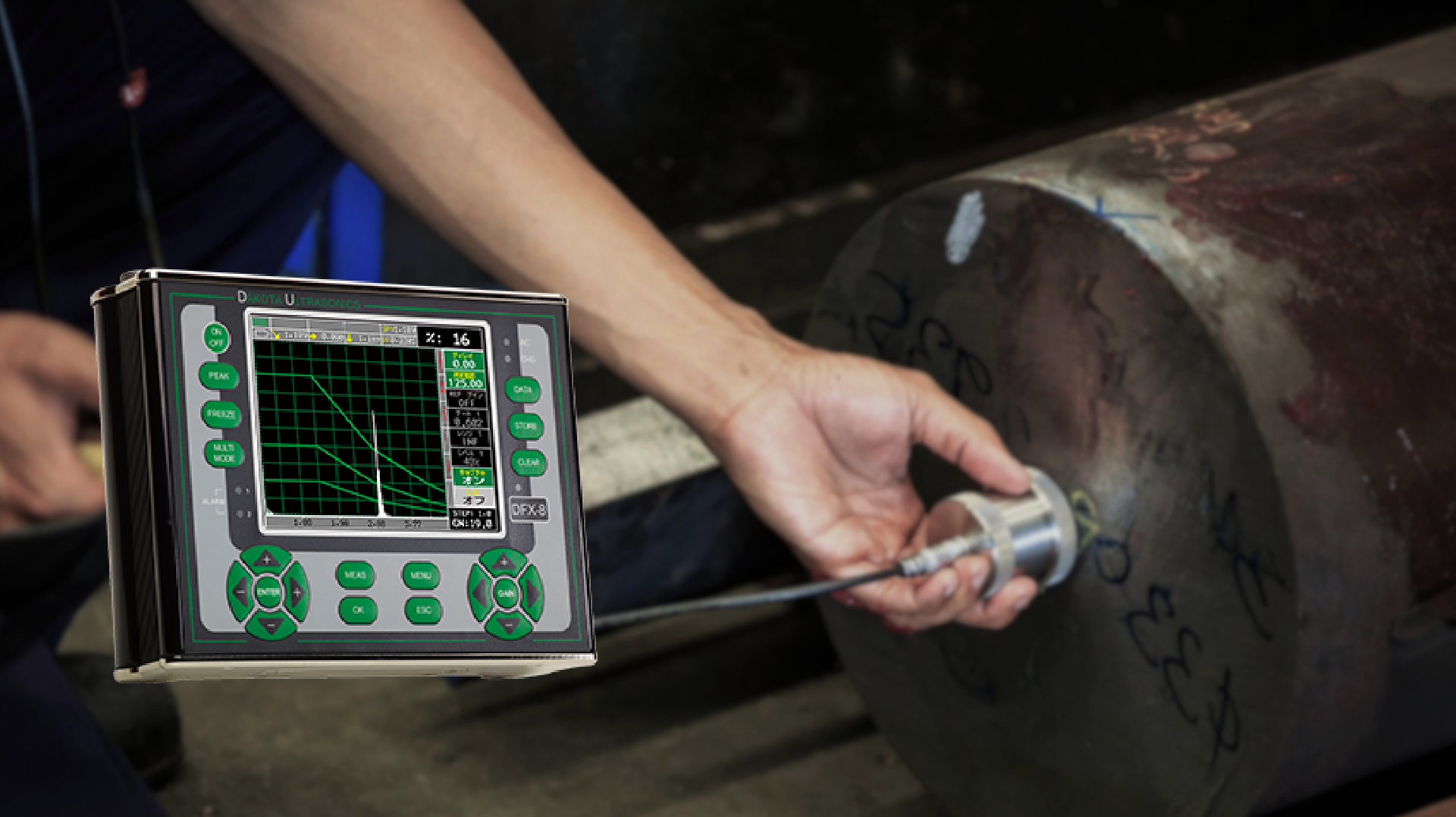

特徴

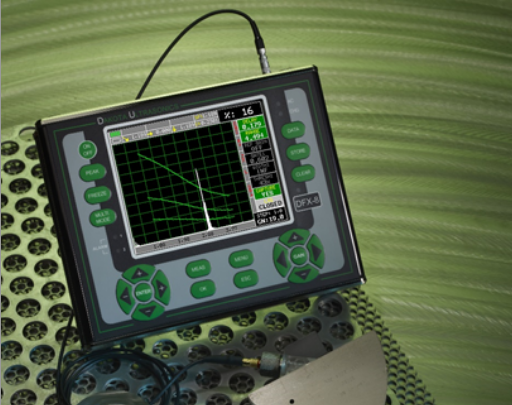

DFX-8シリーズは、溶接部の探傷から鋳物やFRP等の高減衰材、厚物の測定まで、幅広い用途で使用可能な高性能超音波探傷器です。

DAC(距離振幅特性曲線)、TCG、DGS/AVG、曲面補正機能(CSC)をはじめ、超音波探傷に必要な機能をすべて搭載しています。堅牢性に優れたアルミボディ、防塵・防滴対応(IP65準拠)、太陽光でも優れた視認性を実現するBlanview液晶ディスプレイにより、屋外でも安心して使用することができます。優れた省電力設計と大容量バッテリーにより18時間もの長時間動作を実現、また万一の際に備え、乾電池での動作にも対応しました。

DFX-8シリーズは、様々な用途で使用可能な汎用性に優れた高性能超音波探傷器です。

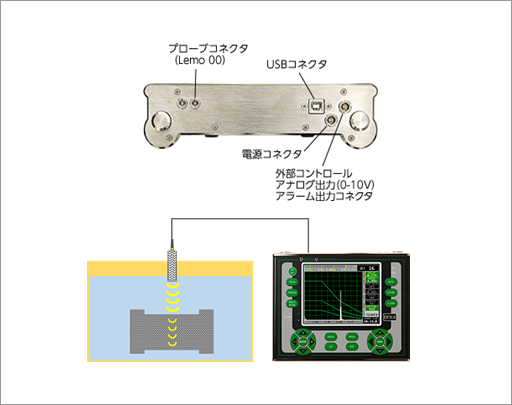

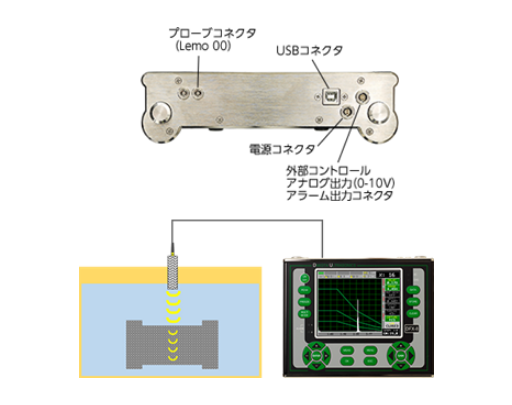

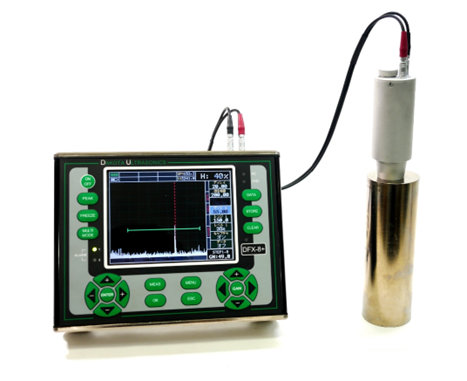

拡張性に優れた外部入出力機能と水浸探傷モードに対応

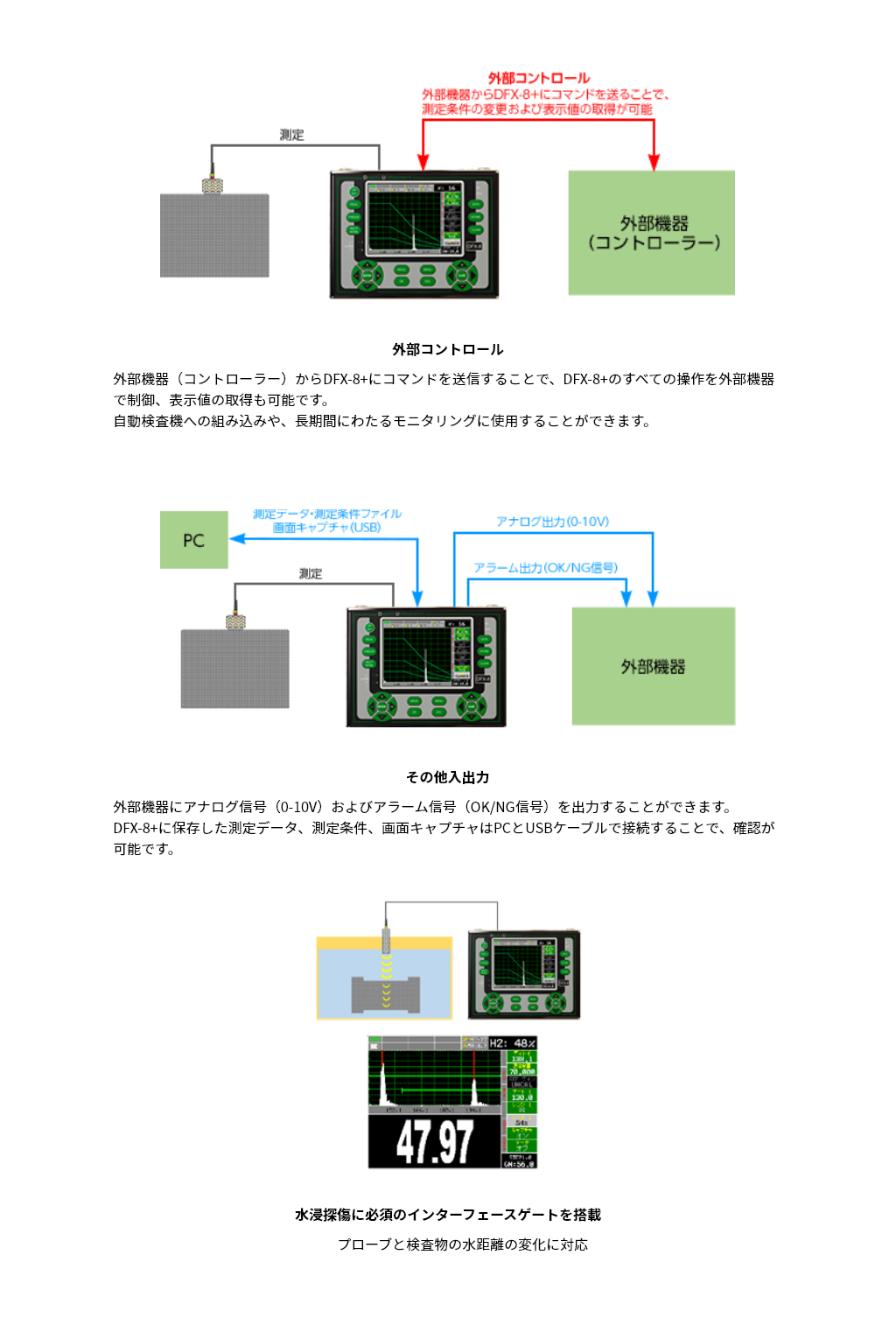

自動検査機への組み込みに対応する外部コントロールと豊富な入出力機能(DFX-8+)

外部コントロール

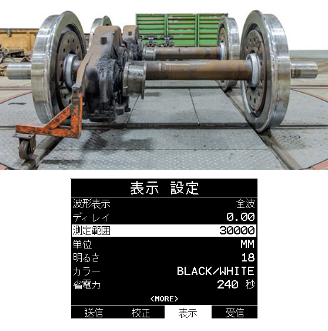

あらゆる測定に対応する圧倒的な測定範囲

あらゆる測定に対応する圧倒的な測定範囲

約30m(鋼換算)まで測定可能な驚異的な測定範囲

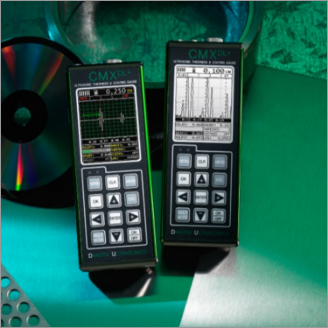

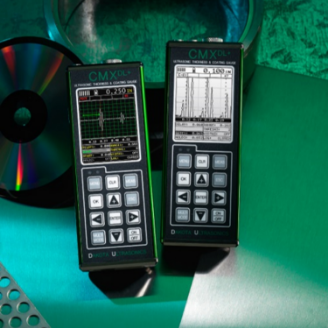

超音波厚さ計最上位機種
「CMX DL+」のすべての機能を標準搭載

複雑な設定不要で、高性能な超音波厚さ計としてすぐに使用可能

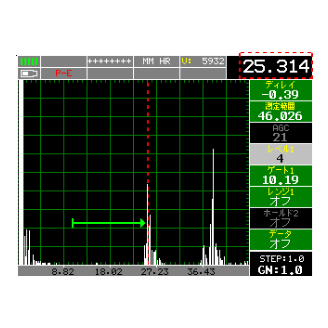

高精度での測定を約束する、0.001mm表示の高分解能測定モード

高精度での測定を約束する、0.001mm表示の
高分解能測定モード

0.001mm表示の高分解能モードにより、ビーム路程(厚さ)の僅かな違いを確実に検出

超音波探傷に必要な機能をすべて標準搭載

超音波探傷に必要な機能をすべて標準搭載

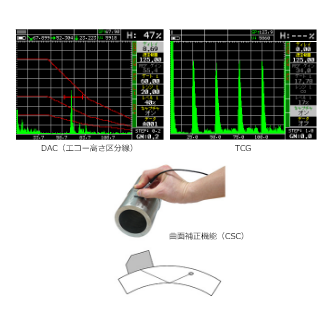

DAC(距離振幅特性曲線)、TCG、DGS/AVG、AWS、および配管等の曲率の誤差を補正する曲面補正機能(CSC)を搭載

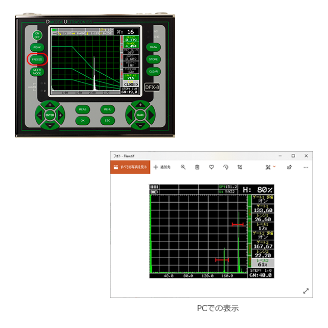

画面をワンステップで保存するキャプチャ機能

画面をワンステップで保存する
キャプチャ機能

ボタン1つで画面を保存、ファイル名は連番での自動採番にも対応、PCとUSBで接続するだけで簡単にキャプチャ画像を確認。

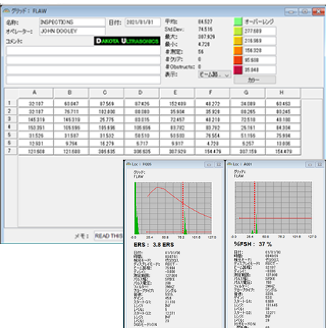

8GBの大容量データロガー & データ管理ソフトウェアが付属

8GBの大容量データロガー &
データ管理ソフトウェアが付属

USBケーブルでPCに接続し、保存した測定データを閲覧できます。測定値はExcel(CSV)に変換可能です。

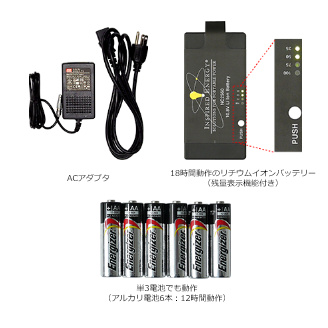

トリプルパワーサプライ

トリプルパワーサプライ

バッテリーとAC電源に加え乾電池での操作に対応
動作時間
バッテリー:18時間
単三電池 :12時間

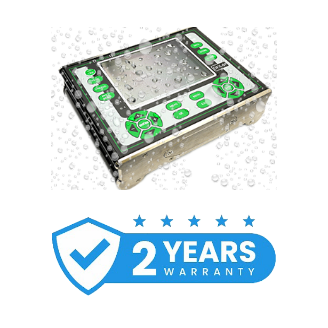

IP65の防塵・防滴性能と2年保証

IP65の防塵・防滴性能と2年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の2年間保証。

価格

モデル 機種名 価格
FX80-DL DFX-8 950,000円(税別)
FX81-DL DFX-8+ お問い合わせください

※表は横にスクロールできます。

仕様

仕様

仕様

測定範囲 0~30,000mm(鋼中)
音速範囲 256~16,000m/秒
ゼロオフセット 0~999.999us
ディレイ 0~25,375mm(鋼中)
ゲイン 0~110dB
探傷モード 一振動子探触子、二振動子探触子
パルス繰り返し周波数 8、16、32、66、125、250、333、1,000、2,000Hz
パルス電圧 100、150、200V、400V※1
パルス幅 40ns(スパイク)、 80ns(ノーマル)、 400ns(ワイド)
ダンピング 50、75、100、300、600、1500ohms
周波数帯域 広帯域:ワイド(1.8~19MHz、-3dB)、狭帯域:0.5MHz※2、1MHz、2MHz、5MHz、10MHz、15MHz※3
直線性 時間軸:±0.4%(FSW)、振幅:±1%(FSH)、アンプ精度:±1dB
測定項目 ビーム路程・厚さ、深さ、距離、振幅
ゲート 探傷器:2ゲート(+インターフェースゲート)※4
厚さ計:3ゲート
エコー 全波・正半波・負半波・RF
検出 Jフランク、フランク、ピーク、ゼロクロス
単位 mm(標準モード:0.01mm、高分解能モード:0.001mm)
inch(標準モード:0.001"、高分解能モード:0.0001")
その他機能 DAC(距離振幅特性曲線)、TCG、AVG/DGS、AWS、曲面補正機能(CSC)
厚さ計モード

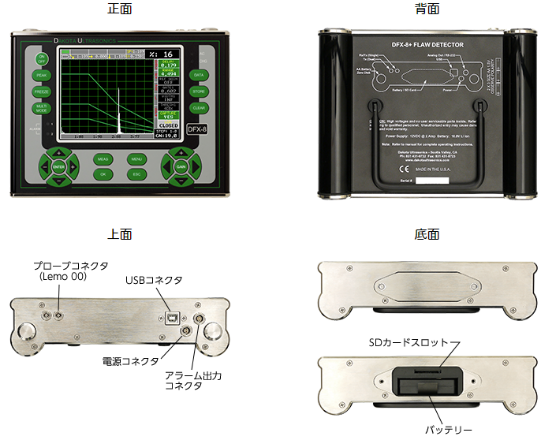

プローブコネクタ LEMO 00(レモ小)× 2
外部インターフェース USB、LEMO 5ピン(アラーム出力、アナログ出力※5、リモートコントロール※6)
データメモリ 内部メモリ(8GB)、SDカード(最大64GB)
ディスプレイ 320 × 240ピクセル
動作温度 -10~60℃
言語 日本語、英語
IP等級 IP65(防塵・防滴)
電源 AC100-240V
リチウムイオンバッテリー(18時間動作)
単3形乾電池 × 6本(アルカリ電池使用時:12時間動作)
寸法 216(W)× 165(H)× 70(D)mm
重量 約2.0kg

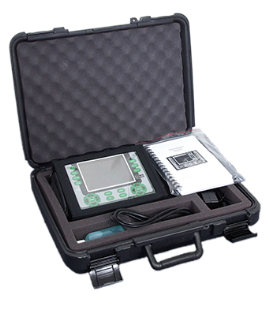

付属品 カプラント、USBケーブル、ソフトウェア、AC電源、リチウムイオンバッテリー
取扱説明書、校正証明書、保証書、キャリングケース

※1~6は、DFX-8+のみ対応
