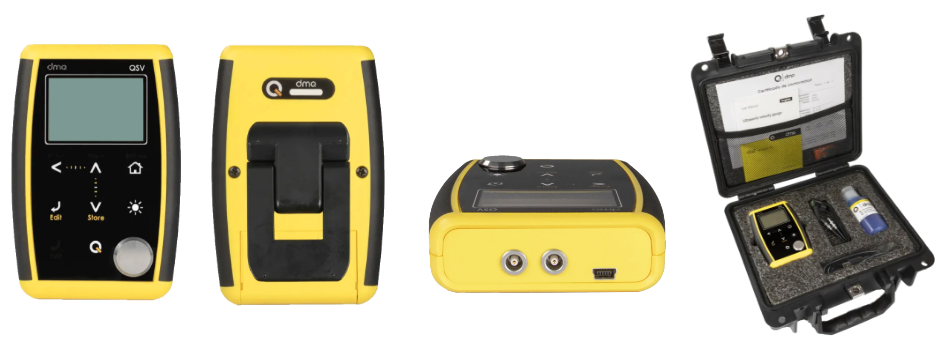

超音波音速計 QSV DLC-M

超音波音速計 QSV DLC-M

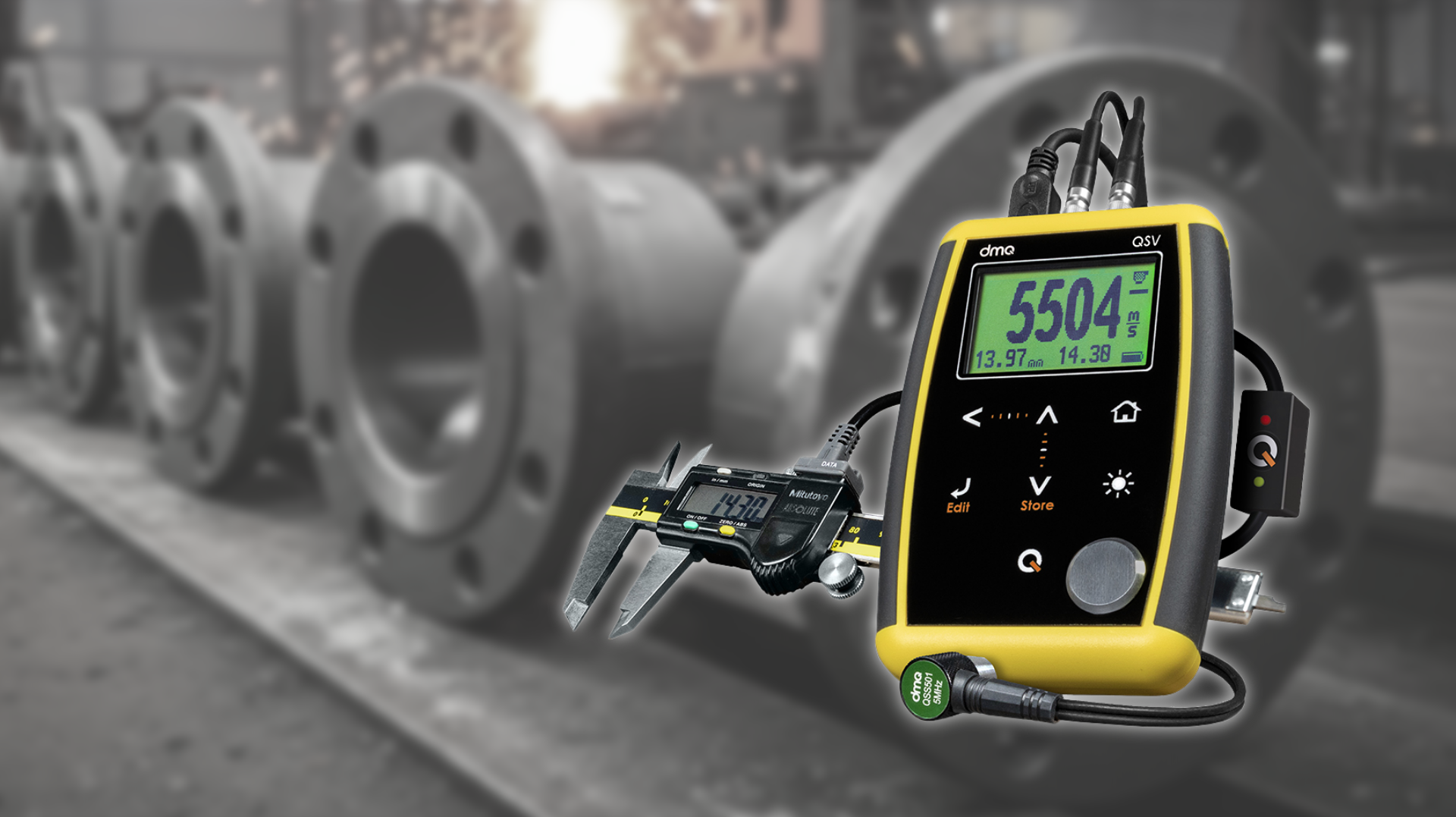

ミツトヨ製のノギスと連携し厚さ入力を省力化
鋳鉄の黒鉛球状化率の管理に最適

測定範囲:100~19,999m/秒、(厚さ換算 1~500mm)

機能:感度調整(99段階)、パルス電圧調整(20~210V)、アラームモード、Vパス補正、5,000件のデータ保存

特徴

QSV DLC-Mは、ミツトヨ製のノギスと連携が可能な超音波音速計です。超音波音速測定では、検査箇所の正確な厚さを音速計に入力する必要がありますが、QSV DLC-Mではノギスで計測した厚さの転送が可能で、都度手入力する必要がありません。
基本機能も優れており、100~19,999m/秒の音速測定範囲に加え、アラームモードやVパスエラー補正機能、5000件のデータロガーを搭載しています。さらに、99段階で調整可能な感度と20~210Vで調整可能なパルス電圧により、厚物の鋳鉄等の難易度が高い高減衰材の音速も確実に測定します。QSV DLC-Mは、幅広い材料の音速測定を実現するノギスとの連携が可能な画期的な音速計です。

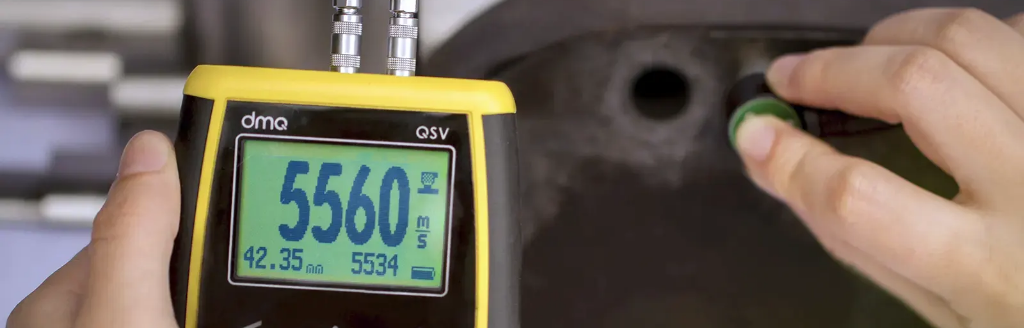

100~19,999m/秒の音速測定範囲と、感度およびパルス電圧の調整機能によりあらゆる材料の音速測定が可能

100~19,999m/秒の音速測定範囲と、感度およびパルス電圧の調整機能
によりあらゆる材料の音速測定が可能

音速が遅いシリコンゴムから速いセラミックスまで、さらに薄物から厚物、高減衰材まであらゆる材料に対応

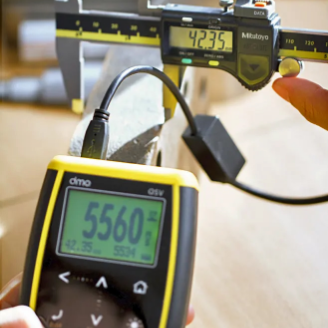

ミツトヨのノギスと連携検査箇所の厚さの手入力が不要

ミツトヨのノギスと連携
検査箇所の厚さの手入力が不要

ミツトヨのノギスとの連携により、作業性が大幅に向上。

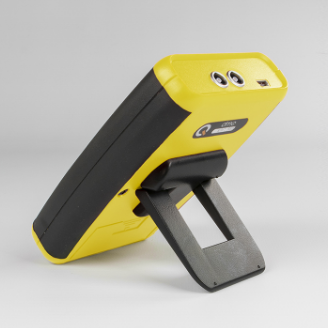

本体一体型のスタンド

本体一体型のスタンド

便利なスタンド付きで、ベストポジションで測定が可能。

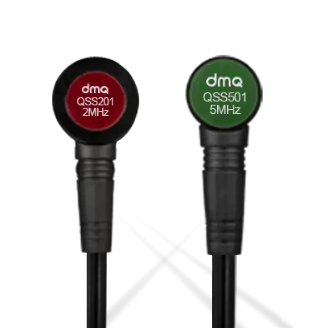

高性能トランスデューサー

高性能トランスデューサー

2MHzと5MHzの2種類の高性能トランスデューサーをラインナップ。

価格

モデル 価格
QSV DLC-M お問い合わせください

※表は横にスクロールできます。

仕様

仕様

音速測定範囲

100~19,999m/秒

厚さ測定範囲

1.0~500mm(鋼換算)

※測定範囲は、トランスデューサーおよび材質・形状・表面状態により異なる。

測定単位

mm / inch 切替

表示分解能

1m/秒 (厚さ分解能 0.01mm)

測定モード

パルス・エコー

探触子

二振動子探触子

周波数

2MHz~10MHz

パルス電圧

20~210V

画面更新

4回/秒

マテリアルリスト

44件

ディスプレイ

128 × 64 ピクセル、LEDバックライト(ON/OFF/AUTO)

寸法

78(W)×117(H)×24(D)mm

重量

約220g(電池含む)

動作温度範囲

-10~50℃(本体)

電源

単3アルカリ電池2本 60時間動作

機能

カップリングチェック、オートパワーオフ、バッテリー残量表示、バックライト、感度調整(99段階)パルス電圧の調整(20~210V)、Vパス補正、アラームモード、データロガー(5,000件)

付属品

キャリングケース、カプラント(接触媒質)、USBケーブル(ノギス接続用)取扱説明書、校正証明書、保証書

オプション

ソフトケース

ソフトケース

ノギス

ノギス

カプラント

カプラント

対比試験片

対比試験片

トランスデューサー

2MHz 12mm

2MHz 12mm

5MHz 9mm

5MHz 9mm

5MHz 9mm ストレート

5MHz 9mm ストレート

周波数 測定範囲 種別 部品番号
2 MHz 4~500mm 12mm 90° QSS201
5 MHz 1~300mm 10mm 90° QSS501
5 MHz 1~300mm 10mm ストレート QSS511
