電磁超音波厚さ計 MCT80

電磁超音波厚さ計 MCT80

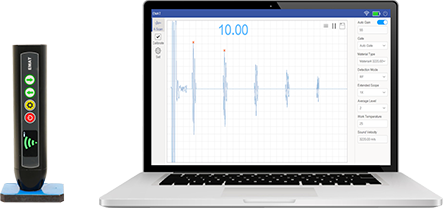

Wi-Fi搭載の画期的な電磁超音波厚さ計
タブレット・ノートPCで設定&測定値保存

測定範囲:1.5~150mm

表示:数値、Aスコープ

超音波種類:横波

周波数:4MHz

その他:AndroidおよびWindows用ソフトウェアが付属

特徴

MCT80は、ポケットサイズの電磁超音波厚さ計です。Wi-Fiでタブレット(ノートPC)と接続し、リアルタイムでエコーを表示、感度やゲート、音速の調整が可能です。タブレットが無くても使用可能で、場所を選ばずどこでも厚さを測定することができます。

2つのオート機能により、初めて超音波検査機を扱われる方でも複雑な設定が不要で、すぐに使用することができます。さらに保存済みの測定値が誤った値を示している場合は、ゲート位置を調整し検出点を変更することで、後からエラーを修正し正しい測定値を表示することができます。
革新的なソフトウェアに加え、1.5~150mmの測定範囲、Aスコープ、シングル・エコー、エコー・エコー等の基本機能も充実、薄物から厚物まで様々な金属の厚さ測定に対応します。
MCT80は、厚さ測定を新たな次元に導く画期的な電磁超音波厚さ計です。

*Wi-Fi接続には、テザリング(Wi-Fi)対応のAndroidタブレット・スマートフォン、またはモバイルホットスポット(Wi-Fi)対応の
タッチスクリーン搭載WindowsPCが必要です。モバイル端末がインターネットに接続されていないと使用できません。

電磁超音波厚さ計と超音波厚さ計の特徴と違いはこちらを参照ください。

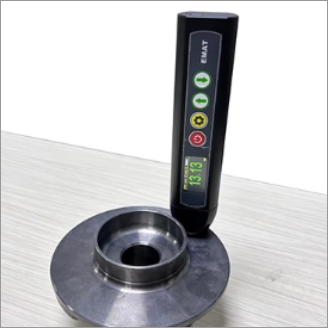

1.5mm~150mm(鉄)の測定範囲、カプラント(接触媒質、液体)の塗布が不要

1.5mm~150mm(鉄)の測定範囲、カプラント(接触媒質、液体)の塗布が不要

広い厚さ測定範囲を実現、測定箇所にはカプラントの塗布が不要でそのまま測定できます。

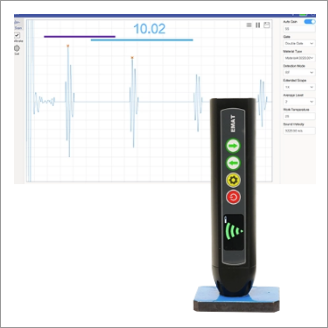

塗装材の素地(母材)の厚さを簡単に測定

塗装材の素地(母材)の厚さを
簡単に測定

通常の超音波厚さ計では測定が難しい重ね塗りや劣化による表面の凹凸も、そのまま測定できます。
*腐食などにより裏面に凹凸が発生している場合は測定できません。

前処理無しで測定が可能

前処理無しで測定が可能

グラインダーなどで測定面に付着した酸化被膜(錆・スケール)を落とす必要がありません。
*腐食などにより裏面に凹凸が発生している場合は測定できません。

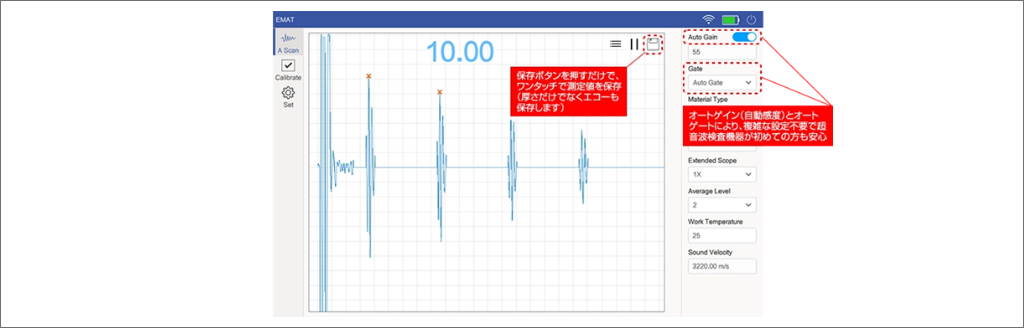

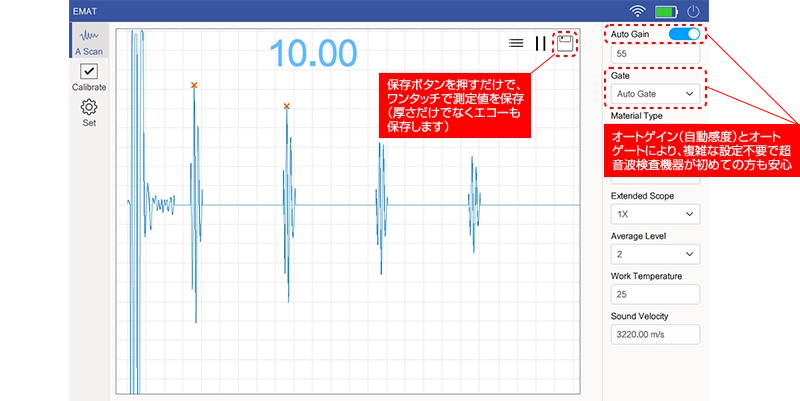

タブレットにリアルタイムでエコーを表示

タブレットにリアルタイムでエコーを表示

付属の専用ソフトウェアで感度やゲート、音速の調整や測定値の保存が可能です
さらに2つのオート機能(オートゲイン&ゲート)により複雑な設定が不要で、すぐに測定できます
Wi-Fi接続には、テザリング(Wi-Fi)対応のAndroidタブレット・スマートフォン、またはモバイルホットスポット(Wi-Fi)対応のタッチスクリーン搭載WindowsPCが必要です

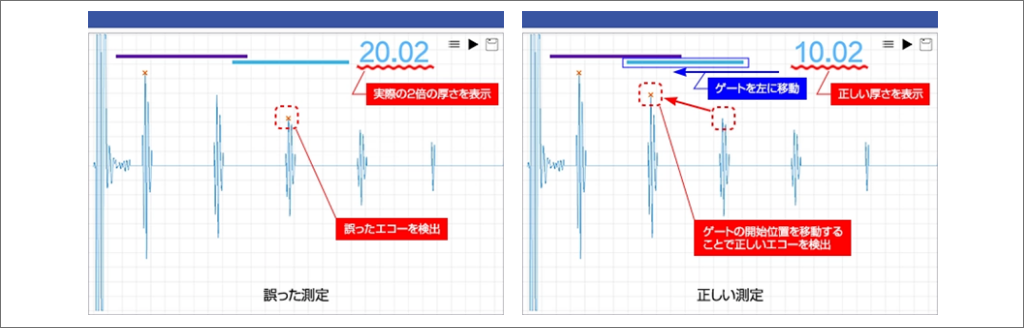

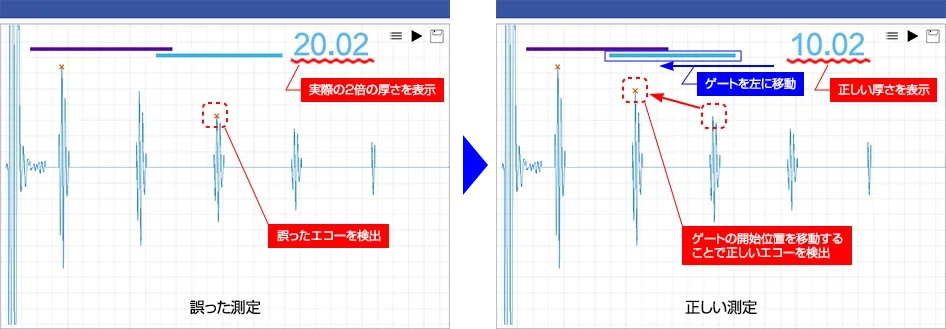

保存済みの測定を後から変更可能

保存済みの測定を後から変更可能

保存済みの測定値が誤ったエコーを検出している場合は、後からゲート位置を調整し検出点の変更が可能。

価格

モデル 価格
MCT80 880,000円(税別)

※表は横にスクロールできます。

仕様

仕様

測定方式

電磁超音波(ElectroMagnetic Acoustic:EMA)

超音波種類

横波超音波

測定範囲(鉄)

1.5~150mm
*測定範囲は、測定モード、測定対象の材質、膜厚、裏面状態により変わります。

画面表示

本体:数値
ソフトウェア:数値、Aスコープ

測定モード

シングルエコー:Single Gate(ソフトウェアのみ)
デュアル・エコー:Double Gate(ソフトウェアのみ)
オート:Auto Gate(本体・ソフトウェア)

分解能

0.01mm

精度

10mm未満:±0.05mm
10mm以上:±(0.01 + 測定値 /200)mm

波形表示

正半波、負半波、全波、RF

平均化処理

1~6

音速設定範囲

1,000~9,999m/s(横波超音波)

周波数

4MHz

感度

1~100dB 1dBステップ、マニュアル / オート

電源

リチウムイオンバッテリー(約5時間動作)

環境

動作温度:-10~50℃ 保管温度:0~40℃

本体サイズ

176 × 42 × 32mm

本体重量

約250g

保証期間

1年(保証対象は本体のみ)

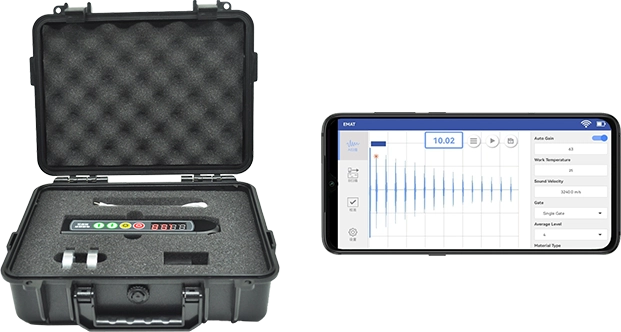

付属品

本体、試験片(鉄、アルミ)、USB充電器、USBケーブル
USBメモリ(ソフトウェア、取扱説明書)、ケース

電磁超音波厚さ計と超音波厚さ計の違い

厚さ計の種類 電磁超音波厚さ計 超音波厚さ計
金属(導体)の厚さ測定
ガラス・プラスチックの厚さ測定 ×
カプラント(接触媒質)の必要性 不要 必要
精度
局部腐食や孔食の検出 ×
その他 電磁超音波厚さ計は、従来の超音波厚さ計では測定が困難な、重ね塗りや表面状態が悪い塗装材の素地(母材)の厚さ測定が可能。一方で測定精度は、従来の超音波厚さ計よりも若干劣り、部分的な局部腐食や孔食の検出には適さない。
