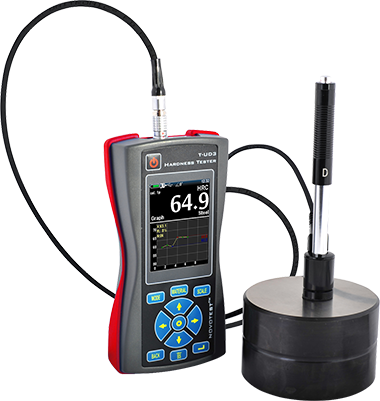

リバウンド(リーブ)硬さ計 T-D3

リバウンド(リーブ)
硬さ計 T-D3

高性能なリバウンド式硬さ計
金属の硬さを正確に測定

スケール:ロックウェル(HRB、HRC)、ブリネル(HB)、ビッカース(HV)、ショア(HS)、リーブ(HL)、MPa

精度:HLD ±20

機能:最大・最小、平均、偏差、グラフ、ヒストグラム

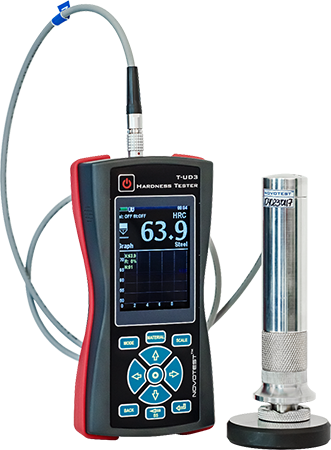

UCI硬さ計 T-U3

UCI硬さ計 T-U3

圧倒的なコストパフォーマンスを実現
硬化層や、溶接部の熱影響部の硬さを正確に測定

スケール:ロックウェル(HRB、HRC)、ブリネル(HB)、ビッカース(HV)、ショア(HS)、MPa

測定範囲:HRC 20~70、HV 230~940、HB 90~650

精度:HRC ±2、HV ±15、HB ±10

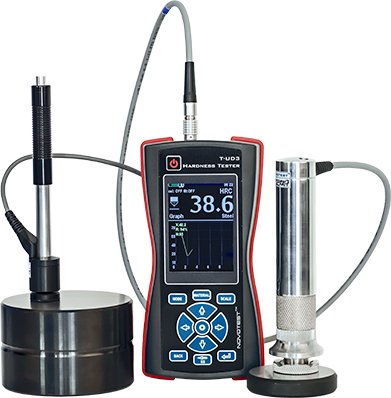

ハイブリッド硬さ計 T-UD3

ハイブリッド硬さ計 T-UD3

全く新しい革命的な硬さ計
UCI式とリバウンド式の2方式に対応
硬化層や熱影響部も測定可

スケール:ロックウェル、ブリネル、ビッカース、ショア、MPa

測定範囲:HRC 20~70、HV 230~940、HB 90~650

精度(UCI):HRC ±2、HV ±15、HB ±10

精度(リバウンド):HLD ±20

特徴

T-3シリーズは、UCIに加えリバウンド(リーブ)での硬度測定にも対応した、ハイブリッドタイプの硬さ計です。

UCIとリバウンド(リーブ)のそれぞれの長所を利用し、様々な金属の硬さを正確に測定します。UCIは小物部品や硬化層、溶接部の熱影響部(HAZ)の硬度測定に、リバウンド(リーブ)は、表面状態が比較的粗く、結晶組織が大きい重量のある鋳造や鍛造部品の測定に適しています。

*24年4月にマイナーチェンジを実施し、新たにBluetoothを搭載しました。ワイヤレスでスマホやタブレットに接続、専用のアプリで大画面で測定値を確認するだけでなく、レポートや動画・写真を遠隔地と簡単に共有できるようになりました。

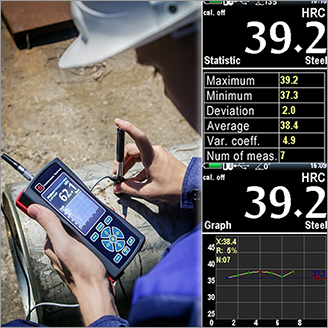

屋外でも見やすいカラー液晶ディスプレイ

屋外でも見やすい
カラー液晶ディスプレイ

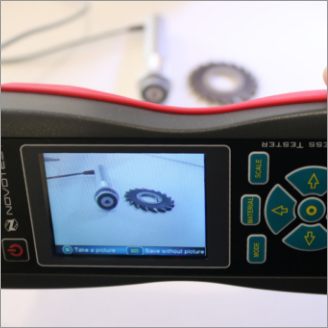

搭載カメラで測定箇所の画像を保存

搭載カメラで測定箇所の
画像を保存

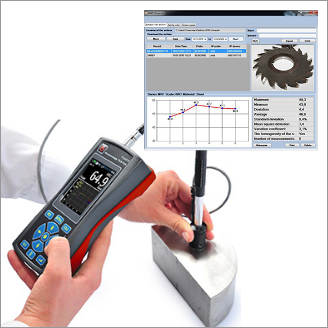

測定レポートを簡単に作成できるPCソフトウェア付属

測定レポートを簡単に作成できる
PCソフトウェア付属

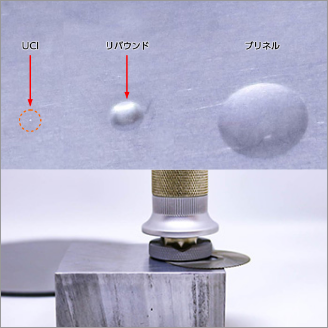

小さい圧痕

製品検査にも対応する極めて小さい圧痕 & 最小測定厚さは1mm
UCI

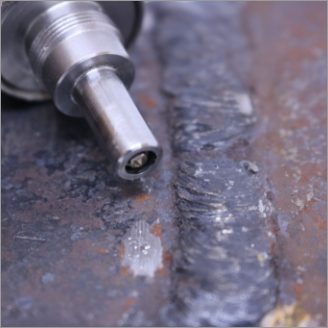

硬化層や熱影響部の硬度測定

硬化層や熱影響部の硬度測定
UCI

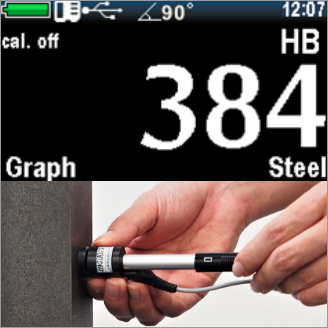

インパクト方向の角度補正

インパクト方向の角度補正
0,45,90,135,180度に対応
リバウンド

インパクト方向の角度補正

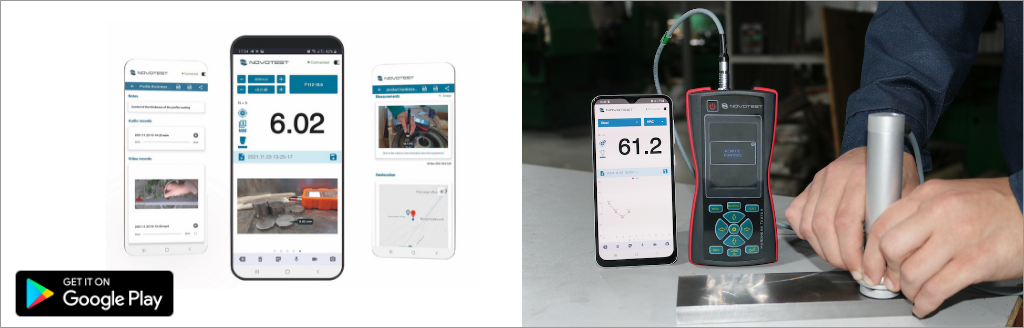

NOVOTEST Lab

Android搭載のスマートフォンやタブレットにワイヤレス(Bluetooth)で接続
測定レポートや動画・写真を遠隔地と簡単に共有

■主な機能

・スマホやタブレットの大画面で測定値を表示

・測定結果(PDF・CSV)をメールやクラウドで簡単に共有

・測定動画 や写真を測定結果と共に保存、Googleドライブで離れた事務所のPCで確認

価格

モデル 価格
T-D3 380,000円 (税別)
T-U3 450,000円 (税別)
T-UD3 520,000円 (税別)
*T-UD3はリバウンド式とUCI式の両方に対応したモデルです。

※表は横にスクロールできます。

仕様

本体モデル T-D3 / T-UD3

リバウンド(リーブ)式測定

測定方式 リバウンド(リーブ)式
対応プローブ D、DC、DL、C、G
硬さスケール HRC、HV、HB、HRB、HL、MPa
測定範囲 HRC:20~70、HV:230~940、HB:90~650、引張り強さ:MPa 370~1,740
測定精度 HLD:±20
材質(プリセット) スチール、合金鋼、鋳鉄、ステンレス, アルミニウム、青銅、真鍮、銅
対応規格 ASTM A956

本体モデル T-U3 / T-UD3

UCI(超音波接触インピーダンス)式測定

測定方式 UCI(超音波接触インピーダンス)式
対応プローブ 10N(1kgf)、50N(5kgf)、98N(10kgf)
硬さスケール HRC、HV、HB、HRB、HS、MPa
測定範囲 HRC:20~70、HV:230~940、HB:90~650、引張り強さ:MPa 370~1,740
測定精度 HRC:±2、HV:±15、HB:±10
材質(プリセット) スチール
対応規格 ASTM A1038-13

本体モデル共通

表示 最大・最小、平均、偏差、グラフ、ヒストグラム
ディスプレイ 320×240ピクセル カラーLCDディスプレイ
環境 温度:-20℃~40℃ 湿度:30%~80%R.H.
電源 DC4.5V(充電式単3電池×3本、約10時間動作)
寸法 160×75×30mm
本体重量 約0.3kg(プローブ除く)
ストレージ
(メモリー)
3.8GB
外部接続 USB
付属品 本体、プローブ、キャリングケース、USBケーブル、チャージャー、取扱説明書、校正証明書、保証書
*T-UD3にはリバウンド式とUCI式の2種のプローブが付属します。

オプション

リーブプローブ(インパクトデバイス)

リーブプローブ
(インパクトデバイス)

インパクトデバイス 用途
Dタイプ 汎用(標準)
Cタイプ 硬化層・薄物・小物用
DCタイプ 狭い箇所用(シリンダー用)
DLタイプ 狭い箇所用(先端径4mm)
Gタイプ 鋳造品・鍛造品用
インパクトデバイス 測定物重量
Dタイプ・DCタイプ 5kg以上 2.5kg 0.05~2kg
Cタイプ 1.5kg以上 0.5~1.5kg 0.02~0.05kg
Gタイプ 15kg以上 5~15kg 0.5~5kg
支持台 不要 必要 必要
グリス 不要 不要 必要
補足 - 支持台(定盤など重さのある安定した台)の上で測定する必要がある。 支持台(定盤など重さのある安定した台)の上で、かつ台と測定物の間にグリスまたは粘性の高い油を塗布し密着・固定させたうえで測定する必要がある。

UCIプローブ

UCIプローブ

荷重 推奨表面粗さ 用途
10N(1kgf) ≦ 1.5Ra イオン窒化された鍛造打型および金型、型枠、プレス、薄肉部品、ベアリング、大径ギアの歯底の狭面部、硬化層の硬さ測定など。
50N(5kgf) ≦ 2.5Ra 標準(汎用)プローブ。
高周波焼入れや浸漬焼入れされた部品の硬度測定。カムシャフト、タービン、溶接部の熱影響部(HAZ)、大径ギアの歯底などの狭面部など。
98N(10kgf) ≦ 4.0Ra 小型鍛造品、鋳造品や熱処理された部品の硬度測定。
(比較的大きな圧痕が残ります。)

テストブロック(試験片)

テストブロック(試験片)

テストスタンド

テストスタンド

ワイヤレスプリンター

ワイヤレスプリンター
