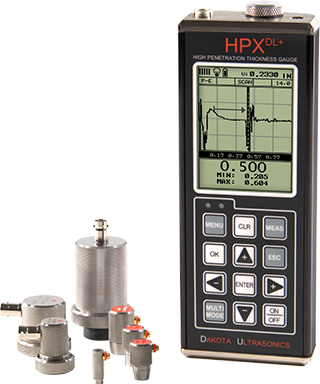

超音波厚さ計 HPX DL+

超音波厚さ計 HPX DL+

ダコタで最もパワフルな超音波厚さ計
ガラス/炭素繊維強化プラスチック(GFRP/CFRP)
ゴム、高密度ポリエチレン(HDPE)、鋳造金属

測定範囲(目安):2.5mm~127mm(複合材料)、
1.3mm~30m(鋼)

機能:A/Bスコープ表示、GAIN SLOPE、
USB給電、4GBの内部メモリー他

IP65(防塵・防滴)、2年保証

特徴

HPX DL+は、高減衰材用に開発されたダコタで最もパワフルな超音波厚さ計です。ガラス繊維・炭素繊維強化プラスチック(GFRP・CFRP)、ゴム、高密度ポリエチレン(HDPE)、鋳造金属等の厚さを測定することができます。100mmを超える厚物の複合材料の厚さ測定にも対応します。
強力なトーンバーストと高電圧パルスにより、一般的な超音波厚さ計とは桁違いの透過力に優れた超音波を送信、さらに高減衰材測定用に最適化されたフィルターにより底面エコーを確実に受信します。

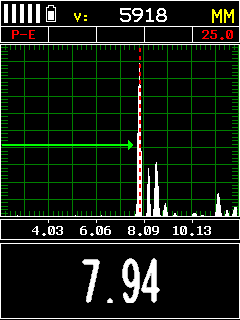

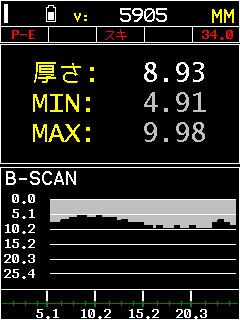

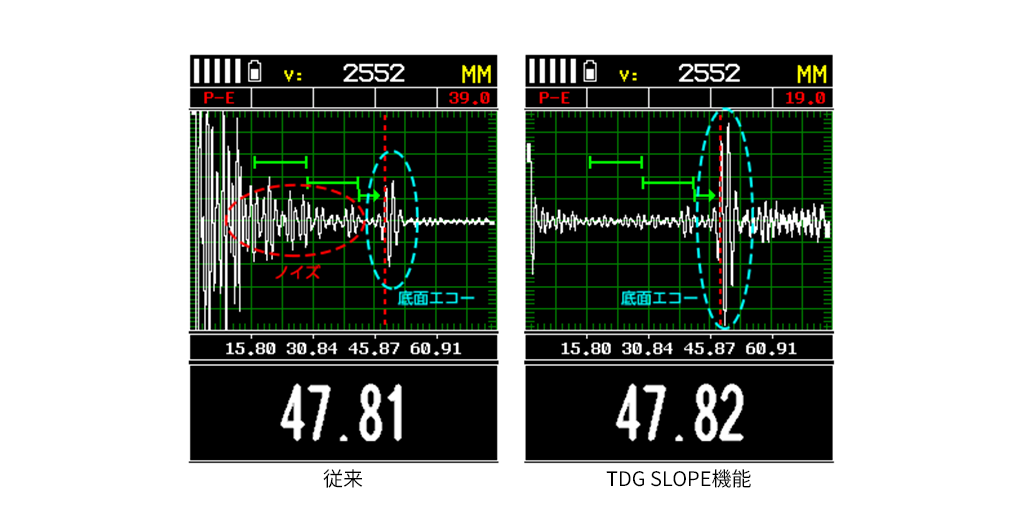

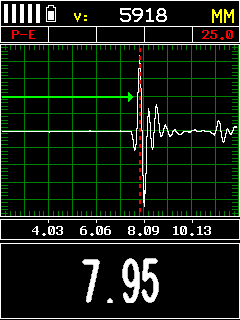

A/Bスコープ表示、独立3ゲート、スキャンモード(高速サンプリング&最小値・最大値ホールド機能)などの様々な機能に加え、感度低下を伝播時間をもとに補正するGAIN(TDG) SLOPE機能も搭載しました。

4GBのデータロガーを内蔵、測定データは付属のUSBケーブルで簡単にPCに転送・表示することができます。モバイルバッテリーやパソコンのUSBコネクタからの給電にも対応しました。

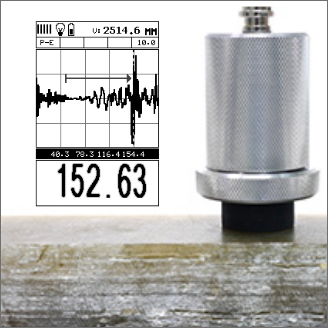

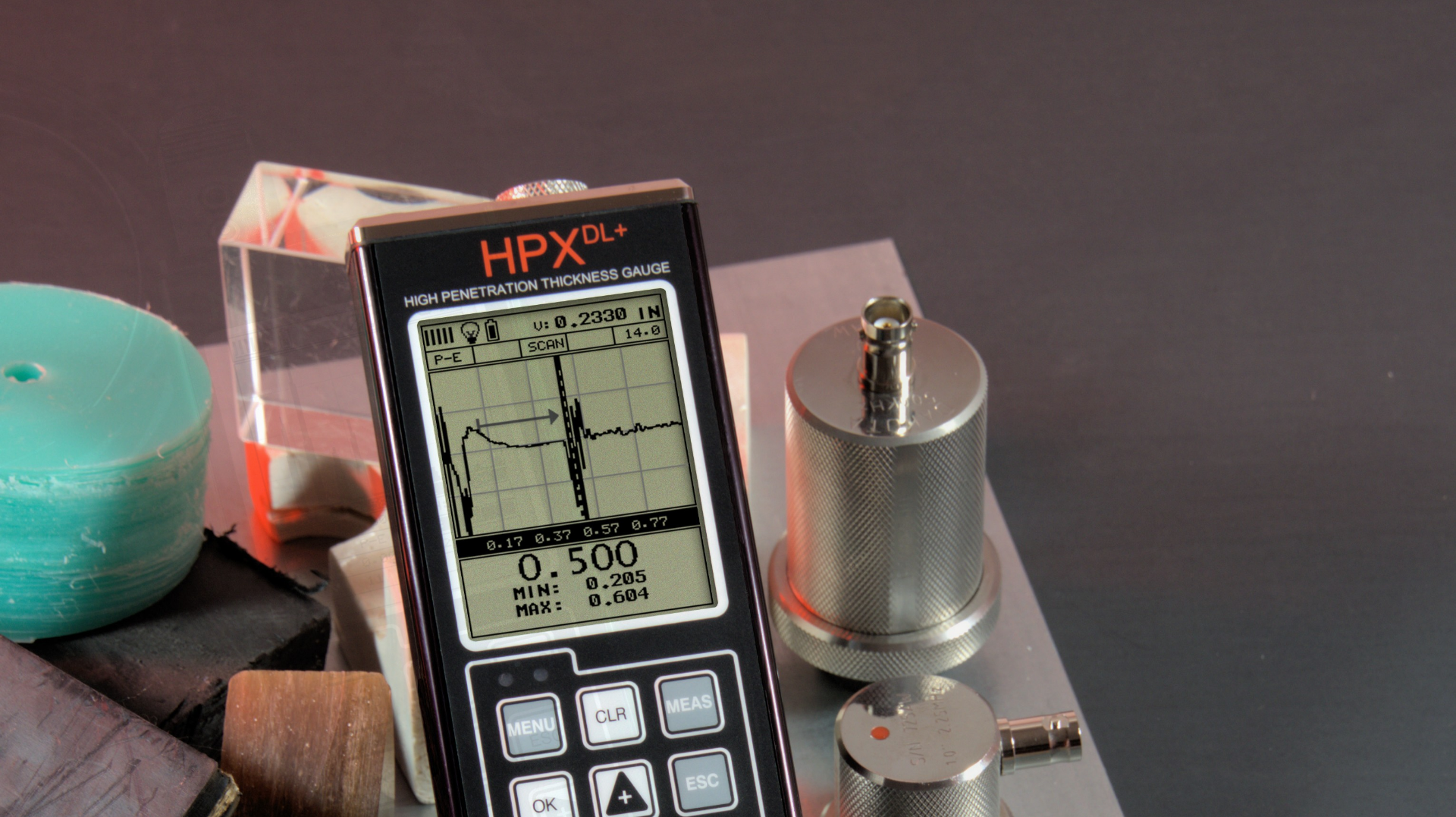

ダコタでも最もパワフルな超音波厚さ計

ダコタでも最もパワフルな
超音波厚さ計

100mmを超える厚物の複合材料の厚さ測定にも対応します。ダコタの技術を結集したパワフルな超音波厚さ計です。

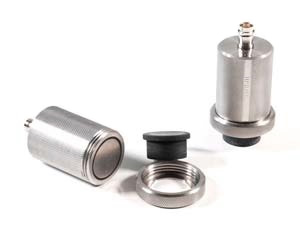

HPX DL+用に開発した500kHzの低周波トランスデューサー

HPX DL+用に開発した500kHzの低周波トランスデューサー

透過力に優れた500kHzの低周波トランスデューサーを新規に開発、HPX DL+の性能を最大限に引き出します。

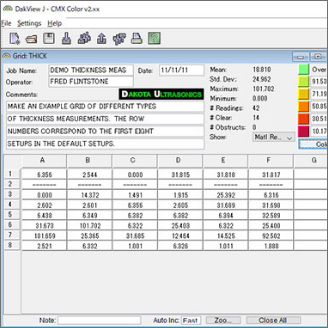

4GBの大容量データロガー

4GBの大容量データロガー
(DakView J )

USBケーブルでPCに接続し、保存した測定データを閲覧できます。測定値はExcel(CSV)に変換可能です。

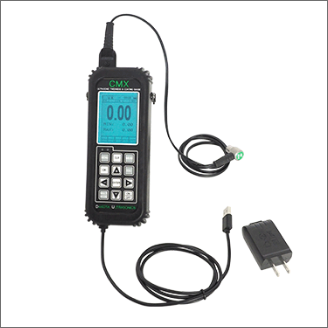

USB給電

USB給電

単3電池に加え、モバイルバッテリーやUSB充電器、PCのUSBから給電する事ができます。

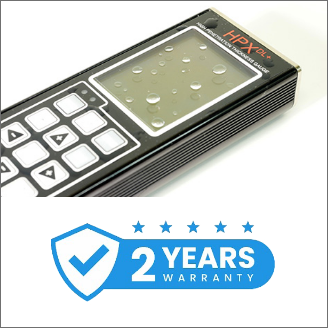

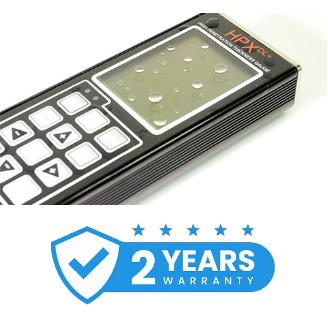

IP65の防塵・防滴性能と2年保証

IP65の防塵・防滴性能と2年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の2年間保証。

価格

モデル 機種名 価格
PMX4-DL HPX DL+ 740,000円(税別)

※表は横にスクロールできます。

仕様

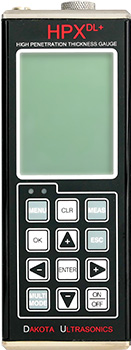

正面
仕様

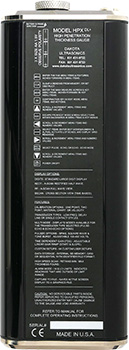

背面
仕様

上面
仕様

底面
仕様

測定範囲

パルス・エコー・モード:1.3mm~30m(鋼)、2.54mm~127mm(複合材料)
エコー・エコー:2.54~900mm(鋼)
マルチ・エコー・モード:2.54~150mm(鋼)
※測定範囲は、材料・形状・表面状態および使用するトランスデューサーにより異なります。

測定単位

mm/inch

表示分解能

0.1mm/0.01mm(10m以上測定時は0.1mm分解能)

音速測定範囲

310~18,542m/秒

測定モード

P-E:パルス・エコー
E-E:エコー・エコー(塗膜上からの母材測定)
E-EV:マルチ・エコー(塗膜上からの母材測定)

表示

Aスコープ(RF、半波整流)/ Bスコープ / 数値

ゲート

最大3ゲート(測定モードによる)

探触子

一振動子探触子

周波数

500kHz~10MHz

PRF

250Hz(最大)

パルス電圧

100 / 150 / 200 / 300 / 400V

パルス

スパイク / ノーマル / ワイド / HV スパイク / HV ノーマル / HV ワイド
TB 0.5MHz / TB 1MHz / TB 2MHz / TB 5MHz / TB 10MHz

ダンピング

50 / 75 / 100 / 300 / 600 / 1,500Ω

画面更新

25回/秒

マテリアルリスト

39件

寸法

64(W)× 165(L)× 32(D)mm

重量

約383g(電池含む)

PC接続

USB Type-C

動作温度範囲

-10℃~60℃

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池3本(35時間動作)、USB給電

保証期間

2年(保証対象は本体のみ)

機能

カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト、マテリアルリスト(38件)
1点・2点校正、アラームモード、差厚測定モード、 感度調整、スキャンモード(最小・最大値ホールド)
セットアップ(64件)、画面キャプチャ、GAIN SLOPE(TDG)、データロガー(4GB)

付属品

キャリングケース、カプラント(接触媒質)、取扱説明書、ソフトウェア
PC接続ケーブル、校正証明書、保証書

オプション

ラバーケース(L)

ラバーケース(L)

カプラント(エコーピュア)

カプラント(エコーピュア)

対比試験片

対比試験片

その他のオプションはこちら

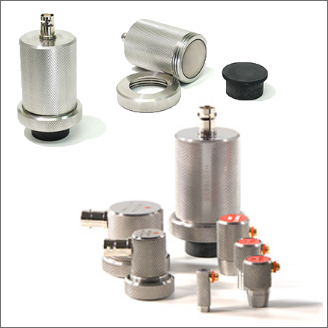

トランスデューサー

HPX DL+の標準トランスデューサーは、「TT-SC05-1」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

HPX DL+の標準トランスデューサー

周波数 主な測定材料 種別 部品番号
0.5KHz GFRP、CFRP、高密度ポリエチレン、ゴム、鋳鉄 25mm 遅延材付き TT-SC05-1
1.0MHz GFRP、CFRP、高密度ポリエチレン、ゴム、鋳鉄 40mm TT-SC1-1
1.0MHz GFRP、CFRP、高密度ポリエチレン、ゴム、鋳鉄 16mm TT-SC1-12
2.25MHz CFRP、高密度ポリエチレン、鋳鉄、鉄 16mm TT-SC2-12
2.25MHz CFRP、高密度ポリエチレン、鋳鉄、鉄 10mm TT-SC2-14
5.0MHz CFRP、鉄、鋳鉄、ガラス、プラスチック 16mm TT-SC5-12
5.0MHz CFRP、鉄、鋳鉄、ガラス、プラスチック 10mm TT-SC5-14
5.0MHz CFRP、鉄、鋳鉄、ガラス、プラスチック 6mm 湾曲部用 TT-SC5-18
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 10mm TT-SC10-14
10MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 6mm 湾曲部用 TT-SC10-18

※表は横にスクロールできます。
