超音波厚さ計 水中測定 UMX-2

超音波厚さ計 水中測定 UMX-2

最大300mの水深での測定が可能な
水中専用の高性能超音波厚さ計

測定範囲:
パルス・エコー・モード:0.63~508mm
パルス・エコー+膜厚測定モード:肉厚0.63~508mm、膜厚0.01~2.54mm
エコー・エコー・モード:2.54~102mm
エコー・エコー・エコーモード:1~152mm

機能:
感度調整、データロガー(5,000件)

3年保証

特徴

UMX-2は、水中測定用の超音波厚さ計です。
船底、橋梁、桟橋、鋼管杭、水中パイプライン等の水中での厚さ測定に使用することができます。
水中での操作を前提に開発しているため、非常に操作性に優れており、また耐圧水深は、最大300mと他に類を見ない性能を持ちます。
パルス・エコーモード(厚さ測定、腐食・減肉検査)、エコー・エコーモード(塗膜上からの母材厚さ測定)に加え、膜厚測定モードを搭載しており、肉厚と膜厚を同時に測定することも可能です。
さらに、自動零点調整、感度調整機能、5000件の測定値保存機能等の様々な機能を搭載しています。

※パルス・エコー+膜厚測定モードでは、UMX-2のディスプレイには母材の厚さのみが表示されます。膜厚は、UMX-2に測定値を保存した後、付属の専用ソフトウェアでPCにダウンロードして確認する必要があります。

UMX-2は、従来機を遥かに凌駕する性能・操作性を持つ水中測定用の超音波厚さ計です。

最大300mの水深での測定が可能 耐久性に優れたプレキシグラスを使用 LEDにより水中での優れた視認性を実現

最大300mの水深での測定が可能
耐久性に優れたプレキシグラス
LEDにより水中での優れた視認性

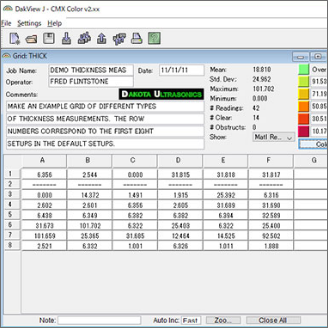

データロガー機能(DakView J )

データロガー機能
(DakView J )

専用のケーブルでPCと接続し、保存した測定データを閲覧できます。測定値はExcel(CSV)に変換可能です。

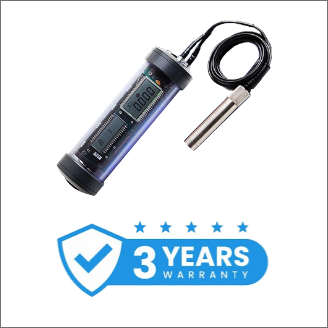

安心の3年保証、さらに校正証明書・トレーサビリティー体系図が付属

安心の3年保証、さらに校正証明書・トレーサビリティー体系図が付属

価格

モデル 機種名 価格
UX2 UMX-2 760,000円(税別)

※表は横にスクロールできます。

仕様

測定範囲

パルス・エコー・モード:0.63~508mm
パルス・エコー+膜厚測定モード:肉厚0.63~508mm、膜厚0.01~2.54mm
エコー・エコー・モード:2.54~102mm
エコー・エコー・エコーモード:1~152mm
※測定範囲は、材質およびトランスデューサーにより異なります。

測定単位

mm/inch 切替

表示分解能

0.01mm

繰り返し精度

±0.01mm

音速測定範囲

1250~13995m/秒

マテリアルリスト

8件

測定モード

パルス・エコー(1)(厚さ、腐食・減肉測定)
パルス・エコー+膜厚(1)(厚さ、腐食・減肉測定、膜厚測定)
エコー・エコー(1)(塗膜上からの母材測定)
エコー・エコー・エコー(2)(塗膜上からの母材測定)

(1)二振動子探触子対応
(2)保護膜付き一振動子探触子対応

探触子

二振動子探触子、一振動子探触子

周波数

1MHz~10MHz

寸法

230(L)×60(D)mm

重量

680g

耐圧水深

300m

PC接続

RS232 / USB

動作温度範囲

-29℃~60℃

電源

単3アルカリ電池3本
動作時間: 50時間(バックライト消灯時)、15時間(バックライト点灯時)

表示

数値

保証期間

3年(保証対象は本体のみ)

機能

カップリングチェック機能(バーグラフ)
オートパワーオフ機能
自動零点調整機能
データロガー:5,000件(測定値、波形、測定条件含む)

付属品

キャリングケース、カプラント(接触媒質)、取扱説明書(和文)
ソフトウェア、RS232ケーブル、USB変換ケーブル、校正証明書、保証書

マテリアルリスト

マテリアル

音速(m/秒)

アルミ

6,350

ステンレス

5,662

5,918

5,893

鋳物

4,572

ポリ塩化ビニル

2,388

ポリエステル

2,337

ポリウレタン

1,778

ユーザー設定

付属ソフトウェアにて設定

オプション

トランスデューサー

UMX-2の標準トランスデューサーは、「TT-D5-12UWCT」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表
周波数 種別 探触子 対応機種 部品番号
3.5 MHz 18mm 水中測定用(UMX-2専用) 二振動子 UMX-2 TT-D3-12UWCT
5.0 MHz 18mm 水中測定用(UMX-2専用) 二振動子 UMX-2 TT-D5-12UWCT

※表は横にスクロールできます。
