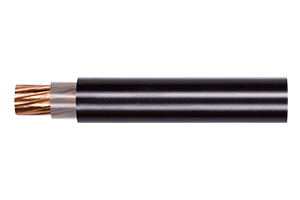

CVケーブルのビニル皮膜の厚さ測定 Application Notes - Thickness Measurement

ビニル皮膜の素材には、PVC（ポリ塩化ビニル）やPE（ポリエチレン）、ナイロンが使用されています。これらの素材は超音波の減衰が激しいため、一般的な超音波厚さ計では測定することができません。
CVケーブルのビニル皮膜の測定には、Aスコープ（波形）表示付きの超音波厚さ計（MVX、CMX DL+）と、透過力に優れた1MHzのトランスデューサーを使用して測定を行います。

ビニル皮膜が被覆処理された後に、ケーブルを周方向に90度毎に4点、一定間隔で測定することで、ビニル皮膜の厚さを管理することができます。
