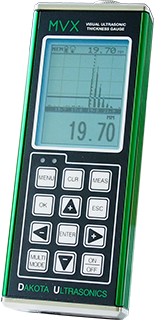

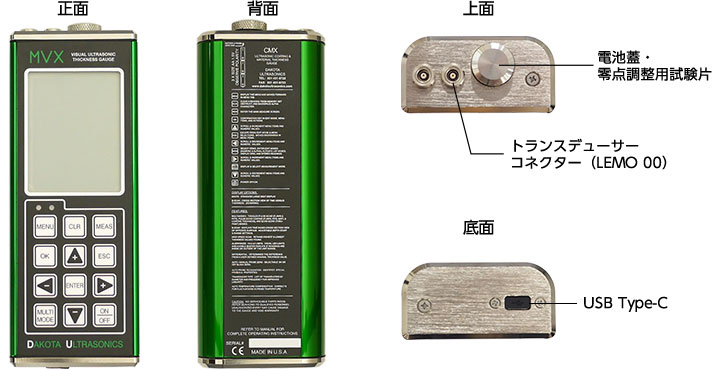

超音波厚さ計 MVX Ver.2

Aスコープ&独立2ゲート
多用途に使用できるオールラウンドモデル

測定範囲:
パルス・エコー:0.63mm~1,000mm(1m)
エコー・エコー:2.5mm~50mm

機能:A/Bスコープ表示、独立2ゲート、USB給電、4GBの内部メモリー他

IP65(防塵・防滴)、2年保証

特徴

MVXは、Aスコープ搭載の超音波厚さ計の上位モデルです。鋳鉄やFRP、極度に腐食が進行した配管等のノイズが発生しやすい検査対象でも、エコーを確認しながら測定が可能なため、確実に底面エコーを検出する事ができます。

A/Bスコープ表示、独立2ゲート、アラームモード、スキャンモード(高速サンプリング&最小値・最大値ホールド機能)、USB給電など様々な機能を搭載しています。測定範囲は、パルス・エコーモードで0.63mm~1,000mm(1m)、エコー・エコーモード(塗膜上からの母材厚さ測定)で2.5mm~50mという驚異的な測定範囲を実現しました。

高性能・高機能モデルながら、洗練されたメニュー体系で、高い操作性を実現しました。
4GBのデータロガーを内蔵しており、測定データは付属のソフトウェアで簡単にPCに転送・表示することができます。

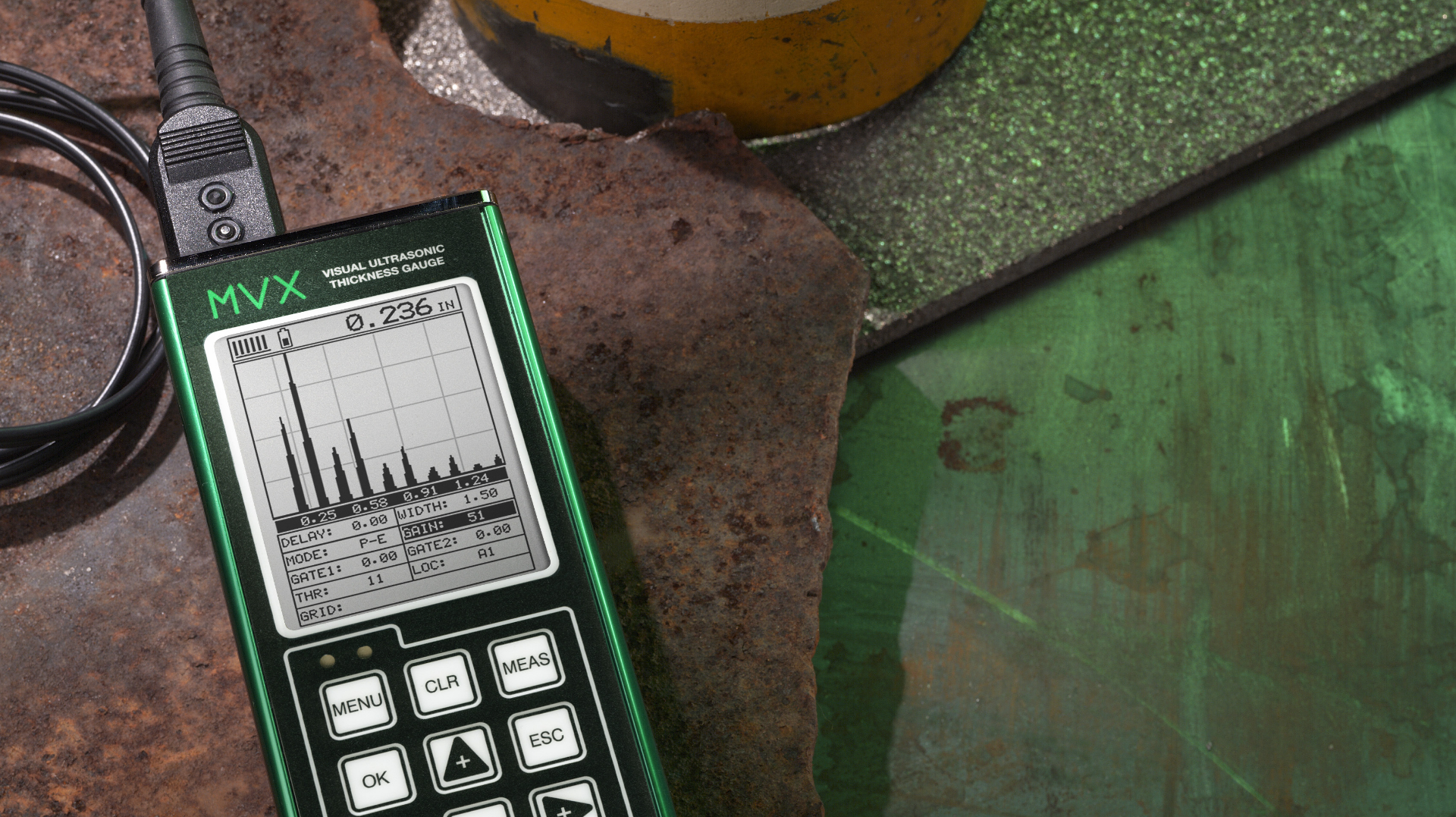

Aスコープ(RF、半波整流)と
Bスコープ表示

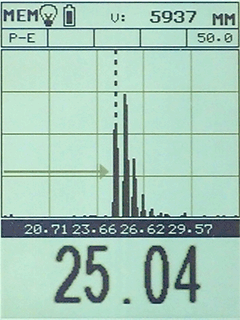

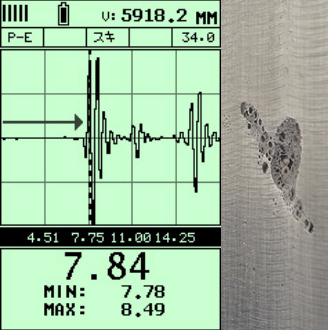

超音波波形を表示するAスコープ表示と材料の断面映像を表示するBスコープ表示を搭載しました。

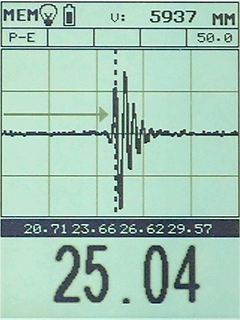

  • Aスコープ(RF)
    Aスコープ(RF)
  • Aスコープ(半波整流)
    Aスコープ(半波整流)

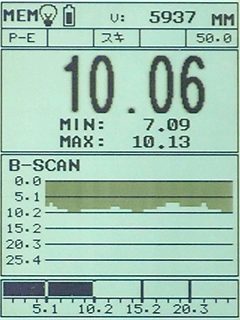

  • Bスコープ
    Bスコープ

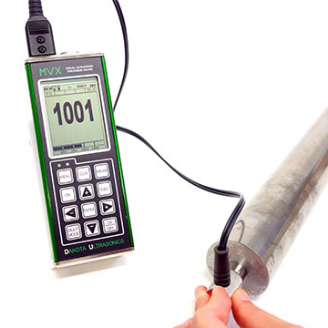

0.63mm~1,000mm(鋼換算)の驚異的な測定範囲

0.63mm~1,000mm(鋼換算)の驚異的な測定範囲

DAKOTAのテクノロジーを証明するパルス・エコー0.63mm~1,000mm、エコー・エコー2.5mm~50mmの驚異的な測定範囲。※測定範囲は、トランスデューサー(プローブ)および材質、形状、表面状態に左右されます。

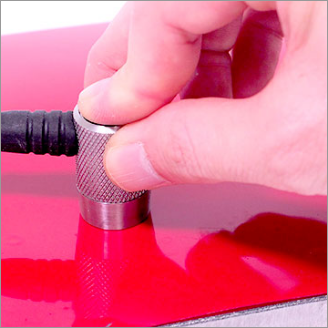

塗膜を剥がさずに母材(素地)の厚さのみを測定するエコー・エコーモード

エコー・エコーモードを進化させたマルチ・エコーモード。3つの底面エコーをもとに厚さを算出、高精度で信頼性の高い厚さ測定を実現します。
パルス・エコーモード:塗装の厚みの約3倍が加算される 母材10mm + (膜厚0.35mm × 3)
エコー・エコーモード:母材(素地)の厚さのみを正しく測定

  • パルス・エコーモード
    パルス・エコーモード
    塗装の厚みの約3倍が加算される
    母材10mm + (膜厚0.35mm × 3)

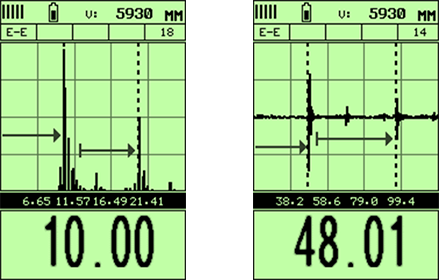

  • エコー・エコーモード
    エコー・エコーモード
    母材(素地)の厚さのみを正しく測定

厚み

45段階&20段階の感度調整機能

45段階&20段階の感度調整機能

厚物や高減衰材の測定では感度を上げることで、ノイズが多い材質では感度を下げることで、正しい底面エコーを検出します。
パルス・エコーでは45段階、エコー・エコーおよびマルチ・エコーでは20段階の感度調整が可能です。

より正確な厚さを測定

独立2ゲートにより確実に底面エコーを検出。Vパスエラー補正により測定精度を向上

  • 測定画面
    独立2ゲートにより、確実に底面エコーを検出
  • 測定画面

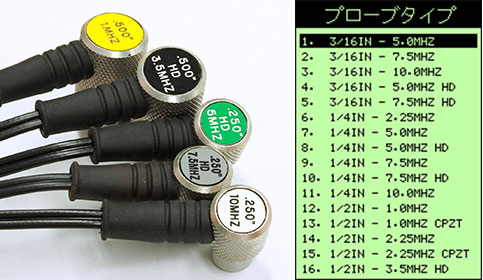

    18種類のトランスデューサータイプを搭載。Vパス補正により測定誤差を低減。

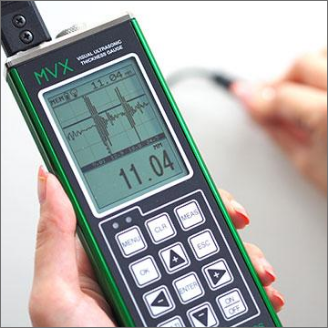

日本人に最適なサイズ&明るく見やすいバックライト機能

日本人に最適なサイズ&明るく見やすいバックライト機能

欧米人に比べて手が小さい日本人に最適なサイズです。高性能を約380gのボディーに凝縮し、また暗所でも測定可能なバックライトを搭載しています。

4GBの大容量データロガー

4GBの大容量データロガー
(DakView J )

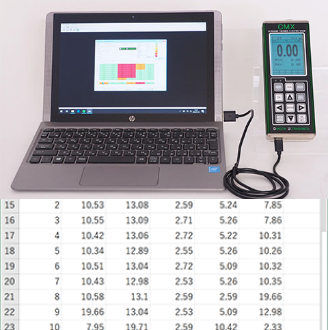

USBケーブルでPCに接続し、保存した測定データを閲覧できます。測定値はExcel(CSV)に変換可能です。

USB給電

USB給電

単3電池に加え、モバイルバッテリーやUSB充電器、PCのUSBから給電する事ができます。

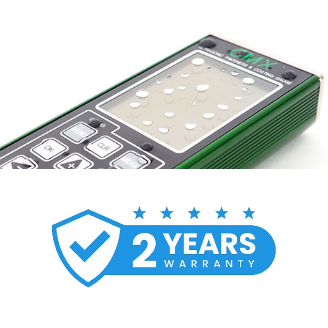

IP65の防塵・防滴性能と2年保証

IP65の防塵・防滴性能と2年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の2年間保証。(保証対象は本体のみ、トランスデューサー等は対象外)
*保証は本体のみ、トランスデューサー等は対象外

価格

モデル 機種名 価格
MX2-DL MVX Ver.2 500,000円(税別)

※表は横にスクロールできます。

仕様

仕様

仕様

測定範囲

パルス・エコー・モード:0.63~1,000mm
エコー・エコー・モード:2.54~50mm
※測定範囲は、材質およびトランスデューサーにより異なります。

測定単位

mm / inch

表示分解能

0.01mm

音速測定範囲

310~18,542m/秒

測定モード

P-E:パルス・エコー(厚さ、腐食・減肉測定)
E-E:エコー・エコー(塗膜上からの母材測定)

表示

Aスコープ(RF、半波整流) / Bスコープ / 数値

ゲート

独立2ゲート

探触子

二振動子探触子

周波数

1MHz~10MHz

PRF

250Hz(最大)

パルス電圧

150V

パルス幅

スパイク / ノーマル / ワイド

画面更新

25回/秒

マテリアルリスト

38件

寸法

64(W)×165(L)×32(D)mm

重量

約383g(電池含む)

PC接続

USB Type-C

動作温度範囲

-10℃~60℃

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池3本(35時間動作)、USB給電

保証期間

2年(保証対象は本体のみ)

機能

カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト、マテリアルリスト(38件)

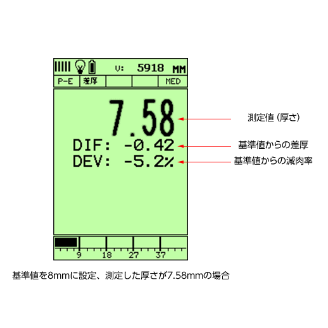

1点・2点校正、Vパス補正、アラームモード、差厚測定モード、 感度調整、スキャンモード(最小・最大値ホールド)
セットアップ(64件)、画面キャプチャ、データロガー(4GB)

付属品

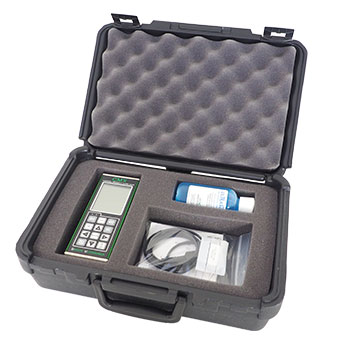

キャリングケース、カプラント(接触媒質)、取扱説明書、ソフトウェア
PC接続ケーブル、校正証明書、保証書

機能比較

機能 MVX CMX DL+
測定範囲(パルス・エコー) 0.63~1,000mm(1m) 0.63~10,000mm(10m)
測定範囲(エコー・エコー) 2.54~50mm 2.54~100mm
測定範囲(マルチ・エコー) - 2.54~50mm
分解能 0.01mm 0.01mm / 0.001mm
探触子 ニ振動子探触子 一振動子探触子 / 二振動子探触子
アラームモード
差厚測定モード
画面キャプチャ
セットアップ 64件 64件
USB給電
データロガー 4GB 4GB
Aスコープ
Bスコープ
パルス電圧 150V 100 / 150 / 200V
パルス幅 スパイク / ノーマル / ワイド スパイク / ノーマル / ワイド
ダンピング - 50/75/100/300/600/1,500Ω
GAIN SLOPE -

※表は横にスクロールできます。

オプション

ラバーケース(L)

ラバーケース(L)

カプラント

カプラント

配管測定用冶具

配管測定用冶具

対比試験片

対比試験片

その他のオプションはこちら

トランスデューサー

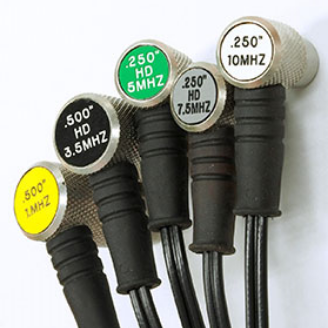

MVXの標準トランスデューサーは、「TT-D5-14HD」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

標準タイプ

周波数 主な測定材料 種別 部品番号
1.0 MHz 鋳鉄、ゴム、FRP、プラスチック(ポリエチレン等) 18mm TT-D1-12
1.0 MHz 鋳鉄、ゴム、FRP、プラスチック(ポリエチレン等) 18mm コンポジット TT-D1-12CPZT
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 12mm TT-D2-14
3.5 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 18mm ハイダンプ TT-D3-12HD
5.0 MHz 鉄、ガラス、プラスチック 18mm ハイダンプ TT-D5-12HD
5.0 MHz 鉄、ガラス、プラスチック 12mm ハイダンプ TT-D5-14HD
5.0 MHz 鉄、ガラス、プラスチック 9mm ハイダンプ 湾曲部用 TT-D5-316HD
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm ハイダンプ TT-D7-14HD
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D7-316
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 18mm TT-D10-12
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm TT-D10-14
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D10-316

※表は横にスクロールできます。

特殊タイプ

径18mm

径18mm

径12mm

径12mm

水中測定用15m

水中測定用15m

高温測定用

高温測定用

周波数 主な測定材料 種別 部品番号
2.25 MHz 鉄、鋳鉄、プラスチック 18mm 高温用(~340℃) TT-D2-12HT
5.0 MHz 鉄、アルミニウム、ステンレス、プラスチック 12mm 高温用(~340℃) ハイダンプ TT-D5-14HTHD
5.0 MHz 鉄、アルミニウム、ステンレス、プラスチック 18mm 高温用(~340℃) ハイダンプ TT-D5-12HTHD
5.0 MHz 鉄、アルミニウム、ステンレス、プラスチック 18mm 高温用(~480℃) TT-D5-12HHT
5.0 MHz 鉄、ステンレス 18mm 水中測定用 ケーブル長15m TT-D5-12WP15

※表は横にスクロールできます。
