ZX-5 / ZX-5DL 超音波音速計 ZX-5 / ZX-5DL

  1. HOME
  2. 製品情報
  3. 超音波音速計
  4. ZX-5 / ZX-5DL
超音波音速計 ZX-5 / ZX-5DL

超音波音速計 ZX-5 / ZX-5DL

ハンディタイプの音速計
鋳鉄の黒鉛球状化率の管理に最適

測定範囲:305~18,542m/秒

機能:感度調整(5段階)、アラームモード、厚さ測定モード、USB給電他

IP65(防塵・防滴)、5年保証

ZX-5DL : 10,000件のデータ保存

特徴

ZX-5 / ZX-5DLは、優れた基本性能に、多彩な機能を搭載した超音波音速計です。
305~18,542m/秒の驚異的な音速測定範囲に加え、アラームモードやVパスエラー補正、USB給電機能を搭載しています。
さらに、5段階に調整可能な感度により、ノイズが多く比較的測定が難しい鋳鉄から高減衰材まで、幅広い材料の音速を測定することができます。
ZX-5DLは、これらの機能に加え10,000件のデータロガーを内蔵しています。

また、ZX-5 / ZX-5DLは高性能な超音波厚さ計としても使用することできます。1秒間に100回の高速測定を行うスキャンモードや差厚測定(ディファレンシャル)モード、1点・2点校正機能等を搭載しています。

305~18,542m/秒の圧倒的な測定範囲

305~18,542m/秒の圧倒的な
測定範囲

DAKOTAのテクノロジーを証明する圧倒的な測定範囲。音速が速いセラミックスにも対応。

5段階の感度調整機能

5段階の感度調整機能

厚物や高減衰材の測定では感度を上げることで、ノイズが多い材質では感度を下げることで、正しい底面エコーを検出します。

3段階に調整可能なバックライト

3段階に調整可能なバックライト

暗所でも測定可能なバックライトを搭載、低・中・高の3段階に調整可能です。

アラームモード

アラームモード

設定範囲外の音速を測定すると、LEDと音で異常を伝えます。

厚さ測定モード

高性能な超音波厚さ計としても使用できます。0.63mm~1,000mm(鋼換算)の圧倒的な測定範囲を誇ります。

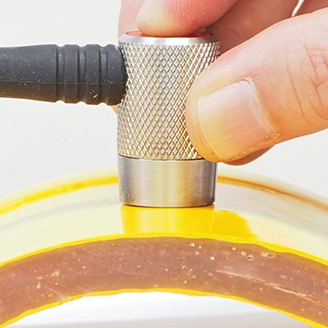

高性能探触子

高性能探触子

一般腐食測定用(5MHz),厚物測定用(2.25MHz),薄物測定用(7.5MHz, 10MHz)、高温プローブ(~340℃)まで対応

リモートコントロール
(ZX-5、ZX-5DL)

外部機器から厚さ計にコマンドを送信することで、厚さ計の設定の変更や測定値の取得が可能です。

主なコマンド

コマンド 説明
THICK 表示値の取得
STAB 表示値の安定性の取得
VELO 音速の設定
GAIN 感度の設定
PROBEZERO ゼロ点調整の実施
ALARM アラームのON/OFF切り替え
BACKLIGHT バックライトのON/OFF/AUTOの切り替え
BAT バッテリー残量の確認
BEEP ビープ音のON/OFF切り替え
BRIGHT バックライトの明るさ設定
DEFAULT 設定の初期化
ALARMHIGH アラームの上限設定
ALARMLOW アラームの下限設定
DIFF 差厚モードのON/OFF切り替え
NOMINAL 差厚モードの基準値の設定

外部データ出力
(ZX-5)

外部データ出力は、厚さ計に表示されている測定値を、キーを押す度に本体底のUSBコネクタ(TypeC)を介して外部に出力する機能です。

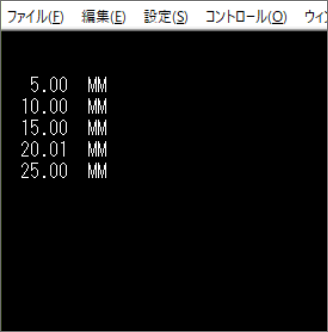

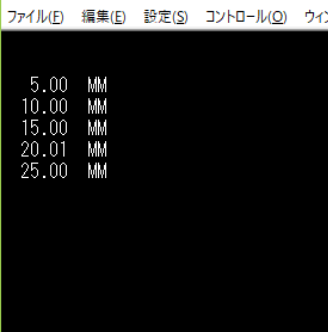

外部データ出力では、フリーソフトウェアの232keyを使用することでエクセルやテキストに測定値を直接出力することができます。事前にエクセル等でフォーマットを作成しておけば、測定値を入れるだけで簡単にレポート作成が可能です。

Excelのレポート

10,000件の測定値保存(ZX-5DL)

10,000件の測定値保存
(ZX-5DL)

10,000件の測定値保存。PCにUSBで接続し、簡単にデータを閲覧できます。

RS-232C 外部データ出力(ZX-5 RS-232C)

RS-232C 外部データ出力
(ZX-5 RS-232C)

表示されている厚さを、キーを押す度にRS-232Cを介して外部に出力する機能を搭載しています。

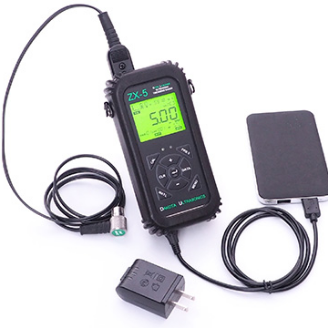

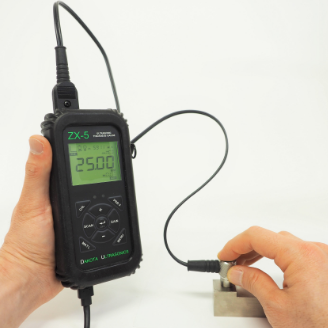

USB給電

USB給電

モバイルバッテリーやUSB充電器、PCのUSBから給電する事ができます。※一部のモバイルバッテリーやUSB充電器ではは動作しない場合もあります。

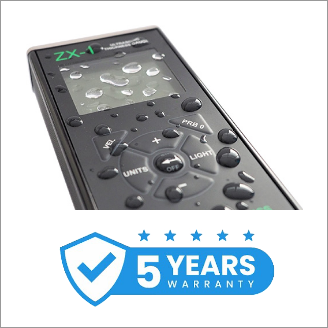

IP65の防塵・防滴性能と5年保証

IP65の防塵・防滴性能と5年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに業界最長の5年間の長期保証。
*保証は本体のみ、トランスデューサー等は対象外

価格

モデル 機種名 価格
ZX5 ZX-5 290,000円(税別)
ZX5-DL ZX-5DL 320,000円(税別)
ZX5-RS232C ZX-5 RS-232C 360,000円(税別)
*ZX-5 RS-232Cは、ZX-5にRS-232C出力用コネクタを搭載したモデルです。

※表は横にスクロールできます。

仕様

仕様

仕様

音速測定範囲

305~18,542m/秒

厚さ測定範囲

0.63~1,000mm(鋼換算)
※測定範囲は、トランスデューサーおよび材質・形状・表面状態により異なります。

測定単位

mm / inch 切替

表示分解能

0.01mm(200mm以上測定時は0.1mm)

繰り返し精度

±0.01mm

測定モード

パルス・エコー(厚さ、腐食・減肉測定)

探触子

二振動子探触子

周波数

1MHz~10MHz

PRF

200Hz

パルス電圧

150V

画面更新

10回/秒

マテリアルリスト

10件(内2件はユーザー設定)

寸法

64(W)×131(H)×32(D)mm

重量

約312g(電池含む)

動作温度範囲

-30~75℃(本体)

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池2本 45時間動作

保証期間

5年(保証対象は本体のみ)

機能

<共通>
カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト(3段階)
感度調整(5段階)、1点校正、Vパス補正、自動零点調整、アラームモード、厚さ測定モード、USB給電

(厚さ測定モードでのみ使用可)
マテリアルリスト、スキャンモード、2点校正、差厚測定モード

<ZX-5DL>
データロガー(10,000件)

付属品

キャリングケース、カプラント(接触媒質)、取扱説明書、校正証明書、保証書

オプション

ラバーケース(S)

ラバーケース(S)

カプラント

カプラント

配管測定用冶具

配管測定用冶具

対比試験片

対比試験片

その他のオプションはこちら

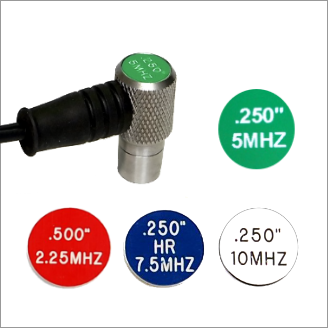

トランスデューサー

超音波音速計「ZX-5/ZX-5DL」の標準トランスデューサーは、「TT-D2-14」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

標準タイプ

径18mm

径18mm

径12mm

径12mm

径9mm

径9mm

周波数 主な測定材料 種別 部品番号
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 18mm TT-D2-12
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 12mm TT-D2-14
5.0 MHz 鉄、ガラス、プラスチック 18mm TT-D5-12
5.0 MHz 鉄、ガラス、プラスチック 12mm TT-D5-14
5.0 MHz 鉄、ガラス、プラスチック 9mm 湾曲部用 TT-D5-316
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm 高精度・薄物用 TT-D7-14HR
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D7-316
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 18mm TT-D10-12
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm TT-D10-14
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D10-316

※表は横にスクロールできます。
