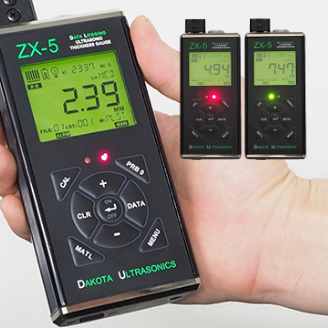

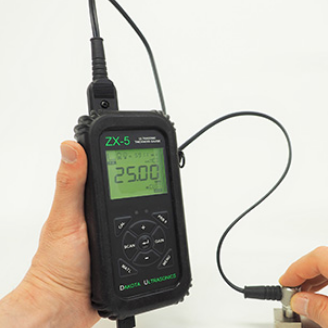

超音波厚さ計 ZX-3 / ZX-5シリーズ

超音波厚さ計
ZX-3 / ZX-5シリーズ

5段階の感度調整機能であらゆる測定物に対応
多彩な機能を搭載したミドルレンジの厚さ計

測定範囲:0.63mm~1,000mm(1m)

機能:1点・2点校正、スキャンモード、感度調整(5段階)他

IP65(防塵・防滴)、5年保証

ZX-5:差厚測定モード、アラームモード、音速測定モード、USB給電

ZX-5DL:10,000件のデータ保存

特徴

ZX-3 / ZX-5 / ZX-5DLは、優れた基本性能に、多彩な機能を搭載した超音波厚さ計の汎用モデルです。
0.63㎜~1,000㎜の驚異的な測定範囲に加え、自動零点調整機能、1点・2点校正機能、5段階の感度調整機能を搭載しています。
スキャンモードでは、1秒間に100回の高速スキャン(通常は10回/秒)を行い、トランスデューサー(探触子)を離すと、
最小厚さが表示されます。

さらに、ZX-5 / ZX-5DLには、アラームモード、差厚測定(ディファレンシャル)モード、音速測定モード、
USB給電機能が搭載されています。
ZX-5DLには、10,000件の測定値を本体に保存することができます。

0.63mm~1,000mm(鋼換算)の圧倒的な測定範囲

0.63mm~1,000mm(鋼換算)の圧倒的な測定範囲

DAKOTAのテクノロジーを証明する圧倒的な測定範囲。※測定範囲は、トランスデューサー(プローブ)および材質、形状、表面状態に左右されます。

5段階の感度調整機能

5段階の感度調整機能

厚物や高減衰材の測定では感度を上げることで、ノイズが多い材質では感度を下げることで、正しい底面エコーを検出します。

より正確な厚さを測定

より正確な厚さを測定

正確な厚さ測定を実現するVパスエラー補正と1点・2点校正機能を搭載。トランスデュサーの径を選択することで、Vパスエラーを補正し、測定精度を高めます。

3段階に調整可能なバックライト

3段階に調整可能なバックライト

暗所でも測定可能なバックライトを搭載、低・中・高の3段階に調整可能です。

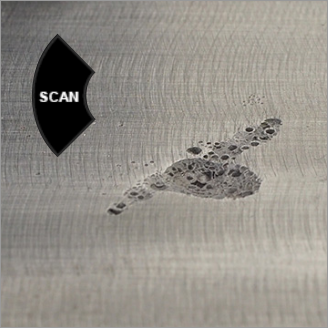

1秒間に10回の画面更新、さらにスキャンモードでは100回/秒の超高速測定

1秒間に10回の画面更新、さらにスキャンモードでは100回/秒の超高速測定

局所的な減肉・腐食を見逃しません。スキャンモードでは、測定終了後、最も薄い値を表示します。

高性能探触子

高性能探触子

一般腐食測定用(5MHz),厚物測定用(2.25MHz),薄物測定用(7.5MHz, 10MHz)、高温プローブ(~340℃)まで対応

アラームモード(ZX-5 / ZX-5DL)

アラームモード
(ZX-5 / ZX-5DL)

設定範囲外の厚さを測定すると、LEDと音で異常を伝えます。

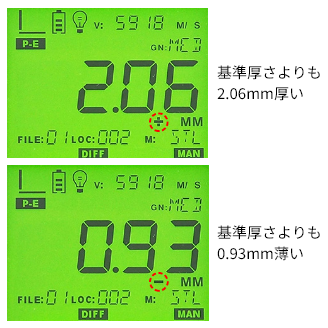

差厚測定モード(ZX-5 / ZX-5DL)

差厚測定モード
(ZX-5 / ZX-5DL)

基準として入力した厚さからの差を表示します。

音速測定モード
(ZX-5 / ZX-5DL)

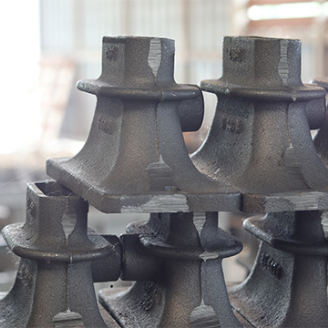

樹脂や鋳鉄をはじめ各種素材の音速を測定する事ができます。鋳鉄では音速を測定することで球状化率を管理することができます。

リモートコントロール
(ZX-5、ZX-5DL)

外部機器から厚さ計にコマンドを送信することで、厚さ計の設定の変更や測定値の取得が可能です。

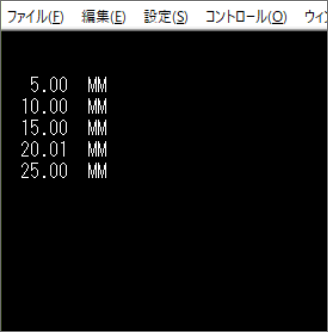

外部データ出力
(ZX-5)

外部データ出力は、厚さ計に表示されている測定値を、キーを押す度に本体底のUSBコネクタ(TypeC)を介して外部に出力する機能です。

外部データ出力では、フリーソフトウェアの232keyを使用することでエクセルやテキストに測定値を直接出力することができます。事前にエクセル等でフォーマットを作成しておけば、測定値を入れるだけで簡単にレポート作成が可能です。

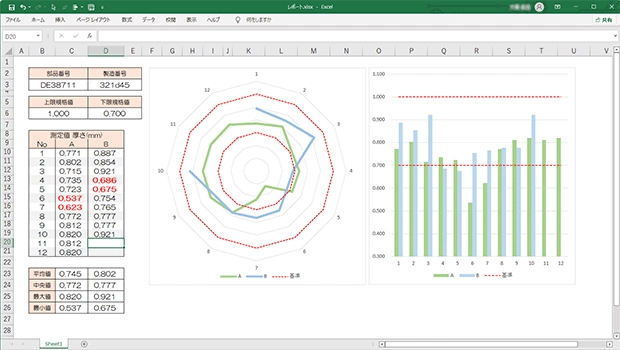

Excelのレポート

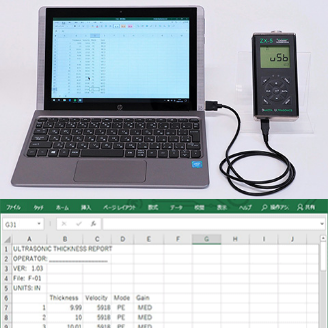

10,000件の測定値保存(ZX-5DL)

10,000件の測定値保存
(ZX-5DL)

10,000件の測定値保存。PCにUSBで接続し、簡単にデータを閲覧できます。

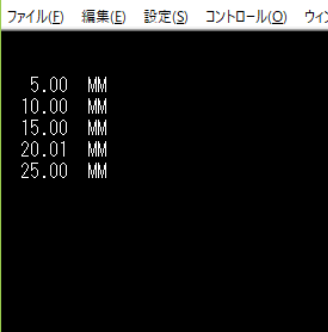

RS-232C 外部データ出力(ZX-5 RS-232C)

RS-232C 外部データ出力
(ZX-5 RS-232C)

表示されている厚さを、キーを押す度にRS-232Cを介して外部に出力する機能を搭載しています。

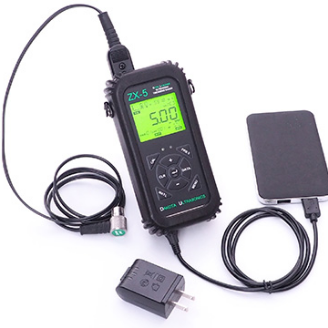

USB給電(ZX-5 / ZX-5DL)

USB給電
(ZX-5 / ZX-5DL)

モバイルバッテリーやUSB充電器、PCのUSBから給電する事ができます。※一部のモバイルバッテリーやUSB充電器ではは動作しない場合もあります。

IP65の防塵・防滴性能と5年保証

IP65の防塵・防滴性能と5年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに業界最長の5年間の長期保証。
*保証は本体のみ、トランスデューサー等は対象外

価格

モデル 機種名 価格
ZX3 ZX-3 260,000円(税別)
ZX5 ZX-5 290,000円(税別)
ZX5DL ZX-5DL 320,000円(税別)
ZX5-RS232C ZX-5 RS-232C 360,000円(税別)
*ZX-5 RS-232Cは、ZX-5にRS-232C出力用コネクタを搭載したモデルです。

※表は横にスクロールできます。

仕様

仕様

仕様

測定範囲

0.63~1,000mm(鋼換算)
※測定範囲は、トランスデューサーおよび材質・形状・表面状態により異なります。

測定単位

mm / inch 切替

表示分解能

0.01mm(200mm以上測定時は0.1mm)

繰り返し精度

±0.01mm

音速測定範囲

305~18,542m/秒

測定モード

パルス・エコー(厚さ、腐食・減肉測定)

探触子

二振動子探触子

周波数

1MHz~10MHz

PRF

200Hz

パルス電圧

150V

画面更新

10回/秒

マテリアルリスト

10件(内2件はユーザー設定)

寸法

64(W)×131(H)×32(D)mm

重量

約312g(電池含む)

動作温度範囲

-30~75℃(本体)

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池2本 45時間動作

保証期間

5年(保証対象は本体のみ)

機能

<共通>
カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト(3段階)、マテリアルリスト
感度調整(5段階)、スキャンモード、1点・2点校正、Vパス補正、自動零点調整
<ZX-5 / ZX-5DL>
差厚測定モード、アラームモード、音速測定モード、USB給電
<ZX-5DL>
データロガー(10,000件)

付属品

キャリングケース、カプラント(接触媒質)、取扱説明書、校正証明書、保証書

機能比較

機能 ZX-1 ZX-2 ZX-3 ZX-5 ZX-5DL ZX-6 ZX-6DL
測定範囲 0.63~800mm 0.63~1,000mm
音速設定
マテリアルリスト
1点・2点校正
感度調整
スキャンモード
Vパス補正
自動零点調整
差厚測定モード
アラームモード
音速測定モード
USB給電
外部出力
データロガー 10,000件 10,000件
エコー・エコーモード 2.54~100mm

※表は横にスクロールできます。

オプション

ラバーケース(S)

ラバーケース(S)

カプラント

カプラント

配管測定用冶具

配管測定用冶具

対比試験片

対比試験片

Bluetooth(ZX-5 オプション) 専用アプリDU Remote Gauge Control

Bluetooth
(ZX-5 オプション)

タブレットやPCで、厚さ計の設定を変更したり測定値を表示することができます。Androidタブレット・スマートフォンには、専用アプリDU Remote Gauge Controlを用意、アプリで簡単に設定変更や測定値の表示ができます。Windows PCでは、リモートコントロール用のコマンドを入力し設定変更や測定値の取得ができます。フリーソフトウェアの232keyを使用することで、エクセルやテキストに直接測定値を出力することも可能です。

主なコマンド

コマンド 説明
THICK 表示値の取得
STAB 表示値の安定性の取得
VELO 音速の設定
GAIN 感度の設定
PROBEZERO ゼロ点調整の実施
ALARM アラームのON/OFF切り替え
BACKLIGHT バックライトのON/OFF/AUTOの切り替え
BAT バッテリー残量の確認
BEEP ビープ音のON/OFF切り替え
BRIGHT バックライトの明るさ設定
DEFAULT 設定の初期化
ALARMHIGH アラームの上限設定
ALARMLOW アラームの下限設定
DIFF 差厚モードのON/OFF切り替え
NOMINAL 差厚モードの基準値の設定

その他のオプションはこちら

トランスデューサー

ZX-3/ZX-5/ZX-5DLの標準トランスデューサーは、「TT-D5-14」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

標準タイプ

トランスデューサー径18mm

径18mm

トランスデューサー径12mm

径12mm

トランスデューサー径9mm

径9mm

周波数 主な測定材料 種別 部品番号
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 18mm TT-D2-12
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 12mm TT-D2-14
5.0 MHz 鉄、ガラス、プラスチック 18mm TT-D5-12
5.0 MHz 鉄、ガラス、プラスチック 12mm TT-D5-14
5.0 MHz 鉄、ガラス、プラスチック 9mm 湾曲部用 TT-D5-316
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm 高精度・薄物用 TT-D7-14HR
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D7-316
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 18mm TT-D10-12
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm TT-D10-14
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D10-316

※表は横にスクロールできます。

特殊タイプ

径18mm

径18mm

径12mm

径12mm

水中測定用15m

水中測定用15m

高温測定用

高温測定用

周波数 主な測定材料 種別 部品番号
2.25 MHz 鉄、鋳鉄、プラスチック 18mm 高温用(~340℃) TT-D2-12HT
5.0 MHz 鉄、アルミニウム、ステンレス、プラスチック 12mm 高温用(~340℃) TT-D5-14HT
5.0 MHz 鉄、アルミニウム、ステンレス、プラスチック 18mm 高温用(~340℃) TT-D5-12HT
5.0 MHz 鉄、ステンレス 18mm 水中測定用 ケーブル長15m TT-D5-12WP15

※表は横にスクロールできます。
