街灯の厚さ測定 Application Notes - Thickness Measurement

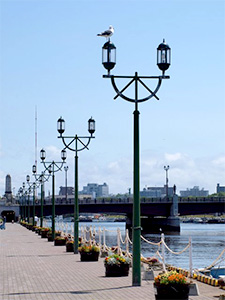

街灯（鋼管）の検査には、腐食検査用厚さ計と5MHzのトランスデューサーを使用します。
表面にメッキや塗装が施されている場合、一般的にメッキは薄いため気にする必要はありませんが、塗装は測定に影響を与えます。正しい厚さを測定するためには塗膜を剥がす必要がありますが、コストを考えると難しいのが実情です。

塗装を剥がさずに測定を行う場合、実際の塗装厚さの約3倍の厚さが母材の厚さに加算され、測定値として表示されます。このため、膜厚計等を使用して塗装の厚さを把握し、母材の厚さを算出する必要があります。

エコー・エコーモード（多重エコー方式、B1-Bn方式）を搭載した厚さ計を使用することで、塗装を剥がさずに母材の厚さのみを測定することもできます。ただし、ZX-6のように数字しか表示されないエコー・エコーモードを搭載した厚さ計では、管内部の腐食が進行している場合に、2回目の底面エコー（第2回底面エコー）を検出することができないことがあり、お勧めできません。腐食が懸念される箇所の測定では、Aスコープ表示付きの超音波厚さ計（MVX、CMX DL+）を使用し、エコーを確認しながら測定することを推奨します。
