超音波厚さ計 CMX / CMX DL ver.2

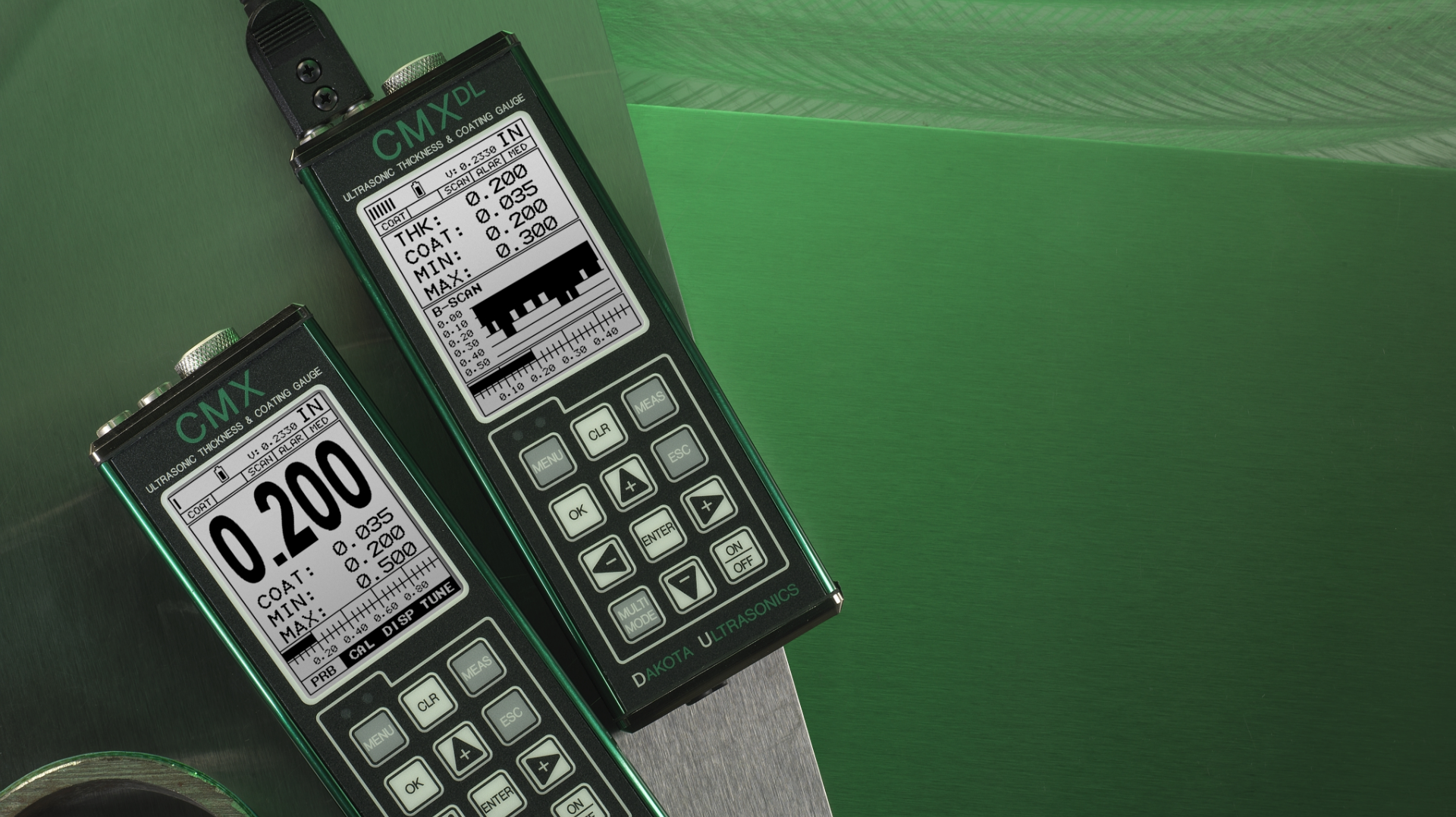

超音波厚さ計 CMX
/ CMX DL - Ver.2

膜厚と母材(素地)の厚さを同時に測定
ハードウェアを一新し、測定精度・範囲を大幅に向上

測定範囲:
パルス・エコー:0.63mm~1,000mm(1m)
エコー・エコー:2.5mm~50mm
マルチ・エコー:2.5mm~50mm

機能:膜厚測定、温度補正、感度調整、アラームモード、USB給電他

IP65(防塵・防滴)、2年保証

CMX DL : 4GBの内部メモリー

特徴

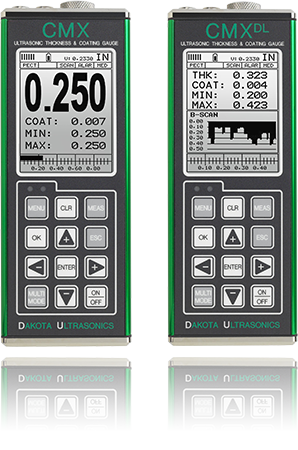

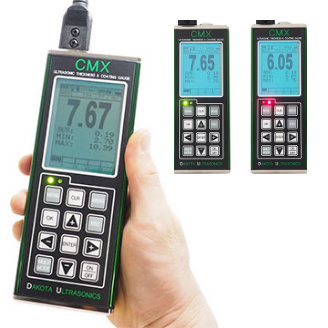

CMXは、母材(素地)の厚さだけでなく、膜厚も同時に測定することができる画期的な超音波厚さ計です。
外観はそのままに内部のハードウェアを一新し、測定精度・範囲、処理速度を大幅に向上、Ver.2として生まれ変わりました。

従来からのBスコープ表示、5段階の感度調整、自動零点調整、温度補正、スキャンモード(高速サンプリング&最小値・最大値ホールド機能)などの機能に加え、0.63mm~1,000mmの驚異的な測定範囲、TDG(Time-Dependent Gain)テクノロジー、USB給電機能を追加しました。

CMX DLには4GBの内部メモリーが搭載されており、測定値を本体に保存することができます。

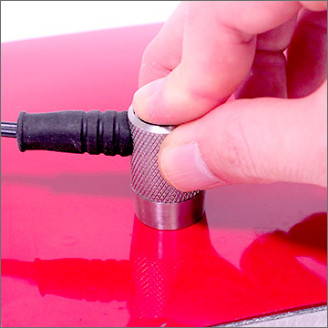

膜厚の測定も可能な
画期的な超音波厚さ計

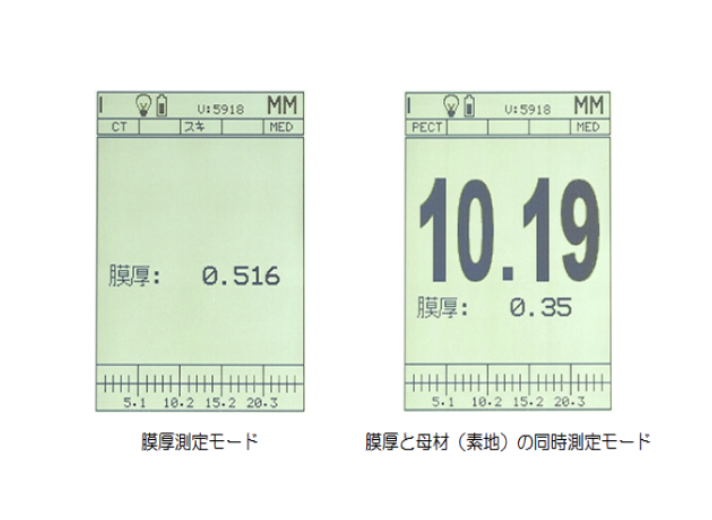

膜厚を測定する「膜厚測定モード」と膜厚と母材(素地)の厚さを同時に測定する「パルス・エコー+膜厚測定モード」を搭載

  • 膜厚の測定も可能な画期的な超音波厚さ計
0.63mm~1,000mm(鋼換算)の驚異的な測定範囲

0.63mm~1,000mm(鋼換算)の驚異的な測定範囲

DAKOTAのテクノロジーを証明するパルス・エコー0.63mm~1,000mm、エコー・エコー2.5mm~50mmの驚異的な測定範囲※測定範囲は、トランスデューサー(プローブ)および材質、形状、表面状態に左右されます。

マルチ・エコーモードによる高精度の厚さ測定

マルチ・エコーモードによる高精度の厚さ測定

エコー・エコーモードを進化させたマルチ・エコーモード。3つの底面エコーをもとに厚さを算出、高精度で信頼性の高い厚さ測定を実現します。

5段階&20段階の感度調整機能

5段階&20段階の感度調整機能

厚物や高減衰材の測定では感度を上げることで、ノイズが多い材質では感度を下げることで、正しい底面エコーを検出します。パルスエコーでは5段階、エコー・エコーおよびマルチ・エコーでは20段階の感度調整が可能です。

より正確な厚さを測定

トランスデューサーを自動認識、Vパスエラー補正により測定精度を向上

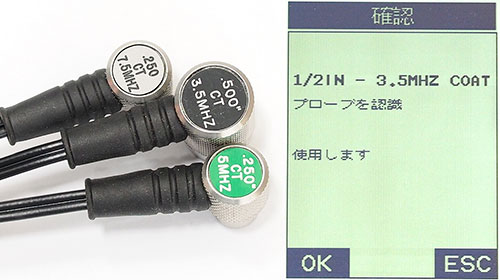

トランスデューサーを自動認識し(CTプローブのみ)、Vパスエラー補正により測定精度を向上

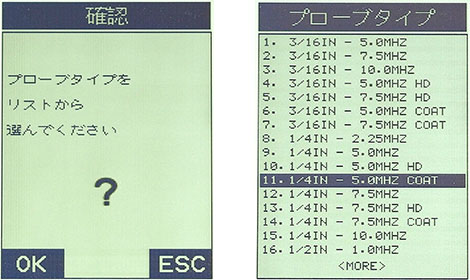

自動認識未対応トランスデューサーも手動で設定可

  • 自動認識
    トランスデューサーを自動認識し(CTプローブのみ)、
    Vパスエラー補正により測定精度を向上

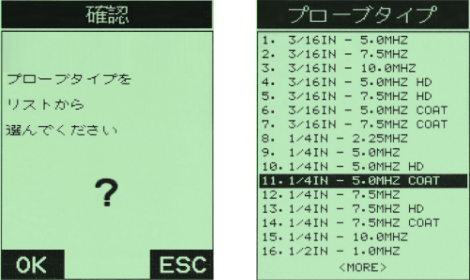

  • 手動設定
    自動認識未対応トランスデューサーも手動で設定可

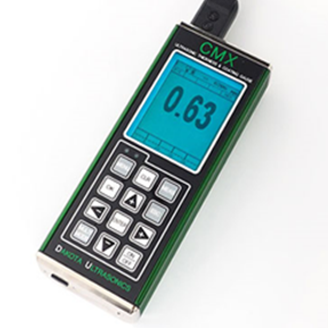

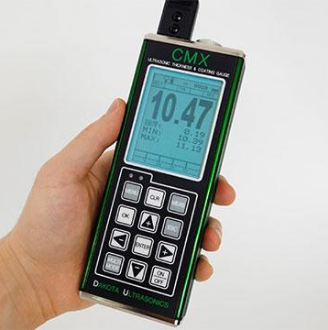

日本人に最適なサイズ&明るく見やすいバックライト機能

日本人に最適なサイズ&明るく見やすいバックライト機能

欧米人に比べて手が小さい日本人に最適なサイズです。高性能を約380gのボディーに凝縮し、また暗所でも測定可能なバックライトを搭載しています。

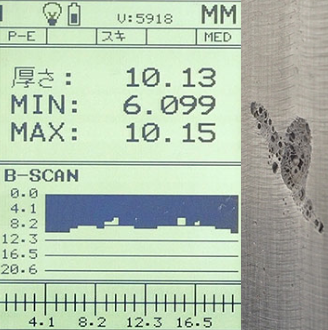

1秒間に25回の画面更新、さらにスキャンモードでは250回/秒の超高速測定

1秒間に25回の画面更新、
さらにスキャンモードでは250回/秒の超高速測定

局所的な減肉・腐食を見逃しません。スキャンモードでは、最小値・最大値を同時に表示します。

アラームモード

アラームモード

設定範囲外の厚さを測定すると、LEDと音で異常を伝えます。

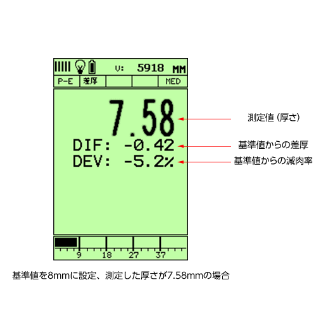

新しくなった差厚測定モード

新しくなった差厚測定モード

基準として入力した値との差に加え、減肉率を同時に表示

4GBの大容量データロガー(CMX DL)

4GBの大容量データロガー
(CMX DL)

4GBの大容量データロガーを搭載。USBケーブルでPCに接続し、簡単に測定データを閲覧できます。

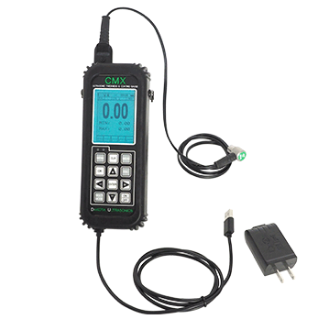

USB給電

USB給電

単3電池に加え、モバイルバッテリーやUSB充電器、PCのUSBから給電する事ができます。

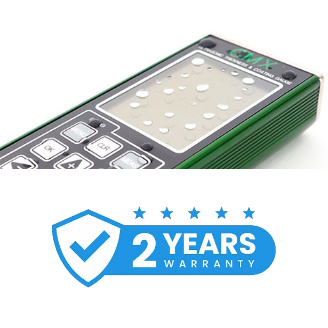

IP65の防塵・防滴性能と2年保証

IP65の防塵・防滴性能と2年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の2年間保証。

価格

モデル 機種名 価格
CMX1 CMX Ver.2 320,000円(税別)
CMX1-DL CMX DL Ver.2 340,000円(税別)

※表は横にスクロールできます。

仕様

仕様

仕様

測定範囲

パルス・エコー・モード:0.63~1,000mm
パルス・エコー + 膜厚測定モード:母材0.80~500mm、膜厚0.01~2.54mm
パルス・エコー + 温度補正モード:0.63~500mm
エコー・エコー・モード:2.54~50mm
マルチ・エコー・モード:2.54~50mm
膜厚測定モード:0.013~2.54mm
※測定範囲は、材質およびトランスデューサーにより異なります。

測定単位

mm/inch 切替

表示分解能

0.01mm(100mm以上測定時は0.1mm、1000mm以上測定時は1mm分解能)

音速測定範囲

310~18,542m/秒

測定モード

P-E:パルス・エコー(厚さ、腐食・減肉測定)
PECT:パルス・エコー + 膜厚 (厚さ、腐食・減肉測定、膜厚測定)
PETP:パルス・エコー + 温度補正 (厚さ、腐食・減肉測定)
E-E:エコー・エコー(塗膜上からの母材測定)
E-EV:マルチ・エコー(塗膜上からの母材測定)
CT:膜厚(膜厚測定)

表示

数値、Bスコープ

探触子

二振動子探触子

周波数

1MHz~10MHz

PRF

250Hz(最大)

画面更新

25回/秒

マテリアルリスト

38件

寸法

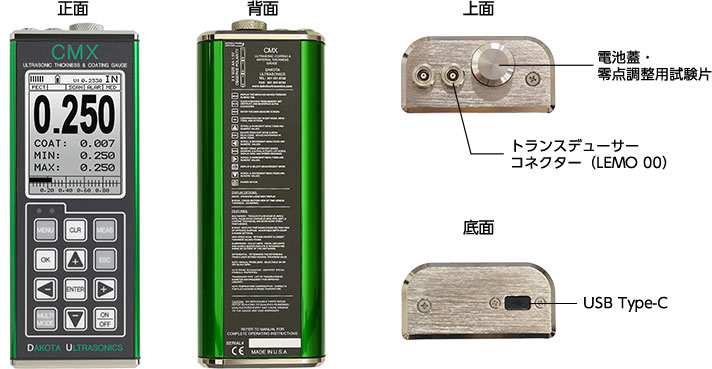

64(W)×165(L)×32(D)mm

重量

約383g(電池含む)

PC接続

USB Type-C

動作温度範囲

-10℃~60℃

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池3本(35時間動作)、USB給電

保証期間

2年(保証対象は本体のみ)

機能

<共通>
カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト、マテリアルリスト(38件)
1点・2点校正、自動零点調整、Vパス補正、アラームモード、差厚測定モード
感度調整(パルス・エコー:5段階、エコー・エコー/マルチ・エコー:20段階)、スキャンモード(最小・最大値ホールド)
トランスデューサー自動認識、セットアップ(64件)、画面キャプチャ
<CMX DL>
データロガー(4GB)

付属品

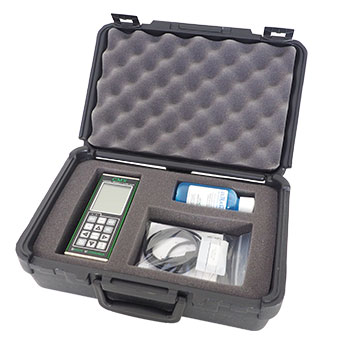

キャリングケース、カプラント(接触媒質)、取扱説明書、ソフトウェア
PC接続ケーブル、校正証明書、保証書

機能比較

機能 CMX CMX DL CMX DL+
測定範囲 パルス・エコー 0.63~1,000mm(1m) 0.63~10,000mm(10m)
測定範囲 エコー・エコー 2.54~50mm 2.54~100mm
測定範囲 マルチ・エコー 2.54~50mm
分解能 0.01mm 0.01mm 0.001mm / 0.001mm
探触子 ニ振動子探触子 ニ振動子探触子 一振動子探触子 / 二振動子探触子
アラームモード
差厚測定モード
画面キャプチャ
セットアップ 64件 64件 64件
USB給電
データロガー 4GB 4GB
Aスコープ
Bスコープ
パルス電圧 150V 150V 100 / 150 / 200V
パルス幅 スパイク / ノーマル / ワイド
ダンピング 50/75/100/300/600/1,500Ω
GAIN SLOPE

※表は横にスクロールできます。

オプション

ラバーケース(L)

ラバーケース(L)

カプラント

カプラント

配管測定用冶具

配管測定用冶具

対比試験片

対比試験片

その他のオプションはこちら

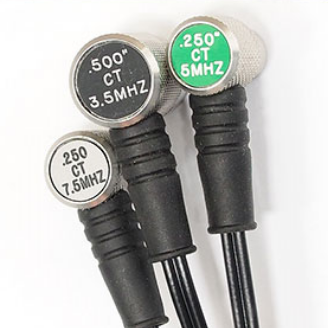

トランスデューサー

CMX/CMX DLの標準トランスデューサーは、「TT-D5-14CT」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

標準タイプ

周波数 主な測定材料 種別 部品番号
1.0 MHz 鋳鉄、FRP、プラスチック(ポリエチレン等) 18mm TT-D1-12
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 12mm TT-D2-14
