精密超音波厚さ計 PZX1 Ultrasonic Precision Thickness Gauge - PZX1 (PZX-7)

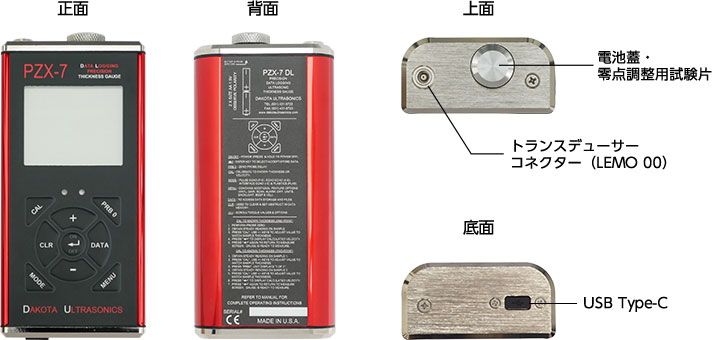

シンプル&高精度 精密超音波厚さ計 PZX1
0.001mm分解能の高精度な厚さ計
誰でも簡単・手軽に正確な厚さ測定
測定範囲：
エコー・エコー：0.15～12mm
インターフェイス・エコー：1.5～25mm
パルス・エコー：2～900mm
機能：感度調整、アラームモード、音速測定モード、USB給電他
IP65（防塵・防滴）、5年保証
PZX1-DL：10,000件のデータ保存
特徴
PZX1（PZX-7*）は、0.15mmの薄物から測定可能な、0.001mm分解能の精密検査用の超音波厚さ計です。新設計のシグナルプロセッシング技術により、従来機種のPX-7よりも高い精度と広い測定範囲を実現しました。正確な厚さ測定が求められる部品加工後の厚さ測定に最適な厚さ計です。
1点・2点校正、スキャンモード、アラームモード、差厚測定（ディファレンシャル）モードの他、感度調整、音速測定モード、USB給電などの豊富な機能に加え、新規に2～900mmの測定に対応するパルス・エコーモードを搭載、薄物だけでなく厚物も精緻な厚さ測定が可能となりました。
PZX1-DLには、10,000件の測定値を保存できます。
*2024年５月にモデル名を『PZX-7』から『PZX1』に変更しました。

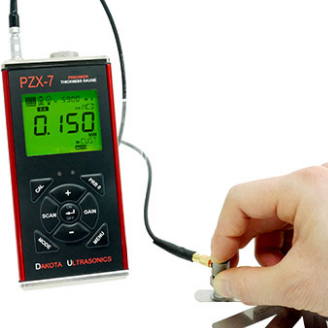

0.001mmの高分解能
0.001mm分解能で厚さ0.15mmから測定、精密部品の加工後の厚さ測定に最適。
*分解能は測定レンジにより変わります。
驚異的な測定範囲
コンタクトプローブとの併用で、0.15～900mmの測定範囲を実現。1台で薄物と厚物の両方が測定できます。

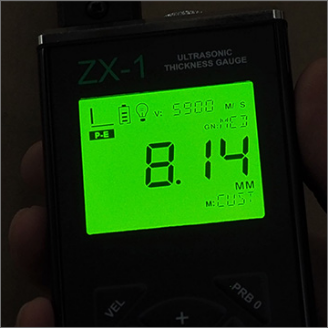

3段階に調整可能なバックライト
3段階の明るさ調整で、暗所でもストレスなく検査できます。

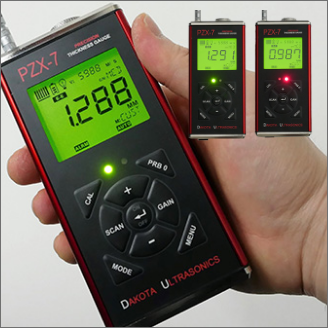

アラームモード
設定範囲外の厚さを測定すると、LEDと音で異常を伝えます。

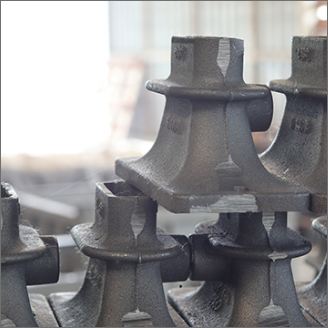

音速測定モード
様々な材料の音速を測定できます。鋳鉄では音速から球状化率を推定できます。
IP65の防塵・防滴と5年保証
IP65の防塵・防滴性能、さらに業界最長の5年間の長期保証。

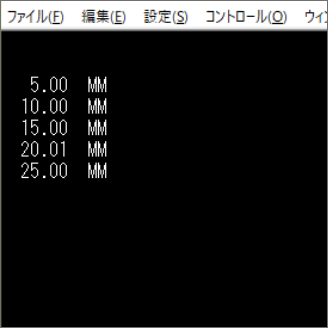

外部データ出力 USB-Type C
表示されている厚さを、キーを押す度にUSBを介して外部に出力します。

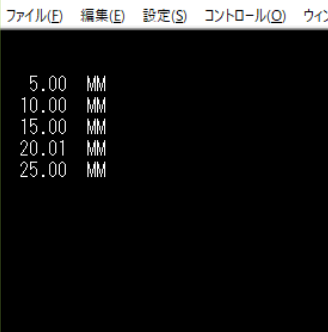

外部データ出力では、フリーソフトウェアの232keyを使用することでエクセルやテキストに測定値を直接出力することができます。事前にエクセル等でフォーマットを作成しておけば、測定値を入れるだけで簡単にレポート作成が可能です。
リモートコントロール
外部機器からコマンドを送信し、設定の変更や測定値の取得が可能です。
主なコマンド
| コマンド | 説明 |
|---|---|
| THICK | 表示値の取得 |
| STAB | 表示値の安定性の取得 |
| VELO | 音速の設定 |
| GAIN | 感度の設定 |
| PROBEZERO | ゼロ点調整の実施 |
| ALARM | アラームのON/OFF切り替え |
| BACKLIGHT | バックライトのON/OFF/AUTOの切り替え |
| BAT | バッテリー残量の確認 |
| BEEP | ビープ音のON/OFF切り替え |
| BRIGHT | バックライトの明るさ設定 |
| DEFAULT | 設定の初期化 |
| ALARMHIGH | アラームの上限設定 |
| ALARMLOW | アラームの下限設定 |
| DIFF | 差厚モードのON/OFF切り替え |
| NOMINAL | 差厚モードの基準値の設定 |

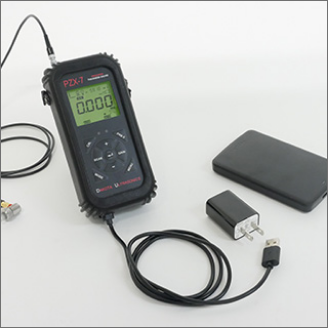

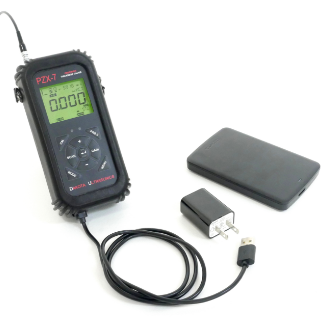

USB給電
モバイルバッテリーやUSB充電器、PCのUSBから給電が可能です。

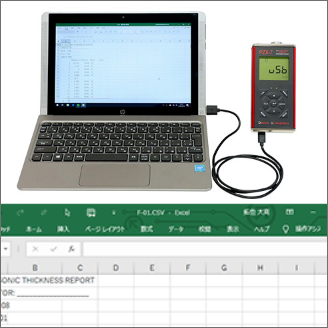

10,000件の測定値保存
PCにUSB接続し、簡単にデータを閲覧、Excel（CSV）にも変換できます。
リモートコントロール
外部機器からコマンドを送信し、設定の変更や測定値の取得が可能です。
主なコマンド
| コマンド | 説明 |
|---|---|
| THICK | 表示値の取得 |
| STAB | 表示値の安定性の取得 |
| VELO | 音速の設定 |
| GAIN | 感度の設定 |
| PROBEZERO | ゼロ点調整の実施 |
| ALARM | アラームのON/OFF切り替え |
| BACKLIGHT | バックライトのON/OFF/AUTOの切り替え |
| BAT | バッテリー残量の確認 |
| BEEP | ビープ音のON/OFF切り替え |
| BRIGHT | バックライトの明るさ設定 |
| DEFAULT | 設定の初期化 |
| ALARMHIGH | アラームの上限設定 |
| ALARMLOW | アラームの下限設定 |
| DIFF | 差厚モードのON/OFF切り替え |
| NOMINAL | 差厚モードの基準値の設定 |
USB給電
モバイルバッテリーやUSB充電器、PCのUSBから給電が可能です。

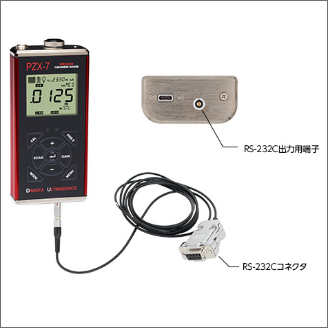

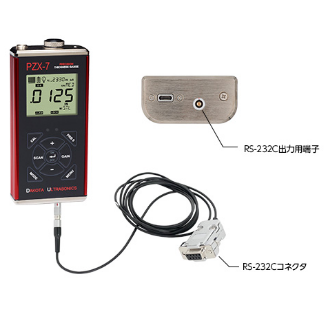

外部データ出力 RS-232C
表示されている厚さを、キーを押す度にRS-232Cを介して外部に出力します。
リモートコントロール RS-232C
外部機器からコマンドを送信し、設定の変更や測定値の取得が可能です。
主なコマンド
| コマンド | 説明 |
|---|---|
| THICK | 表示値の取得 |
| STAB | 表示値の安定性の取得 |
| VELO | 音速の設定 |
| GAIN | 感度の設定 |
| PROBEZERO | ゼロ点調整の実施 |
| ALARM | アラームのON/OFF切り替え |
| BACKLIGHT | バックライトのON/OFF/AUTOの切り替え |
| BAT | バッテリー残量の確認 |
| BEEP | ビープ音のON/OFF切り替え |
| BRIGHT | バックライトの明るさ設定 |
| DEFAULT | 設定の初期化 |
| ALARMHIGH | アラームの上限設定 |
| ALARMLOW | アラームの下限設定 |
| DIFF | 差厚モードのON/OFF切り替え |
| NOMINAL | 差厚モードの基準値の設定 |
USB給電
モバイルバッテリーやUSB充電器、PCのUSBから給電が可能です。
誰でも簡単に精緻な厚さ測定ができる
シンプル＆高精度の精密厚さ計
部品加工後の寸法測定に最適
価格・カタログ・取説
価格
| モデル | 旧モデル名 | 価格 |
|---|---|---|
| PZX1 | PZX-7 | 380,000円（税別） |
| PZX1-DL | PZX-7DL | 400,000円（税別） |
| PZX1-RS232C | PZX-7 RS-232C | 450,000円（税別） *PZX1-RS232Cは、PZX1にRS-232C出力機能を搭載したモデルです。 |
カタログ・取説
仕様
測定範囲 |
◆ディレイラインプローブ |
|---|---|
測定単位 |
mm / inch |
表示分解能 |
0.001mm |
音速測定範囲 |
305～18,542m/秒 |
測定モード |
I-E：インターフェース・エコー（ディレイラインプローブ） |
探触子 |
一振動子探触子（ディレイラインプローブ／コンタクトプローブ） |
周波数 |
5MHz～20MHz |
PRF |
200Hz（最大） |
画面更新 |
10回/秒 |
マテリアルリスト |
10件（内2件はユーザー設定） |
寸法 |
64（W）× 131（H）× 32（D）mm |
重量 |
約312g（電池含む） |
動作温度範囲 |
-30℃～75℃ |
外部接続 |
USB Type-C |
IP等級 |
IP65（防塵・防滴） |
電源 |
単3アルカリ電池2本（35時間動作）、USB給電 |
保証期間 |
5年（保証対象は本体のみ） |
機能 |
◆共通 |
付属品 |

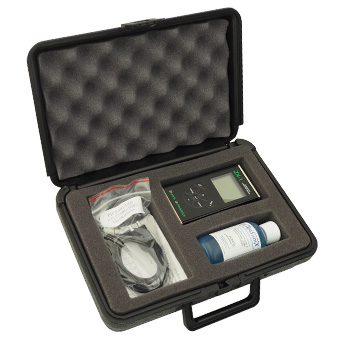

キャリングケース、カプラント（接触媒質）、取扱説明書、校正証明書、保証書 |
機能一覧
オプション
ラバーケース（S）
カプラント
対比試験片
Bluetooth（PZX1 オプション）
タブレットやPCで、厚さ計の設定変更や、測定値の表示ができます。
Androidには専用アプリDU Remote Gauge Controlを用意、Windows PCではリモートコントロール用のコマンドを入力することで、設定変更や測定値を取得できます。
フリーソフトウェアの232keyを使用し、エクセルやテキストへ測定値を出力することもできます。
トランスデューサー
PZX1の標準トランスデューサーは、「TT-SD15-14」です。
トランスデューサーの選択（用途に応じた最適な選択方法について説明）
ディレイラインプローブ
| 周波数 | 主な測定材料 | 径 | 種別 | 部品番号 |
|---|---|---|---|---|
| 15 MHz | 鉄､アルミニウム､ステンレス､チタン､ガラス､プラスチック | 7mm | 遅延材付き | TT-SD15-14 |
| 20 MHz | 鉄､アルミニウム､ステンレス､チタン､ガラス､プラスチック | 7mm | 遅延材付き | TT-SD20-14 |
※表は横にスクロールできます。
コンタクトプローブ
| 周波数 | 主な測定材料 | 径 | 種別 | 部品番号 |
|---|---|---|---|---|
| 5.0 MHz | 鉄､ガラス､プラスチック | 16mm | TT-SC5-12 | |
| 5.0 MHz | 鉄､ガラス､プラスチック | 10mm | TT-SC5-14 | |
| 5.0 MHz | 鉄､ガラス､プラスチック | 6mm | 湾曲部用 | TT-SC5-18 |
| 10 MHz | 鉄､アルミニウム､ステンレス､チタン､ガラス | 10mm | TT-SC10-14 | |
| 10 MHz | 鉄､アルミニウム､ステンレス､チタン､ガラス | 6mm | 湾曲部用 | TT-SC10-18 |
※表は横にスクロールできます。
