超音波厚さ計 ZX-1 / ZX-2

低価格・ベーシックモデル 超音波厚さ計 ZX-1 / ZX-2

新設計のシグナルプロセッシング技術により
圧倒的な高精度と測定範囲を実現
エントリーモデルの概念を変える超音波厚さ計

測定範囲:0.63mm~800mm

音速範囲:305~18,542m/秒

IP65(防塵・防滴)

5年保証

特徴

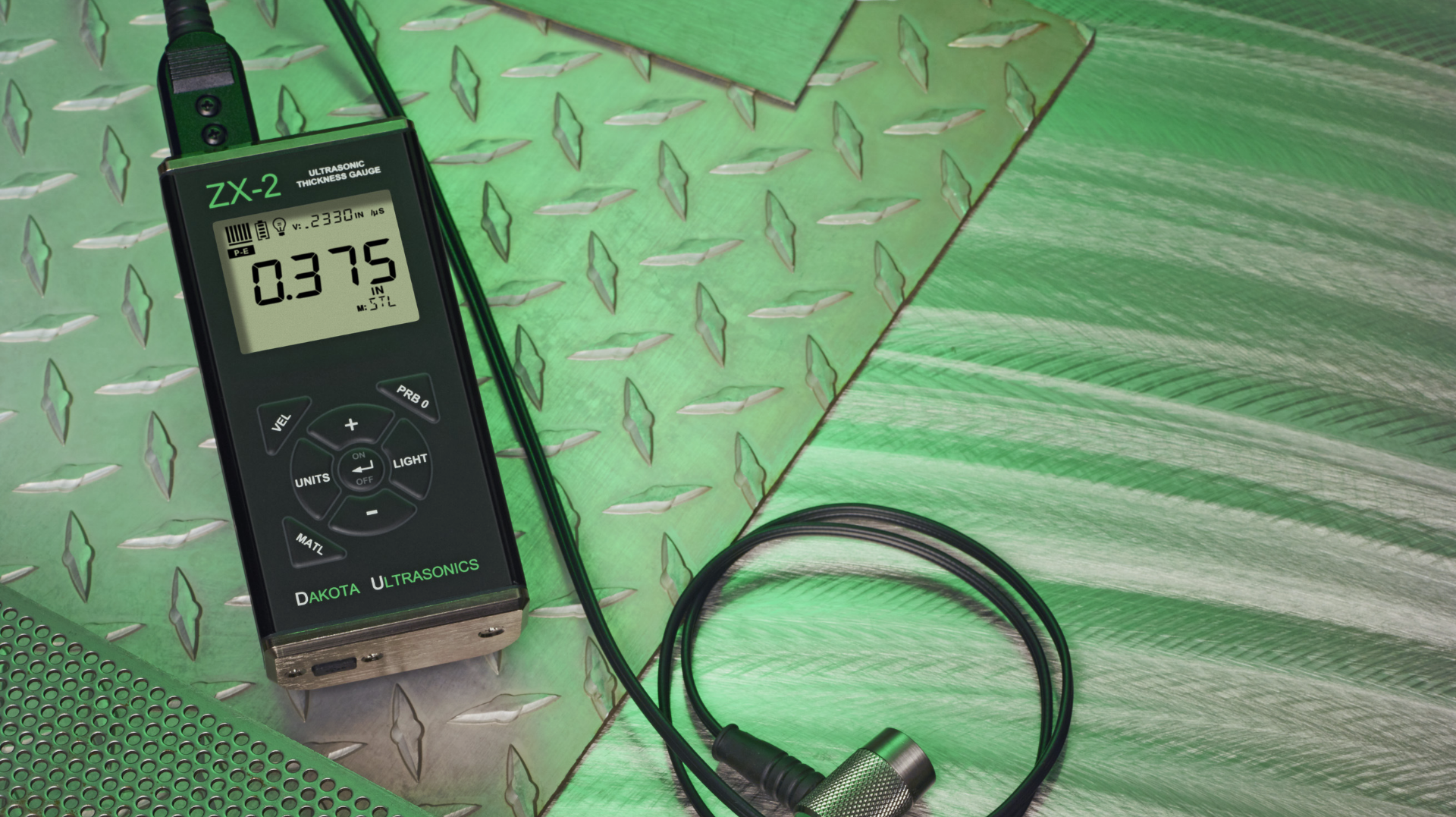

ZX-1 / ZX-2は、超音波厚さ計のエントリーモデルです。
配管・タンクや構造物の腐食・減肉検査、ノギスやマイクロメータで測定が困難な箇所の厚さを簡単に測定します。

エントリーモデルながら、高い測定精度と0.63㎜~800㎜という圧倒的な測定範囲を実現、エントリーモデルの概念を変える画期的な超音波厚さ計です。
優れた耐久性とIP65の防塵・防滴性能、さらに5年保証で、どのような環境でも安心して使用する事ができます。
ZX-2には、8種類の材料の音速が内蔵されており、様々な材質をより簡単に測定する事ができます。

シンプルで高性能

シンプルで高性能

簡単操作を追求した設計で、誰でもすぐに操作が可能です。

0.63mm~800mm(鋼換算)の圧倒的な測定範囲

0.63mm~800mm(鋼換算)の圧倒的な測定範囲

DAKOTAのテクノロジーを証明する圧倒的な測定範囲。※測定範囲は、トランスデューサー(プローブ)および材質、 形状、表面状態に左右されます。

1秒間に10回の画面更新

1秒間に10回の画面更新

一般的な超音波厚さ計の1秒間に4回の画面更新に対し、10回/秒の高速更新を実現しました。局所的な減肉・腐食を見逃しません。

3段階に調整可能なバックライト

3段階に調整可能なバックライト

暗所でも測定可能なバックライトを搭載、低・中・高の3段階に調整可能です。

高性能探触子

高性能探触子

一般腐食測定用(5MHz),厚物測定用(2.25MHz),薄物測定用(7.5MHz, 10MHz)まで対応。

IP65の防塵・防滴性能と5年保証

IP65の防塵・防滴性能と5年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに業界最長の5年間の長期保証。
*保証は本体のみ、トランスデューサー等は対象外

価格

モデル 機種名 価格
ZX1 ZX-1 185,000円(税別)
ZX2 ZX-2 200,000円(税別)

※表は横にスクロールできます。

仕様

仕様

仕様

測定範囲 0.63~800mm(鋼換算)
※測定範囲は、トランスデューサーおよび材質・形状・表面状態により異なります。
測定単位 mm / inch 切替
表示分解能 0.01mm(200mm以上測定時は0.1mm)
繰り返し精度 ±0.01mm
音速測定範囲 305~18,542m/秒
測定モード パルス・エコー(厚さ、腐食・減肉測定)
探触子 二振動子探触子
周波数 1MHz~10MHz
PRF 200Hz
パルス電圧 150V
画面更新 10回/秒
寸法 64(W)× 131(H)× 32(D)mm
重量 約312g(電池含む)
動作温度範囲 -30~75℃(本体)
IP等級 IP65(防塵・防滴)
電源 単3アルカリ電池2本 45時間動作
保証期間 5年(保証対象は本体のみ)
機能 <共通>
カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト(3段階)
<ZX-2>
マテリアルリスト
付属品 キャリングケース、カプラント(接触媒質)、取扱説明書、校正証明書、保証書

マテリアルリスト(ZX-2)

5,918

ステンレス

5,664

アルミニウム

6,375

鋳物

4,572

プレキシガラス

2,692

塩化ビニル樹脂

2,388

ポリエステル

2,337

ポリウレタン

1,778

ユーザー設定1

ユーザー設定2

ZX-1・ZX-2に現在設定している音速(m/s)

ZX-1・ZX-2に表示されている厚さ(mm)

ノギスやマイクロメーター等で計測した実際の厚さ(mm)

材料の実際の音速(m/s)

上記計算は、以下の計算式に基づき算出しています。

C=(Cm/Tm)×T

ZX-1/ZX-2に設定している音速:Cm
ZX-1/ZX-2に表示される厚さ:Tm
実際の厚さ:T
実際の音速:C

オプション

ラバーケース(S)

ラバーケース(S)

カプラント

カプラント

配管測定用冶具

配管測定用冶具

対比試験片

対比試験片

その他のオプションはこちら

トランスデューサー

ZX-1/ZX-2の標準トランスデューサーは、「TT-D5-14」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

標準タイプ

トランスデューサー径18mm

径18mm

トランスデューサー径12mm

径12mm

トランスデューサー径9mm

径9mm

周波数 主な測定材料 種別 部品番号
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 18mm TT-D2-12
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 12mm TT-D2-14
5.0 MHz 鉄、ガラス、プラスチック 18mm TT-D5-12
5.0 MHz 鉄、ガラス、プラスチック 12mm TT-D5-14
5.0 MHz 鉄、ガラス、プラスチック 9mm 湾曲部用 TT-D5-316
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm 高精度・薄物用 TT-D7-14HR
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D7-316
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 18mm TT-D10-12
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm TT-D10-14
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D10-316

特殊タイプ

径18mm

径18mm

水中測定用15m

水中測定用15m

周波数 主な測定材料 種別 部品番号
5.0 MHz 鉄、ステンレス 18mm 水中測定用 ケーブル長15m TT-D5-12WP15
