超音波厚さ計 ZX-6シリーズ

超音波厚さ計 ZX-6シリーズ

優れた基本性能に多彩な機能
ZXシリーズのハイグレードモデル

測定範囲:
パルス・エコー:0.63mm~1,000mm(1m)
エコー・エコー:2.5mm~50mm

機能:感度調整、アラームモード、音速測定モード、USB給電他

IP65(防塵・防滴)、5年保証

ZX-6DL : 10,000件のデータ保存

特徴

ZX-6シリーズは、塗装を剥がさずに母材(素地)の厚さが測定できるエコー・エコーモードを搭載した超音波厚さ計です。
パルス・エコーの0.63mm~1,000mmの測定範囲に加え、エコー・エコーでも2.5mm~50mmという驚異的な測定範囲を実現しました。

スキャンモード、感度調整機能、アラームモード、USB給電機能等、ZX-5の機能はすべて内蔵しており、ZXシリーズのハイグレードモデルとして、素晴らしい性能と多彩な機能を搭載しています。
ZX-6DLには、10,000件の測定値を本体に保存することができます。

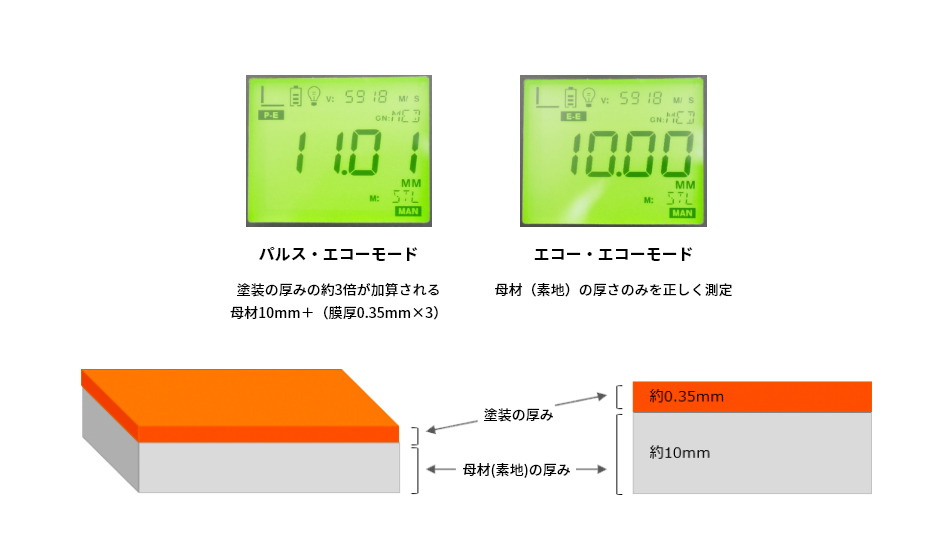

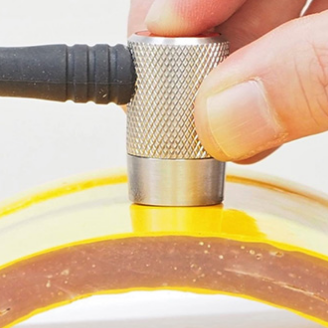

塗膜を剥がさずに母材(素地)の厚さのみを測定するエコー・エコーモード

エコー・エコーモードは従来モデル(MMX-6)の2倍の測定範囲を実現
MMX-6:2.54~25mm / ZX-6:2.54~50mm

エコーモード

0.63mm~1,000mm(鋼換算)の圧倒的な測定範囲

0.63mm~1,000mm(鋼換算)の圧倒的な測定範囲

DAKOTAのテクノロジーを証明する圧倒的な測定範囲。※測定範囲は、トランスデューサー(プローブ)および材質、形状、表面状態に左右されます。

5段階の感度調整機能

5段階の感度調整機能

厚物や高減衰材の測定では感度を上げることで、ノイズが多い材質では感度を下げることで、正しい底面エコーを検出します。※エコー・エコーモードでは3段階の感度調整になります。

より正確な厚さを測定

より正確な厚さを測定

正確な厚さ測定を実現するVパスエラー補正と1点・2点校正機能を搭載。トランスデュサーの径を選択することで、Vパスエラーを補正し、測定精度を高めます。

高性能探触子

高性能探触子

一般腐食測定用(5MHz),厚物測定用(3.5MHz),薄物測定用(7.5MHz)、高温プローブ(~340℃)まで対応

差厚測定モード

差厚測定モード

基準として入力した厚さからの差を表示します。

主なコマンド

コマンド 説明
THICK 表示値の取得
STAB 表示値の安定性の取得
VELO 音速の設定
GAIN 感度の設定
PROBEZERO ゼロ点調整の実施
ALARM アラームのON/OFF切り替え
BACKLIGHT バックライトのON/OFF/AUTOの切り替え
BAT バッテリー残量の確認
BEEP ビープ音のON/OFF切り替え
BRIGHT バックライトの明るさ設定
DEFAULT 設定の初期化
ALARMHIGH アラームの上限設定
ALARMLOW アラームの下限設定
DIFF 差厚モードのON/OFF切り替え
NOMINAL 差厚モードの基準値の設定

リモートコントロール

外部機器から厚さ計にコマンドを送信することで、厚さ計の設定の変更や測定値の取得が可能です。

外部データ出力
(ZX-6)

外部データ出力は、厚さ計に表示されている測定値を、キーを押す度に本体底のUSBコネクタ(TypeC)を介して外部に出力する機能です。

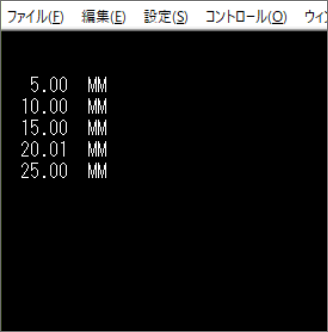

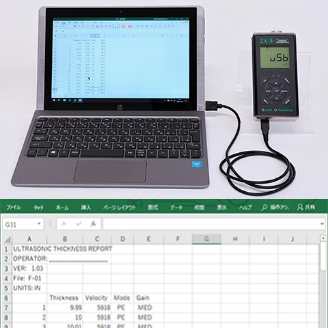

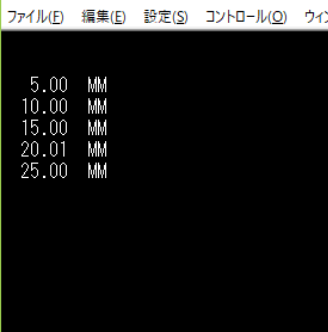

外部データ出力では、フリーソフトウェアの232keyを使用することでエクセルやテキストに測定値を直接出力することができます。事前にエクセル等でフォーマットを作成しておけば、測定値を入れるだけで簡単にレポート作成が可能です。

Excelのレポート

10,000件の測定値保存

10,000件の測定値保存
(ZX-6DL)

10,000件の測定値保存。PCにUSBで接続し、簡単にデータを閲覧できます。

RS-232C 外部データ出力

RS-232C 外部データ出力
(ZX-6 RS232C)

表示されている厚さを、キーを押す度にRS-232Cを介して外部に出力する機能を搭載しています。

USB給電

USB給電

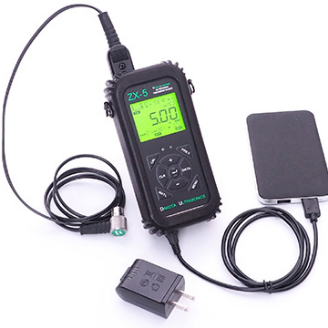

モバイルバッテリーやUSB充電器、PCのUSBから給電する事ができます。※一部のモバイルバッテリーやUSB充電器ではは動作しない場合もあります。

IP65の防塵・防滴性能と5年保証

IP65の防塵・防滴性能と5年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに業界最長の5年間の長期保証。
*保証は本体のみ、トランスデューサー等は対象外

価格

モデル 機種名 価格
ZX6 ZX-6 320,000円(税別)
ZX6DL ZX-6DL 340,000円(税別)
ZX6-RS232C ZX-6 RS-232C 390,000円(税別)
*ZX-6 RS-232Cは、ZX-6にRS-232C出力用コネクタを搭載したモデルです。

※表は横にスクロールできます。

仕様

仕様

仕様

測定範囲

パルス・エコーモード:0.63~1,000mm(鋼換算)
エコー・エコーモード:2.54~50mm(鋼換算)
※測定範囲は、トランスデューサーおよび材質・形状・表面状態により異なります。

測定単位

mm / inch 切替

表示分解能

0.01mm(200mm以上測定時は0.1mm)

繰り返し精度

±0.01mm

音速測定範囲

305~18,542m/秒

測定モード

パルス・エコー(厚さ、腐食・減肉測定)
エコー・エコー(塗装上からの母材厚さの測定)

探触子

二振動子探触子

周波数

1MHz~10MHz

PRF

200Hz

パルス電圧

150V

画面更新

10回/秒

マテリアルリスト

10件(内2件はユーザー設定)

寸法

64(W)× 131(H)× 32(D)mm

重量

約312g(電池含む)

動作温度範囲

-30~75℃(本体)

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池2本(45時間動作)、USB給電

保証期間

5年(保証対象は本体のみ)

機能

<共通>
カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト(3段階)、マテリアルリスト、感度調整(パルス・エコー:5段階、エコー・エコー:3段階)、スキャンモード、1点・2点校正、Vパス補正、自動零点調整、アラームモード、差厚測定モード、音速測定モード
<ZX-6DL>
データロガー(10,000件)

付属品

キャリングケース、カプラント(接触媒質)、取扱説明書、校正証明書、保証書

機能比較

機能 ZX-1 ZX-2 ZX-3 ZX-5 ZX-5DL ZX-6 ZX-6DL
測定範囲 0.63~800mm 0.63~1,000mm
音速設定
マテリアルリスト
1点・2点校正
感度調整
スキャンモード
Vパス補正
自動零点調整
差厚測定モード
アラームモード
音速測定モード
USB給電
外部出力
データロガー 10,000件 10,000件
エコー・エコーモード 2.54~100mm

※表は横にスクロールできます。

オプション

ラバーケース(S)

ラバーケース(S)

カプラント

カプラント

配管測定用冶具

配管測定用冶具

対比試験片

対比試験片

Bluetooth 専用アプリDU Remote Gauge Control

Bluetooth

タブレットやPCで、厚さ計の設定を変更したり測定値を表示することができます。Androidタブレット・スマートフォンには、専用アプリDU Remote Gauge Controlを用意、アプリで簡単に設定変更や測定値の表示ができます。Windows PCでは、リモートコントロール用のコマンドを入力し設定変更や測定値の取得ができます。フリーソフトウェアの232keyを使用することで、エクセルやテキストに直接測定値を出力することも可能です。

その他のオプションはこちら

トランスデューサー

ZX-6/ZX-6DLの標準トランスデューサーは、「TT-D5-14HD」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

標準タイプ

トランスデューサー径18mm

径18mm

トランスデューサー径12mm

径12mm

トランスデューサー径9mm

径9mm

周波数 主な測定材料 種別 部品番号
3.5 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 18mm ハイダンプ TT-D3-12HD
5.0 MHz 鉄、ガラス、プラスチック 18mm ハイダンプ TT-D5-12HD
5.0 MHz 鉄、ガラス、プラスチック 12mm ハイダンプ TT-D5-14HD
5.0 MHz 鉄、ガラス、プラスチック 9mm ハイダンプ 湾曲部用 TT-D5-316HD
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm ハイダンプ TT-D7-14HD
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm ハイダンプ 湾曲部用 TT-D7-316HD

※表は横にスクロールできます。
