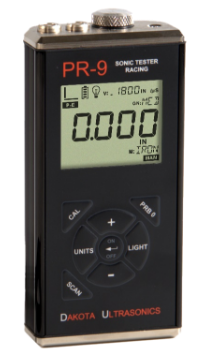

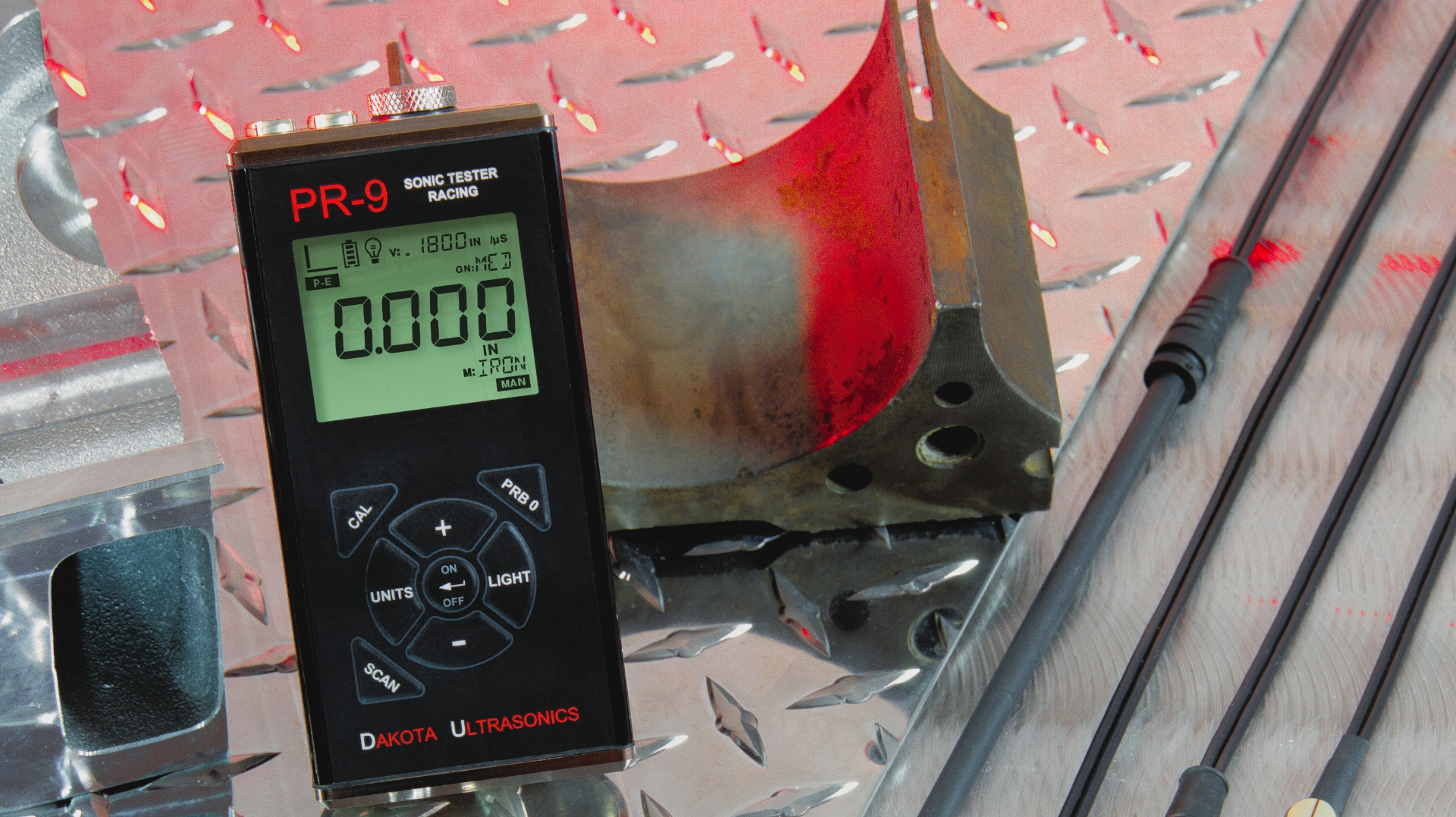

超音波厚さ計 PR-9

超音波厚さ計 PR-9

鋳鉄・鋳造アルミニウム測定用の厚さ計
専用設計により正確な厚さ測定を実現

測定範囲:1.2~75mm(鋳鉄)、0.63~200mm(鋼)

機能:1点・2点校正、スキャンモード、ロック機能他

IP65(防塵・防滴)、5年保証

特徴

PR-9は、鋳鉄・鋳造アルミニウム専用の超音波厚さ計です。
通常の超音波厚さ計では、鋳鉄特有のノイズと底面からのエコーを混同して検出してしまい、正しい厚さが表示されない場合がありました。PR-9は、鋳鉄・鋳造アルミニウム測定用に開発・調整されており、鋳鉄特有のノイズを回避し正しい底面エコーを検出します。

音速調整は、1点・2点校正および音速の直接入力に対応、スキャンモードは、1秒間に100回の高速スキャン(通常は10回/秒)を行い、トランスデューサー(探触子)を離すと、最小値を表示します。

約300gの軽量ボディに、大きく見やすいディスプレイを採用、長時間の測定や暗所でも快適に測定することができます。さらに、IP65の防塵・防滴性能により、粉塵や油霧が発生する厳しい環境での測定にも対応します。

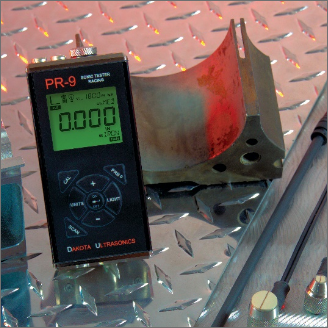

鋳鉄・鋳造アルミニウム専用の超音波厚さ計

鋳鉄・鋳造アルミニウム専用の超音波厚さ計

結晶粒が粗大でエコーが拡散し易いため、通常の超音波厚さ計では測定が難しい鋳鉄・鋳造アルミを簡単に測定

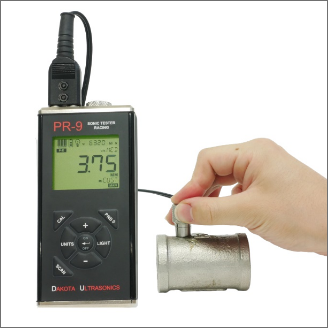

正確な厚さを測定

正確な厚さを測定

音速の直接入力に加え、1点校正と2点校正機能を搭載。鋳鉄・鋳造アルミニウムの厚さを正確に測定します。

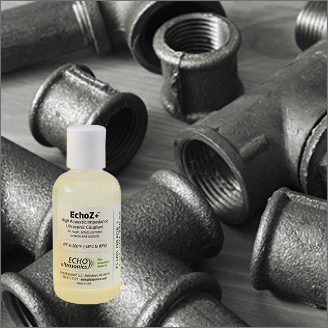

PR-9の性能を引き出す高性能カプラント「Echo Z+(エコーゼット+)」が同梱

PR-9の性能を引き出す高性能カプラント「Echo Z+(エコーゼット+)」が同梱

適度な粘性により鋳肌とトランスデューサーの間の空気層を無くし、素晴らしい超音波の透過性能により、確実に底面エコーを検出します。

1秒間に100回の高速測定(通常は1秒間に10回)を行うスキャンモード

1秒間に100回の高速測定(通常は1秒間に10回)を行うスキャンモード

一瞬の減肉を逃がさない高速測定、測定後に最小値を表示します。

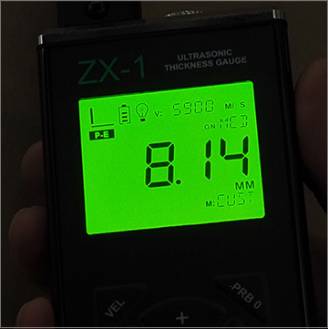

3段階に調整可能なバックライト

3段階に調整可能なバックライト

暗所でも測定可能なバックライトを搭載、低・中・高の3段階に調整可能です。

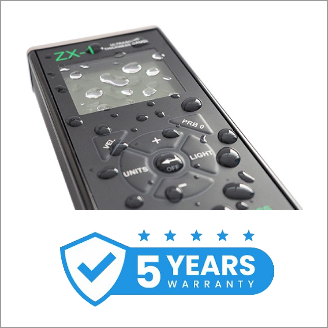

IP65の防塵・防滴性能と5年保証

IP65の防塵・防滴性能と
5年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに業界最長の5年間の長期保証。
*保証は本体のみ、トランスデューサー等は対象外

価格

モデル 機種名 価格
R9 PR-9 275,000円(税別)

※表は横にスクロールできます。

仕様

正面
仕様

背面
仕様

上面
仕様

底面
仕様

仕様

測定範囲

0.63~200mm(鋼)1.2~75mm(鋳鉄)
※測定範囲は、表面状態・材質およびトランスデューサーにより異なります。

測定単位

mm / inch 切替

表示分解能

0.01mm

音速測定範囲

304~18,542m/秒

測定モード

パルス・エコー(厚さ測定)

探触子

二振動子探触子

周波数

1MHz~10MHz

PRF

200Hz

パルス電圧

150V

画面更新

10回/秒

寸法

64(W)× 131(H)× 32(D)mm

重量

約312g(電池含む)

動作温度範囲

-30~75℃(本体)

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池2本 45時間動作

保証期間

5年(保証対象は本体のみ)

機能

カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示
バックライト(3段階)、スキャンモード、ロック

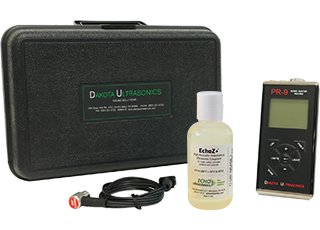

付属品

キャリングケース、カプラント(接触媒質)、取扱説明書、校正証明書、保証書

オプション

ラバーケース(S)

ラバーケース(S)

カプラント

カプラント

配管測定用冶具

配管測定用冶具

対比試験片

対比試験片

その他のオプションはこちら

トランスデューサー

PR-9の標準トランスデューサーは、「TT-D2-14」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

標準タイプ

径18mm

径18mm

径12mm

径12mm

径9mm

径9mm

周波数 主な測定材料 種別 部品番号
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 18mm TT-D2-12
2.25 MHz 鉄、鋳鉄、プラスチック(ポリエチレン等) 12mm TT-D2-14
5.0 MHz 鉄、ガラス、プラスチック 18mm TT-D5-12
5.0 MHz 鉄、ガラス、プラスチック 12mm TT-D5-14
5.0 MHz 鉄、ガラス、プラスチック 9mm 湾曲部用 TT-D5-316
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm 高精度・薄物用 TT-D7-14HR
7.5 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D7-316
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 18mm TT-D10-12
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 12mm TT-D10-14
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 9mm 湾曲部用 TT-D10-316

※表は横にスクロールできます。
