精密超音波厚さ計 PMX3-DL

DAKOTA史上、最も高精度な厚さ計 精密超音波厚さ計 PMX3-DL

薄物・精密検査用のフラグシップモデル
0.15mm(プラスチック0.08 mm)の薄物測定が可能

測定範囲:
I-E-Eモード:0.152~12.7mm
I-Eモード:1.27~25.4mm
P-Eモード:1~9,000mm(9m)

機能:
A/Bスコープ表示、独立3ゲート、0.001mm分解能
TDG SLOPE、USB給電、8GBの内部メモリー他

IP65(防塵・防滴)、2年保証

特徴

PMX3-DL(PVX Color Ver.2*)は、0.15mmの薄物から9mの厚物まで測定可能な、0.001mm分解能の薄物・精密検査用の超音波厚さ計です。従来機種(PVX)から外観はそのままに内部のハードウェアを一新、DAKOTAのテクノロジーを結集し開発したDAKOTA史上最も高精度な厚さ計です。

A/Bスコープ表示、独立3ゲート、スキャンモード(高速サンプリング&最小値・最大値ホールド機能)などの様々な機能に加え、感度低下を伝播時間をもとに補正する新機能のTDG SLOPE(GAIN SLOPE)、パルス電圧やダンピングの調整機能も搭載しました。

8GBのデータロガーを内蔵しており、測定データは付属のソフトウェアで簡単にPCに転送・表示することができます。さらに、モバイルバッテリーやパソコンのUSBコネクタからの給電にも対応しました。

*2024年5月にモデル名を『PVX Color Ver.2』から『PMX3-DL』に変更しました。

画期的な新機能 TDG SLOPE

TDG SLOPEによる感度補正で、厚物も薄物同等の高精度で測定。複合材の厚さも簡単に測定できます。

画期的な新機能 TDG SLOPE

AスコープとBスコープ表示

エコーの強さを縦軸に距離を横軸に表示するAスコープと、断面映像を表示するBスコープを搭載。

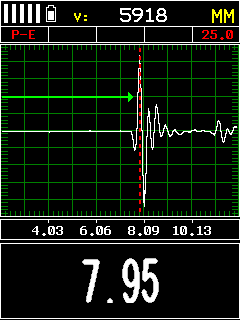

  • Aスコープ(RF)
    Aスコープ(RF)
  • Aスコープ(半波整流)
    Aスコープ(半波整流)

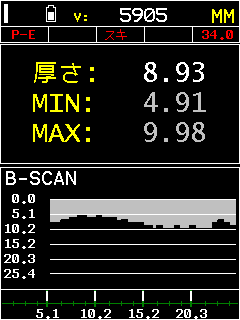

  • Bスコープ
    Bスコープ

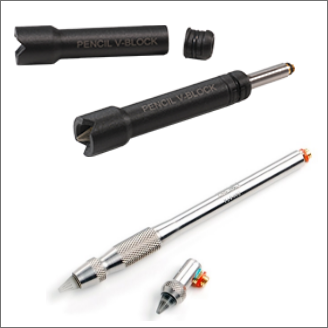

ペン型トランスデューサーに対応

プレス成型品や小径配管などのR部測定に最適なペン型トランスデューサーに対応。最適設定がプリセット。

ペン型トランスデューサーに対応

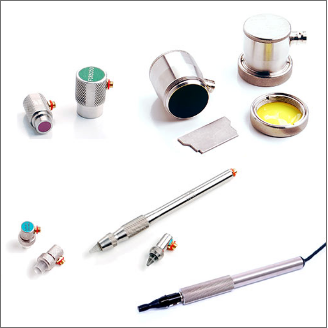

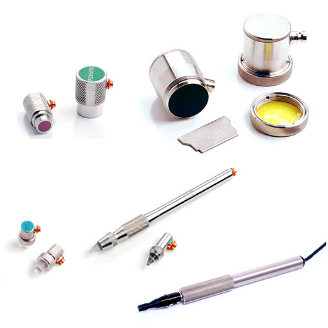

さまざまな一振動子探触子に対応

遅延材や保護膜付き、ペン型トランスデューサー、ドライプローブも使用可。あらゆる厚さ測定に対応。

さまざまな一振動子探触子に対応

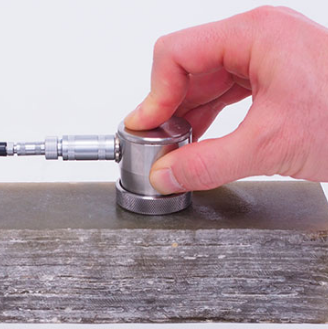

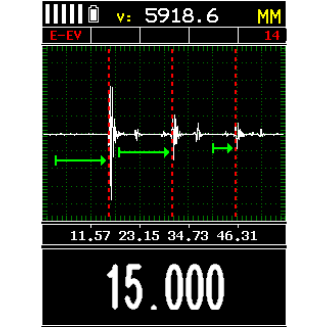

マルチ・エコーによる高精度測定

エコー・エコーの2つに対し、3つの底面エコーから厚さを算出、ちらつきの少ない安定した測定が出来ます。

マルチ・エコーによる高精度測定

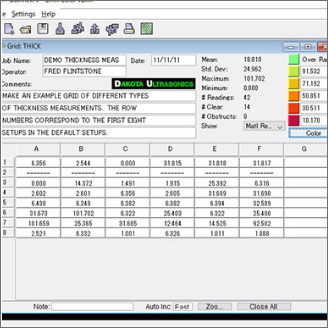

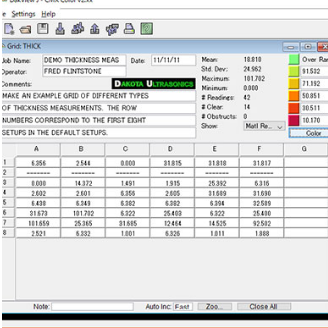

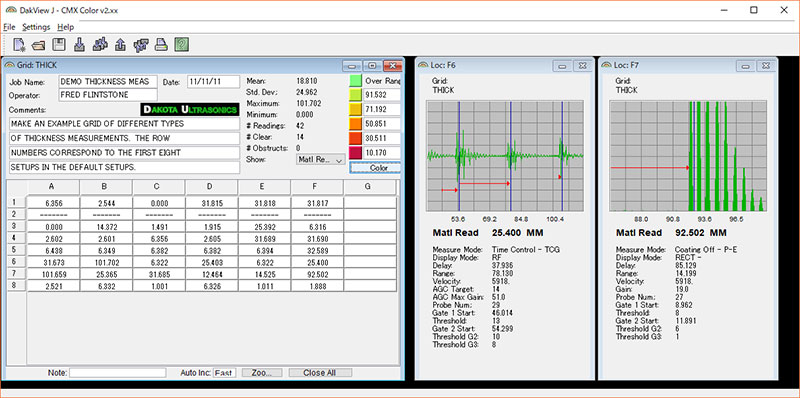

8GBの大容量データロガー

測定値は専用ソフトでの閲覧の他、Excel(CSV)にも変換可。ディスプレイをそのまま保存するキャプチャ機能も搭載。

8GBの大容量データロガー

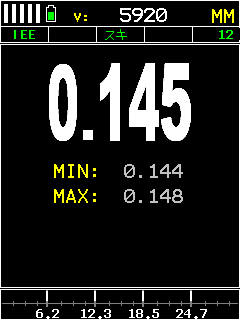

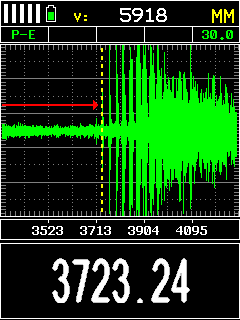

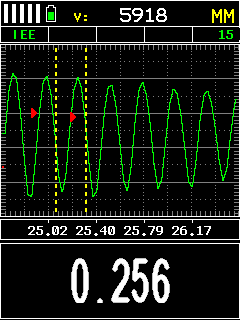

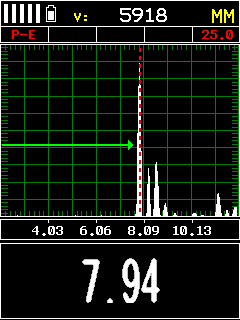

圧倒的なパワーと精度

圧倒的なパワーと精度。類を見ない0.15mm~9mの測定範囲。

圧倒的なパワーと精度

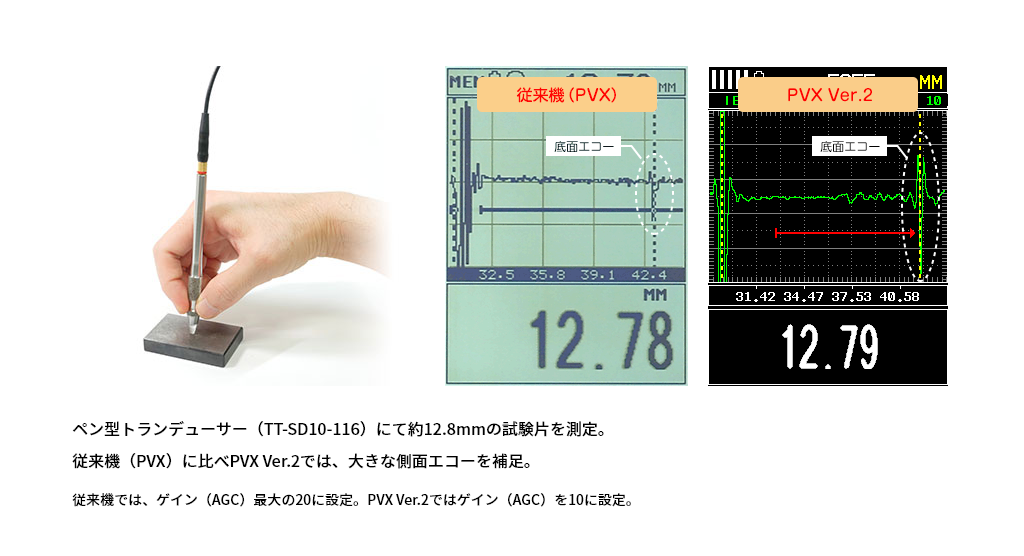

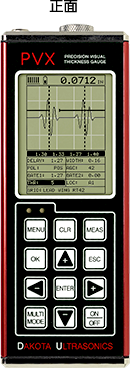

ハードウェアを一新し性能を向上

従来機(PVX Ver.1)に比べ、精度、測定範囲、応答速度を大幅に向上。

  • 従来機(PVX)

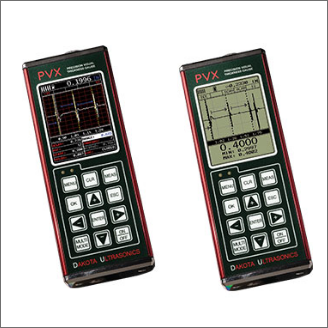

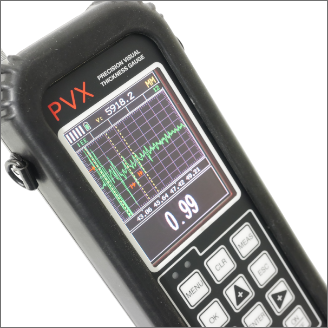

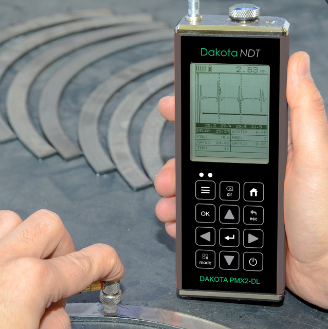

美しい有機ELディスプレイ

有機ELディスプレイのPMX3-DLと、モノクロのPMX2-DLをラインナップ

美しい有機ELディスプレイ

差厚測定モード

基準として入力した値との差に加え、減肉率を同時に表示

差厚測定モード

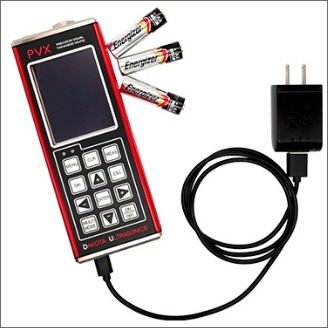

USB給電

モバイルバッテリーやUSB充電器、PCのUSBから給電が可能です。

USB給電

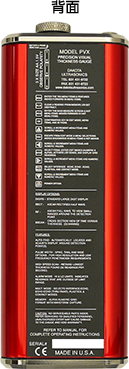

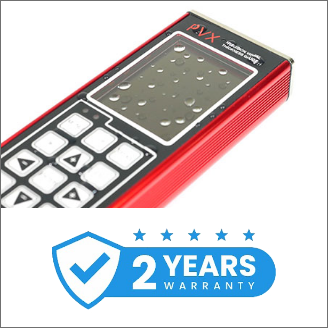

IP65の防塵・防滴性能と2年保証

堅牢なアルミニウムのハウジング、IP65の防塵・防滴性能、さらに安心の2年保証。

IP65の防塵・防滴性能と2年保証

DAKOTA史上、最高精度の厚さ計

価格・カタログ・取説

価格

モデル 旧モデル名 価格
PMX2-DL PVX Ver.2 660,000円(税別)
PMX3-DL PVX Color Ver.2 700,000円(税別)

*PMX2-DLは、省電力モノクロディスプレイ搭載のロングバッテリーモデル。

※表は横にスクロールできます。

仕様

仕様

仕様

仕様

測定範囲

◆ディレイラインプローブ
インターフェース・エコー:1.27~25.4mm
インターフェース・エコー・エコー:0.152~12.7mm
◆コンタクトプローブ
パルス・エコー:1~9,000mm(9m)
エコー・エコー:2.54~900mm(90cm)
マルチ・エコー:2.54~150mm

測定単位

mm / inch

表示分解能

0.01mm / 0.001mm(1,000mm以上測定時は0.01mm分解能)

音速測定範囲

310~18,542m/秒

測定モード

I-E:インターフェース・エコー(ディレイラインプローブ)
I-E-E:インターフェース・エコー・エコー(ディレイラインプローブ)
P-E:パルス・エコー(コンタクトトプローブ)
E-E:エコー・エコー(コンタクトトプローブ)
E-EV:マルチエコー(コンタクトトプローブ)

表示

Aスコープ(RF、半波整流)/ Bスコープ / 数値

ゲート

独立3ゲート

探触子

一振動子探触子

周波数

1MHz~25MHz

PRF

250Hz(最大)

パルス電圧

100 / 150 / 200V

パルス幅

スパイク / ノーマル / ワイド

ダンピング

35 / 50 / 75 / 100 / 300 / 600 / 1,500Ω

画面更新

PMX3-DL:60回/秒、PMX2-DL:25回/秒

マテリアルリスト

38件

寸法

64(W)× 165(L)× 32(D)mm

重量

約383g(電池含む)

PC接続

USB Type-C

動作温度範囲

-10℃~60℃

IP等級

IP65(防塵・防滴)

電源

単3アルカリ電池3本(PMX3-DL:12時間、PMX2-DL:35時間動作)、USB給電

保証期間

2年(保証対象は本体のみ)

機能

カップリングチェック(バーグラフ)、オートパワーオフ、バッテリー残量表示、バックライト、マテリアルリスト(38件)
1点・2点校正、プローブタイプ、アラームモード、差厚測定モード、 感度調整、スキャンモード(最小・最大値ホールド)
セットアップ(64件)、画面キャプチャ、TDG SLOPE、データロガー(8GB)

付属品

キャリングケース、カプラント(接触媒質)、取扱説明書、ソフトウェア
PC接続ケーブル、校正証明書、保証書

オプション

ペン型トランスデューサー用アタッチメント

ペン型トランスデューサー用
アタッチメント

ラバーケース(L)

ラバーケース(L)

カプラント

カプラント

対比試験片

対比試験片

その他のオプションはこちら

トランスデューサー

PMX2-DL/PMX3-DLの標準トランスデューサーは、「TT-SD15-14」です。
トランスデューサーの選択(用途に応じた最適な選択方法について説明)

トランスデューサー価格表

ディレイランプローブ

標準タイプ(遅延材付き)の画像

標準タイプ(遅延材付き)の画像

周波数 主な測定材料 種別 部品番号
15 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス、プラスチック 7mm TT-SD15-14
20 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス、プラスチック 7mm TT-SD20-14
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス、プラスチック 2mm ペンシル型 TT-SD10-116P
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス、プラスチック 2mm ショートペンシル型 TT-SD10-116PR
15 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス、プラスチック 2mm ペンシル型 TT-SD15-116P

※表は横にスクロールできます。

コンタクトタイプ

コンタクトタイプの画像

コンタクトタイプの画像

周波数 主な測定材料 種別 部品番号
5.0 MHz 鉄、ガラス、プラスチック 16mm TT-SC5-12
5.0 MHz 鉄、ガラス、プラスチック 10mm TT-SC5-14
5.0 MHz 鉄、ガラス、プラスチック 6mm 湾曲部用 TT-SC5-18
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 10mm TT-SC10-14
10 MHz 鉄、アルミニウム、ステンレス、チタン、ガラス 6mm 湾曲部用 TT-SC10-18

※表は横にスクロールできます。
